КРУГ: Шкафы сбора данных для учета энергоресурсов

2019

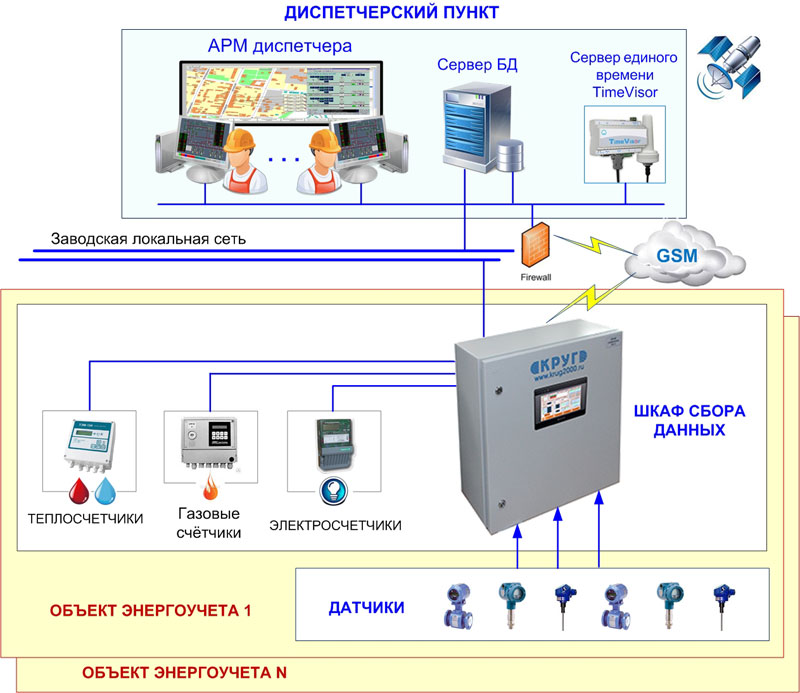

Назначение, функции и компоненты шкафов сбора данных

По информации компании НПФ «Круг», базовым элементом шкафов сбора данных (ШСД) является промышленный контроллер DevLink-C1000. Данный контроллер по состоянию на август 2019 года поддерживает широкий спектр открытых протоколов обмена данными, что позволяет легко интегрировать ШСД практически в любую информационно-управляющую систему заказчика.

Назначение

• Сбор оперативных и архивных данных с приборов учета всех типов энергоресурсов
• Сбор данных с «физических» дискретных и аналоговых датчиков (опция)
• Управление исполнительными механизмами (опция)
• Промежуточная алгоритмическая обработка собранных данных
• Передача данных на верхний уровень в информационно-управляющие системы с использованием открытых протоколов обмена данными OPC (DA, HDA), МЭК-104, ModBus RTU/TCP, в том числе в SCADA КРУГ-2000 по специализированным каналам связи
• Регистрация и промежуточное хранение собранных данных
• Предоставление оперативному персоналу собранной информации «по месту» с помощью панели управления.

Функции

• Автоматизированный опрос подключенных к ШСД приборов учета по проводным цифровым каналам связи (RS232, RS485) и «физических» датчиков, хранение полученных данных, в том числе архивных
• Формирование собственных архивов (трендов) путем присвоения метки времени к полученным из прибора учета оперативным данным (DA) и сохранения этих данных в памяти контроллера
• Удаленная настройка приборов учета с помощью стандартной программы для конфигурации от производителя путем предоставления к нему прямого доступа (драйвер-шлюз)
• Технический учет тепла и газа непосредственно на контроллере (модули «Учет тепла», «Учет газа»)
• Дистанционное ограничение подачи энергоресурса, если данный функционал поддерживается прибором учета
• Индикация данных, собранных с приборов учета и «физических» датчиков «по месту» с помощью панели управления, установленной непосредственно в шкафу
• Передача оперативных и архивных данных на верхний уровень как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи, в том числе с возможностью 100% «горячего» резервирования каналов связи
• Передача на верхний уровень и панель управления для индикации «по месту» технологической сигнализации по количественным и качественным параметрам энергоресурсов и сигнализации состояния оборудования шкафа (самодиагностика)
• Высокоточная синхронизация времени как контроллера ШСД, так и подключенных к нему приборов учета (если это позволяет их протокол обмена). Сигналы точного времени могут приниматься контроллером как от любого доступного в сети NTP-сервера, так и от Глобальных Навигационных Спутниковых Систем (ГНСС) GPS или ГЛОНАСС (опция – необходимо подключение специальной антенны).

Компоненты

Шкаф сбора данных состоит из следующих основных компонентов:

• 1. Контроллер DevLink-C1000 – универсальный свободнопрограммируемый промышленный контроллер, который является основным элементом шкафа и обеспечивает практически весь вышеуказанный функционал
• 2. Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета
• 3. Панель управления для индикации собранных данных «по месту».

Особенности

• Простота монтажа и развертывания систем учета на базе шкафов сбора данных (шкафов учета)
• Возможность легкого встраивания ШСД в эксплуатирующиеся у Заказчика автоматизированные информационно-управляющие системы
• Интуитивно понятный интерфейс настройки, конфигурирования и программирования промышленного контроллера DevLink-C1000
• Широкий спектр функционала, который может выполняться ШСД – от простого сбора данных до автоматизированного управления.

Представление ШСД для учета энергоресурсов

23 июля 2019 года компания НПФ «Круг» представила шкафы сбора данных (ШСД) с приборов учета промышленных предприятий, разработанные с применением передовых технических решений по организации систем технического и коммерческого учета всех типов энергоресурсов: электроэнергии, тепловой энергии, газов.

Как известно, наличие системы учета энергоресурсов — непреложное условие полноценного функционирования современного предприятия независимо от его отраслевой принадлежности. Создание системы учета с нуля — непростая и затратная задача, особенно при необходимости сбора данных с большого количества разнородных приборов учета, работающих на разных протоколах обмена. Линейка шкафов сбора данных высокой заводской готовности позволяет реализовать возможность бюджетного построения систем учета энергоресурсов, а также быстрого и легкого встраивания ШСД в имеющиеся автоматизированные системы.

Универсальность применения ШСД (шкафов учета) обеспечивается большим набором поддерживаемых протоколов обмена с приборами таких производителей, как: «Энергомера», «Инкотекс», «Саранский приборостроительный завод», «Нижегородский завод имени М.В.Фрунзе», «Взлет», «Теплоком», «Логика» и других. Дмитрий Бородачев, DатаРу Облако: Наше преимущество — мультивендорная модель предоставления облачных услуг

ШСД в зависимости от модификации обеспечивает широкий спектр функционала — от простого сбора данных до автоматизированного управления:

• сбор, обработку, хранение, отображение оперативных и архивных данных с приборов учета, «физических» дискретных и аналоговых датчиков
• передачу данных на верхний уровень в информационно-управляющие системы как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи с возможностью 100% «горячего» резервирования каналов связи
• возможность технического учета тепла и газа непосредственно на контроллере (модули «Учет тепла», «Учет газа»)
• индикация данных, собранных с приборов учета, на сенсорной панели, установленной непосредственно в шкафу (опция)
• дистанционное ограничение подачи энергоресурса, если данный функционал поддерживается прибором учета
• управление исполнительными механизмами (опция).

Базовым элементом ШСД является промышленный контроллер DevLink-C1000, который поддерживает широкий спектр открытых протоколов обмена данными, что и позволяет легко интегрировать ШСД практически в любую информационно-управляющую систему.
