ДОК: РРС-1000Е

РРС-1000Е - гигабитный радиомост, работающий в диапазоне миллиметровых волн 40.5-43.5 ГГц (Q-band) и 71-76/81-86 ГГц (E-band).

Радиорелейная система РРС-1000 предназначена для широкополосного соединения двух удаленных сегментов LAN на скорости 1250 Мбит/с по протоколу Gigabit Ethernet.

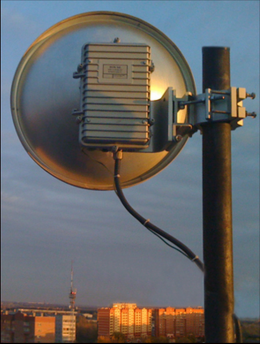

Радиомост РРС-1000Е, 2014

Целевой сегмент рынка - элементы скоростных опорных сетей операторов связи, всевозможные корпоративные приложения. Максимальная рабочая дальность радиомоста с гарантированным коэффициентом доступности - до 20 км в ясную погоду.

Радиомосты РРС-1000 имеют функцию SNMP-администрирования и могут управляться по корпоративной сети или по Интернету из центральной диспетчерской оператора связи. В случае отказа беспроводной линии связи, встроенные средства самодиагностики РРС-1000 позволяют оценивать работоспособность гигабитного радиомоста в удаленном режиме.Метавселенная ВДНХ 3.5 т

При средней стоимости прокладки оптико-волоконного кабеля в условиях крупного российского города $3-8 тыс. за 1 км (в США это около $100 тыс. за 1 км) покупка гигабитных беспроводных линий является даже в России коммерчески выгодным мероприятием. При этом для построения опорных беспроводных сетей гигабитные радиолинии являются, по сути, наиболее предпочтительными с технической точки зрения - конкурирующая беспроводная технология, так называемые лазерные линии атмосферной оптики FSO, устойчиво работают только на коротких дистанциях. Кроме того, линии FSО боятся отказа из-за густого тумана, в то время как для радиолиний подобные помехи, включая городской смог, пыль и дым, легко преодолимы.

Преимущества

• Высокая пропускная способность

Радиорелейная система связи РРС-1000 работает в режиме full-duplex, т.е. одновременно передает данные со скоростью до 1 Гбит/с в обе стороны. Наибольшая практическая скорость, зафиксированная на испытаниях этого радиомоста 988 Мбит/с full-duplex.

• Независимость от электромагнитной обстановки

Беспроводные системы РРС-1000 принадлежат к радиорелейным станциям прямой видимости. Особенность миллиметровых волн - квазиоптическое распространение сигнала (подобно лучу лазера) и очень узкая диаграмма направленности. Это позволяют прокладывать линии связи в любой электромагнитной обстановке, а также формировать разветвленные городские сети сложной топологии (ячеистые сети).

• Легкость монтажа

Приемопередатчики РРС-1000 монтируются на любую вертикальную трубу и подключаются к сети пользователя с помощью оптоволокна или «витой пары», а также дополнительным кабелем «витая пара» для диагностики радиомоста.

Диапазон 40.5-43.5ГГц (Q-band)

В 2008 году была упрощена процедура выделения полосы радиочастот 40.5-43.5 ГГц (Q-band) для использования системами широкополосной беспроводной связи фиксированного доступа. Новая процедура исключает необходимость оформления отдельных решений ГКРЧ на применение РЭС в данном диапазоне для каждого конкретного пользователя.

Диапазон 71-76 ГГц / 81-86 ГГц (E-band)

Решением ГКРЧ от 15 июля 2010 года радиочастотный диапазон 71-76 ГГц / 81-86 ГГц (E-band) выделен «для применения на территории Российской Федерации РРС прямой видимости юридическими и физическими лицами без оформления отдельных решений ГКРЧ для каждого конкретного юридического или физического лица». При условии выполнения технических требований, эксплуатация РРС прямой видимости может осуществляться «без оформления разрешений на использование радиочастот или радиочастотных каналов». Одной из основных технических характеристик соответствия данному решению является эффективность использования спектра, которая должна составлять не менее чем 1 бит/с на Герц. РРС-1000 обеспечивает эффективность спектра больше 1 бит/c/Гц. Таким образом, любая установка РРС-1000, работающей в частотных диапазонах 71-76 ГГц / 81-86 ГГц (E-band), носит только уведомительный характер.

Комплект поставки

Комплект РРС-1000 состоит из двух приемопередатчиков, в каждый из которых входит радиомодуль с антенной, блок питания, юстировочное устройство и набор аксессуаров. В комплект поставки также входит устройство удаленного мониторинга приемопередатчиков по протоколу SNMP на каждый приемопередатчик.

Технические характеристики радиорелейной системы РРС-1000
