Лоцман:PLM

Основная статья: Product Lifecycle Management

2024

Совместимость с ОС «Альт»

«Базальт СПО» и АСКОН подтвердили совместимость систем Лоцман:PLM и Полином:MDM (серверных частей и веб-клиентов) с ОС «Альт Рабочая станция» 10, «Альт Образование» 10 и «Альт Сервер» 10. Об этом «Базальт СПО» сообщил 5 декабря 2024 года. Подробнее здесь.

Совместимость с Astra Linux

«Группа Астра», разработчик инфраструктурного ПО, и разработчик и интегратор инженерного ПО АСКОН 13 августа 2024 года сообщили о достижении совместимости программного обеспечения для управления жизненным циклом продукции Лоцман:PLM с операционной системой Astra Linux. Эксперты провели серию испытаний программного стека и удостоверились, что компоненты совместного решения работают в штатном режиме, и пользователям в полной мере доступна их функциональность. В результате продукт компании АСКОН был официально сертифицирован в рамках программы технологического партнерства Ready for Astra.

Система управления инженерными данными и жизненным циклом изделия Лоцман:PLM выполняет управляющую и координирующую роль в составе PLM – решения АСКОН. Ее задача состоит в объединении бизнес-процессов предприятия, работы инженерных департаментов и использования программных решений в единый процесс разработки изделий любого уровня сложности. ЛОЦМАН:PLM представляет собой платформу, которая включает в себя базовые инструменты и прикладные модули для решения широкого спектра задач инженерной подготовки производства от замысла до изготовления и эксплуатации готового изделия.Дмитрий Бородачев, DатаРу Облако: Наше преимущество — мультивендорная модель предоставления облачных услуг

Совместимость Лоцман:PLM с ОС Astra Linux обеспечивает бесшовную интеграцию и оптимизацию рабочих процессов. Пользователи могут быть уверены в высоком уровне защиты данных благодаря соответствию стандартам безопасности Astra Linux. По словам представителей «Группы Астра», корректная работа ПО компании АСКОН с флагманским решением «Группы Астра» позволяет пользователям управлять проектами и продуктами более эффективно, сокращая время на выполнение рабочих процессов.

«Совместимость нашего флагмана и ключевого ИТ-решения компании АСКОН является важным шагом в направлении цифровизации и автоматизации процессов управления в различных отраслях. Пользователи получают гибкие настройки для адаптации системы под специфические требования их проектов», – отметил Кирилл Синьков, директор департамента по работе с технологическими партнерами «Группы Астра».

2023: Интеграция с платформой pSeven Enterprise

Компании АСКОН и DATADVANCE подписали соглашение о технологическом партнерстве в области разработки систем управления расчетными данными (SPDM). Совместное SPDM-решение будет реализовано путем интеграции системы управления инженерными данными и жизненным циклом изделия ЛОЦМАН:PLM и облачной low-code платформы pSeven Enterprise для автоматизации инженерных расчетов в масштабах всего предприятия. Оба продукта включены в Реестр российского программного обеспечения. Об этом АСКОН сообщил 4 сентября 2023 года.

Инициатива создания отечественного SPDM-решения продиктована ростом требований к цифровизации промышленности со стороны бизнеса и государства. Количество инженерных расчетов, выполняемых в цифровой среде, должно возрасти кратно, а сами расчеты — стать взаимосвязанными и мультидисциплинарными, чтобы их результаты принимались наравне с результатами натурных испытаний, тем самым ускоряя вывод продукции на рынок и снижая вероятность позднего обнаружения дефектов на стадии эксплуатации.

Упорядочивание и хранение расчетных данных, установление связи между результатами виртуальных испытаний и многочисленными вариантами конструкций и конфигураций изделия, управление процессами инженерного анализа — эти задачи возьмет на себя российское SPDM-решение, разрабатываемое в партнерстве АСКОН и DATADVANCE, которое также будет отвечать требованиям импортонезависимости и информационной безопасности.

В создаваемом интеграционном решении ЛОЦМАН:PLM обеспечит структурированное хранение исходных данных для численного моделирования, расчетных проектов и результатов расчета, а также управление взаимосвязанными процессами инженерии требований, разработки изделия и его виртуальных испытаний. В свою очередь, pSeven Enterprise возьмет на себя создание расчетных схем с использованием различных решателей и управление выполнением на их основе мультидисциплинарных расчетов.

2022: Лоцман:PLM версия 22

19 января 2022 года компания АСКОН сообщила о выпуске версии 22 систем ЛОЦМАН:PLM, ПОЛИНОМ:MDM, ВЕРТИКАЛЬ и технологических приложений, которые вместе с системой проектирования КОМПАС-3D v20 составляют программный комплекс АСКОН для проектирования и управления жизненным циклом изделий в машиностроении (PLM-комплекс).

Лоцман:PLM

По информации компании, главной возможностью PLM-комплекса АСКОН 22 является конфигурирование динамических электронных структур по применяемости и управление требованиями в рамках концепции системной инженерии, реализованные в ЛОЦМАН:PLM.

Также в составе PLM-комплекса появилось приложение Расчет режимов сварки, а в системах ПОЛИНОМ:MDM, ВЕРТИКАЛЬ и технологических приложениях выполнены обновления.

Продукты PLM-комплекса АСКОН 22 поддерживают СУБД PostgreSQL, Postgres Pro, Microsoft SQL Server, Oracle и оптимизированы для работы в медленных распределенных сетях.

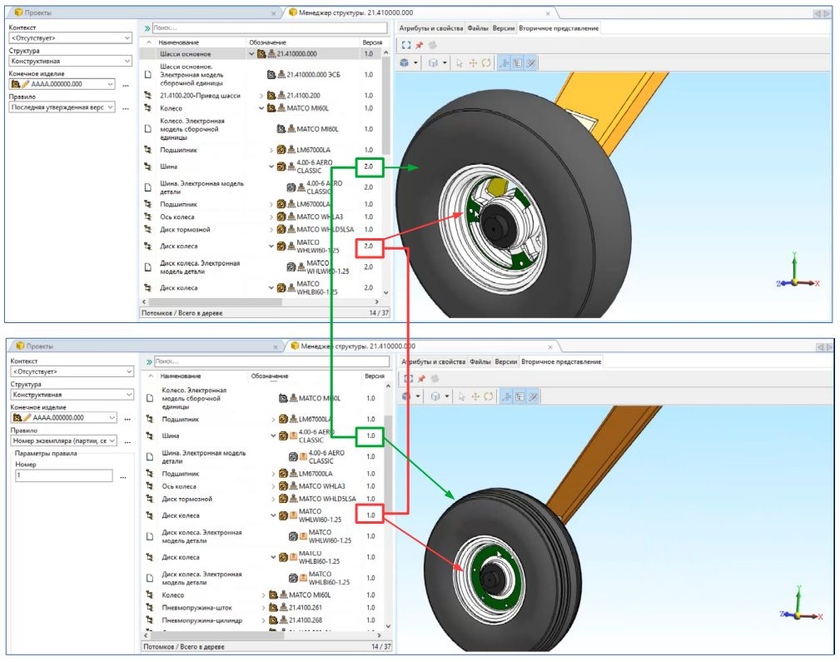

Одна из задач управления данными при разработке сложных изделий — получение необходимых данных об изделии с учетом различных условий и критериев, например, на заданную дату в прошлом, на заданный номер серийного изделия или номер заказа на производство. Такая возможность PDM-системы является определяющей для авиастроения, двигателестроения, ракетно-космического машиностроения.

Динамические структуры в ЛОЦМАН:PLM позволяют собрать необходимую структуру изделия с учетом различных условий. При этом динамически подобранная в ЛОЦМАН:PLM структура открывается в КОМПАС-3D для дальнейшей работы со сконфигурированной 3D-сборкой изделия.

Лоцман:PLM

Развитие модуля ЛОЦМАН:PLM Управление требованиями учитывает поддержку концепции системной инженерии, подразумевающей структурированный подход к проектированию сложнейших продуктов и систем.

В модуле реализованы обновленные инструменты и другая модель данных, включающая ведение логической структуры функций и архитектуры проектируемой системы.

Такие инструменты, как управление состояниями и использование бизнес-процессов поддерживают актуальность и согласованность требований к изделию и его составным частям. Матрицы трассировки позволяют оценить связанность и область покрытия требований, а инструменты импорта/экспорта данных — взаимодействовать пользователю ЛОЦМАН:PLM с другими системами.

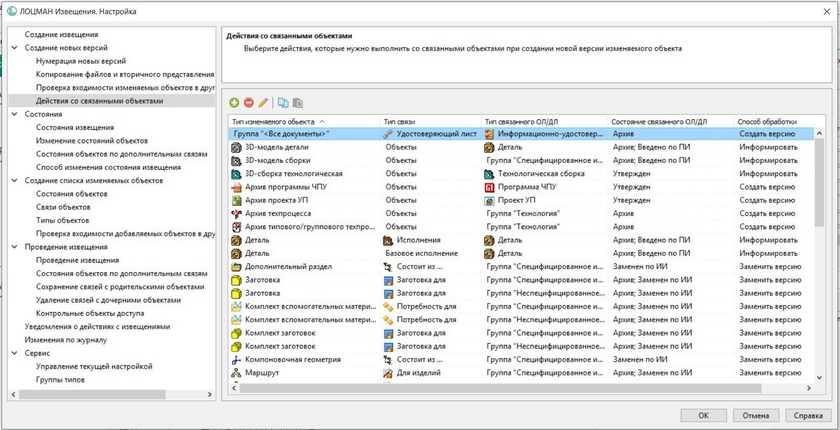

Обновления в модуле ЛОЦМАН:PLM Управление изменениями нацелены на оптимизацию гибкости проектных настроек и удобство работы. Данная версия решает большинство проектных задач управления изменениями без необходимости разработки дополнительных инструментов и расширений. В модуле реализован другой принцип проведения изменений — сначала создаются обновленные версии, прорабатываются изменения, а затем происходит включение выбранных версий (например, некоторых из целого ряда проработок) в извещение об изменении.

Разработка собственных прикладных решений для ЛОЦМАН:PLM стала проще. Для этого создан специальный инструмент — конструктор модулей расширения, основанный на подходе low-code. Использование визуальных инструментов и методов делает процесс разработки быстрее и доступнее, чем с помощью написания кода.

2021: Оптимизация для работы в медленных распределенных сетях

Компания «Аскон» 18 мая 2021 года сообщила о выпуске обновления своего решения для управления жизненным циклом изделия версии 2018.2, которое ускоряет работу в медленных территориально распределенных сетях в 5-26 раз. Радикальный рост производительности достигнут в системе управления нормативно-справочной информацией «Полином:MDM» и системе проектирования технологических процессов «Вертикаль».

PLM-решение «Аскон» оптимизировано для работы в медленных распределенных сетях

Запрос на оптимизацию появился на фоне пандемии — с ростом числа сотрудников, работающих удаленно, и переходом многих промышленных предприятий на гибридный режим работы. Заказчики «Аскон» столкнулись с «медленным» интернетом в территориально распределенных подразделениях.

«Наш подход к разработке включает оперативный выпуск обновлений и их быструю доставку на текущие проекты. Оптимизация для медленных сетей не входила в планы на версию, но мы увидели ситуацию, отреагировали на нее и выпустили улучшенный продукт в виде обновления. Это тот случай, когда заказчики с действующими лицензионными платежами не могут ждать выхода новой версии — работа должна продолжаться», - прокомментировал Александр Личман, директор по маркетингу и продажам "Аскон-Бизнес-решения".

Решить задачу и снизить нагрузку на сеть помогло развитие архитектуры системы «Полином:MDM» и методологии ее использования, а также оптимизация расхода оперативной памяти при загрузке рабочих областей и других элементов интерфейса. В системе «Вертикаль» реализовано кэширование данных, благодаря которому исключаются избыточные повторные запросы к справочникам «Полином:MDM».

Помимо улучшения программных продуктов, разработаны дополнительные элементы инфраструктуры, которые обеспечивают эффективный процесс тестирования в медленных сетях. Созданы виртуальные стенды с эмуляцией медленной сети для тестирования «Вертикаль», «Полином:MDM» и «Лоцман:PLM».

2020: Лоцман:PLM 2018.2

17 июля 2020 года компания АСКОН объявила о выпуске обновленных версий систем ЛОЦМАН:PLM, ПОЛИНОМ:MDM и ВЕРТИКАЛЬ, которые вместе с системой проектирования КОМПАС-3D составляют программный комплекс АСКОН для машиностроения. В релизе 2018.2 учтены актуальные задачи цифровизации производств оборонно-промышленного и гражданского секторов промышленности: сквозное использование единой электронной структуры изделия, поддержка разнообразных технологических платформ, интеграция корпоративных ИТ-систем. Все доработки выполнены в рамках машиностроительной стратегии АСКОН по созданию PLM-комплекса тяжелого класса.

Лоцман:PLM 2018.2

Как отметили в АСКОН, в ЛОЦМАН:PLM реализовано управление требованиями к изделию, производственным процессам его изготовления, условиям эксплуатации. Обновленный ЛОЦМАН:PLM обеспечивает цифровую поддержку проектирования сложных изделий. Инструменты системы позволяют подробно описывать требования, управлять их структурой, согласовывать и утверждать требования в рамках бизнес-процессов, обеспечивать связь требований со структурой изделия и документами-источниками, а также управлять данными о проведении испытаний изделия и другими проверками. При разработке изделия ЛОЦМАН:PLM будет отслеживать, соответствует ли оно требованиям заказчика, и сообщать о несоответствии.

Еще одна «оцифрованная» задача — управление замещением сотрудников. Можно временно назначать заместителей для сотрудников с передачей им заданий, рабочих проектов, бизнес-процессов, прав доступа. В случае ухода в отпуск или отсутствия сотрудника ЛОЦМАН:PLM автоматически будет выбирать его заместителя во всех бизнес-процессах. Это устранит простои в работе и избавит администраторов системы от рутинных операций, считают в АСКОН.

Разработан прикладной модуль «Маркировка документов». Со слов разработчика, он позволяет разместить на представлении 2D-документов текст, изображение, штрихкод, QR-код и другую информацию. Такая маркировка обеспечит работу производства по утвержденной документации. Второе назначение модуля — быстрый поиск электронных подлинников в системе, на основе которых изготовлена бумажная копия.

Согласно заявлению разработчика, для повышения удобства пользователей выполнены следующие доработки в системе:

• Улучшена работа с планами для управления программами и портфелями проектов: есть возможность отслеживать несколько ведущихся проектов и их взаимное влияние друг на друга по срокам и ресурсам.
• Добавлена возможность гибкой настройки правил расстановки позиций для покрытия большего количества вариантов, допускаемых ЕСКД. Например, группировка стандартных изделий под общим наименованием.
• Добавлена возможность точнее настраивать уведомления о различных событиях: бизнес-процессах, заданиях, изменениях данных и др. Внимание концентрируется на важных событиях во избежание эффекта «спама».
• Полностью переработан модуль ЛОЦМАН:Архив для повышения скорости работы бюро технической документации с учетом опыта эксплуатации модуля на предприятиях.

2018: Приложения Веб-клиент и Интеграционная шина предприятия

25 октября 2018 года компания «Аскон» сообщила о выпуске приложений для системы управления жизненным циклом изделия ЛОЦМАН:PLM – Веб-клиент и Интеграционная шина предприятия. Приложения призваны сделать работу в системе более удобной и эффективной.

Согласно заявлению разработчика, ЛОЦМАН:PLM Веб-клиент позволяет пользователям быстро получать защищенный доступ к электронным описаниям изделий и технической документации из любой точки мира и с любого устройства: рабочего ПК, ноутбука, планшета или смартфона. Используя интернет-браузер, специалист может просматривать информацию о структуре, технологии изготовления/ремонта/монтажа изделия, а также техническую документацию в базе данных ЛОЦМАН:PLM. Инженер получает возможность сохранять документы на устройство (в том числе наборы файлов трехмерных моделей с сохранением относительных путей файлов компонентов). При этом интерфейс системы может быть настроен индивидуально в зависимости от роли пользователя.

«С помощью Веб-клиента оперативный доступ к информации в системе получают как руководители предприятий и подразделений, так и сотрудники производственных, сервисных и маркетинговых служб. Например, приложение могут использовать рабочие и мастера цехов, специалисты выездных ремонтных бригад, или обслуживающий персонал на месте эксплуатации изделия. Таким образом, приложение позволяет сделать работу с информацией об изделиях более гибкой, оперативной и удобной. Вопросы информационной безопасности также учитывались при создании решения: информация передается по зашифрованным каналам, а доступ предоставляется для выделенных учетных записей с ограниченными полномочиями». Иван Трохалин, руководитель дивизиона PLM компании Аскон

Как отметили в «Аскон», приложение ЛОЦМАН:PLM Интеграционная шина предприятия является универсальным механизмом для обмена данными между инсталляциями ЛОЦМАН:PLM в распределенных структурах, а также между ЛОЦМАН:PLM и смежными системами классов ERP, MES, CRM и др. Приложение представляет собой гибко настраиваемую и расширяемую платформу, на базе которой специалисты могут решать уникальные для каждого предприятия задачи. Так, Интеграционная шина позволяет выполнять разные стадии сквозного бизнес-процесса в территориально распределенных подразделениях, использующих собственные экземпляры ЛОЦМАН:PLM. Приложение также обеспечивает управление нормативно-справочной информацией (включая синхронизацию справочников и классификаторов, входящих в состав различных информационных систем) и миграцию данных из унаследованных систем.

Решение ЛОЦМАН:PLM помогает управлять инженерными данными и процессами в предприятии, обеспечивает коллективную работу специалистов и быстрый поиск необходимой информации. Как следствие, предприятие может оптимизировать рабочие процедуры и уделять больше внимания разработке и созданию продуктов, утверждает разработчик.

2014

Интеграция систем ЛОЦМАН:PLM и Preactor APS

Специалистами АйтиКонсалт была разработан программный модуль интеграции системы управления инженерными данными ЛОЦМАН:PLM (разработка компании АСКОН) и системы управления производством Preactor APS, предназначенной для планирования и учета в производстве.

Модуль интеграции решает следующие задачи:

• Ведение и подготовка данных для планирования производства;
• Учет незавершенного производства и готовой продукции;
• Оперативное планирование производства;
• Выдача заданий на производство, ввод факта выполнения;
• Отчетность;
• Взаимодействие с внешними системами;

Наличие в системе исходных данных с детализацией до операции, а также расписание производства с точностью до секунды позволяет оперативно отслеживать ход производства любыми удобными формами, как стандартных отчетов, так и отчетов по формам заказчика.

Данная система может быть интегрирована с программными продуктами заказчикас целью получения данных по номенклатуре, коммерческим заказам, наличию полуфабрикатов, наличию и сменности работ оборудования, факту выполнения сменных заданий и пр. Кроме того, это решение может быть интегрировано с программными продуктами заказчика с целью выдачи данных по срокам выполнения коммерческих заказов, расходу полуфабрикатов, загрузке оборудования, факту выполнения сменных заданий и пр.

Модуль интеграции может использоваться на предприятиях различных отраслей, т.к. содержит основные функции, характерные для любого производства (подготовка производства, планирование, учет в производстве), а также позволяет реализовать уникальные особенности каждой отрасли и предприятия индивидуально.

Модуль «Планирование производства»

23 сентября 2014 года компания АСКОН сообщила о завершении разработки модуля «Планирование производства» для автоматизации процессов планирования, учета позаказного мелкосерийного и ремонтного производства.

Программный продукт - подключаемый модуль системы "ЛОЦМАН:PLM" и предназначен для:

• автоматизации процессов планирования и диспетчеризации позаказного мелкосерийного и ремонтного производства с использованием конструкторско-технологической информации, ведущейся в системе ЛОЦМАН:PLM;
• предоставления руководителям и сотрудникам предприятия актуальной информации о состоянии выполнения заказов в режиме реального времени;
• интеграции с системой 1С для передачи данных, необходимых при расчёте заработной платы рабочих, фактической трудоемкости выполненных работ и себестоимости исполнения заказа.

С помощью модуля доступно решение задач:

• формирование месячного плана производства;
• формирование операционных планов производства рабочих центров;
• формирование карты исполнения заказа (задание на выполнение работ заказа);
• фиксация факта выполнения операций, закрытие нарядов с использованием технологии сканирования штрих-кодов;
• учет производственного брака, учет изготовления образцов для разрушающего контроля и отработки техпроцесса, учет передачи части операций заказа на субподряд;
• передача информации о закрытых нарядах и выработке каждого рабочего-сдельщика в систему 1С для расчета заработной платы и фактической себестоимости заказа.

Основные преимущества модуля «Планирование производства»

• контроль состояния заказов в режиме реального времени как в разрезе конкретного заказа, так и по общим ключевым показателям плана производства;

• быстрое реагирование на постоянно изменяющиеся приоритеты заказов и различные нештатные производственные ситуации;

• гибкость, обеспечивающая возможность учета особенностей сдельной оплаты труда и существующих на предприятии традиций управления производственным процессом;

• простота и понятность интерфейса и методологии планирования.

Наибольший эффект от внедрения модуля, по мнению разработчиков, достигается использованием программного продукта в совокупности с инструментами программного комплекса АСКОН (ЛОЦМАН:WorkFlow, Корпоративные справочники МиС и СИ, САПР ТП ВЕРТИКАЛЬ, Система трудового и материального нормирования, КОМПАС 3D), в условиях совместной работы и интеграции с системой 1С.

Тестирование в центре Hewlett-Packard

16 апреля 2014 года компания АСКОН сообщила о финале первого этапа масштабного нагрузочного тестирования системы управления инженерными данными и жизненным циклом изделия Лоцман:PLM в Центре Высоких Технологий HP. Результаты тестирования подтвердили устойчивую работу ЛОЦМАН:PLM при большом количестве одновременно работающих в режиме чтения пользователей (до 2500) при использовании соответствующих аппаратных конфигураций.

Задачи тестирования

Ключевая задача тестирования - проверка эффективной работоспособности программного комплекса при одновременном подключении большого количества пользователей и подготовка рекомендованной конфигурации для аппаратной платформы на основе серверов HP ProLiant.

Ход тестирования

В ходе тестирования проверялась устойчивость работы Лоцман:PLM 2014 в режиме чтения данных пользователями. Для имитации пиковых нагрузок в течение дня, нагрузка, генерируемая роботами, завышалась относительно обычного режима работы пользователей в три раза.

Используемые роботы представляют собой сценарии работы пользователей, выполняемые в автоматическом режиме. Всего отработано 18 различных сценариев, в том числе:

• перемещение по дереву изделий в Лоцман:PLM с различным количеством элементов (до 15 тыс. объектов в узле);
• различные виды поиска по базе;
• чтение различных атрибутов и свойств объектов и т.п.

В ходе тестирования динамически менялось количество пользователей, измерялось время ответа и загрузка общего для всех роботов сервера баз данных.

Итоги тестирования

Результаты тестирования показали - время реакции системы растет практически линейно от количества пользователей. При этом гарантируется устойчивая работа Лоцман:PLM при большом количестве одновременно работающих в режиме чтения пользователей - до 2,5 тыс., при использовании соответствующих аппаратных конфигураций.

Время отклика в зависимости от числа пользователей

Оборудование в процессе тестирования

В процессе тестирования использовалось оборудование HP:

Сервер СУБД Microsoft SQL Server

Отдельный физический сервер без виртуализации HP ProLiant DL580 G7 с характеристиками:

• процессоры: Intel Xeon X7560 – 4 штуки (64 процессорных ядра (с учетом гипертрединга);

128 ГБ оперативной памяти;

• внутренние диски: 146 ГБ, 15 тыс. об. мин SAS SFF – 2 штуки

В качестве дискового массива для размещения базы данных выделен том размером 4 ТБ уровня Vraid5 на системе хранения данных HP (использованы 25 дисков типа 300 ГБ, 10 тыс. об/мин SFF SAS).

Сервер файлового архива

Отдельный физический сервер HP ProLiant DL360p Gen8 с характеристиками:

• процессоры: Intel Xeon E5-2680 v2 – 2 штуки (32 или 40 процессорных ядер (с учетом гипертрединга);

64 ГБ оперативной памяти;

• внутренние диски: 300 ГБ, 10 тыс. об/мин SAS SFF – 2 штуки;

В качестве дискового массива для размещения файлового архива выделен том размером 8 ТБ уровня RAID 1+0 на системе хранения данных HP.

Серверы приложений Ориентировочно 100 виртуальных машин, каждая с параметрами:

• 2 процессорных ядра (с учетом гипертрединга);
• 4 ГБ оперативной памяти;
• 40 ГБ дискового пространства.

Выделено 9 физических серверов (6 серверов HP ProLiant DL380 Gen8 (процессоры Intel Xeon E5-2650 – 2 штуки) и 3 сервера HP ProLiant DL360 Gen8 (процессоры Intel Xeon E5-2650 – 2 штуки)) с характеристиками:

• 24 процессора (с учетом гипертрединга);
• от 24 до 48 ГБ оперативной памяти на каждом из 9 серверов;
• внутренние диски - 8 штук по 146 ГБ, 15 тыс об/мин. на каждом из 9 серверов.

Лоцман:PLM 2014

17 марта 2014 года компания АСКОН анонсировала очередную версию системы управления инженерными данными и жизненным циклом изделия Лоцман:PLM 2014.

В новом релизе поддерживаются новые методики проектирования на основе компоновочной геометрии, которая появилась в КОМПАС-3D V15. Оптимизация процесса коллективной работы при проектировании изделия происходит в связке методик работы с функциями CAD и PDM. Компоновочная геометрия является единой средой для всех участников проектирования. Ее использование позволяет быстро спроектировать сложное изделие, содержащее и механические узлы, и гидравлику, и металлоконструкции, и множество других элементов, которые должны быть тесно взаимосвязаны друг с другом.

Компоновочная геометрия

Специальные меры приняты разработчиками для повышения надежности и увеличения производительности ЛОЦМАН:PLM, как базового программного продукта Комплексного решения АСКОН. Так, быстродействие при работе с деревом состава выросло в среднем в 3 раза, быстродействие получения информации при работе с большими сборками КОМПАС-3D – до 4 раз. Общая скорость работы возросла в среднем на 16%. В той или иной степени оптимизирована работа всех компонентов Комплекса.

Большое внимание в новой версии ЛОЦМАН:PLM уделено развитию возможностей электронной подписи. Усовершенствованный механизм ЭП (ранее ЭЦП) поддерживает в соответствии с ФЗ №63 «Об электронной подписи» (от 6.04.2011) три вида подписи: простую, усиленную неквалифицированную и усиленную квалифицированную. В ЛОЦМАН:PLM 2014 объект, документ или файл можно подписать простой электронной подписью, идентификация которой реализуется парой логин-пароль. При этом можно указать и роль пользователя, в которой он подписывает объект: «Разработал», «Согласовал», «Утвердил» и т.п.

Доработки функционала ЭП коснулись многих аспектов использования электронной подписи, но ключевое изменение заключается в том, что в ЛОЦМАН:PLM 2014 в область подписания не входит состояние документа, поэтому подпись сохраняет свою достоверность при переходе документа на следующий этап жизненного цикла. Проверка подписи теперь выполняется в отдельном окне, которое позволяет перемещаться по списку документов в ЛОЦМАН:PLM. Отдельной командой реализована проверка подписи группы выделенных в системе объектов. Ее результаты выводятся в табличном виде, удобном для просмотра списка подписавших и их ролей. Содержимое окна проверки можно сохранить на диск в виде отчета в форматах xls, pdf, csv, rtf.

Одним из пожеланий пользователей ЛОЦМАН:PLM был быстрый просмотр и электронное согласование документации, ведь далеко не всегда для просмотра и аннотирования им необходим чертеж или 3D-модель в исходном формате CAD-системы. Поэтому еще одно важное нововведение в ЛОЦМАН:PLM касается вторичного представления документов в PDF. Формирование, просмотр и аннотирование вторичного представления в формате PDF доступно для 2D- и для 3D-документов системы КОМПАС, а также для техпроцессов, разработанных в системе ВЕРТИКАЛЬ.

Вторичное представление документов в PDF

Получила свое развитие и Система планирования и управления подготовкой производства в ЛОЦМАН:PLM. Для управления проектом по контрольным точкам появились «вехи», планы работ теперь можно сравнивать с фактическим ходом выполнения, а задачи импортировать из Microsoft Project. Добавились отчеты по работам, информация о загрузке исполнителей и другие возможности.

Система планирования и управления подготовкой производства в ЛОЦМАН:PLM 2014

Также в ЛОЦМАН:PLM 2014 стала доступна возможность прикрепления заметок к объекту или документу ЛОЦМАН, а также к заданию или бизнес-процессу. Область применения заметок может быть как традиционной — комментарии и замечания к документам в процессе их разработки или согласовании, так и достаточно нестандартной — например, для организации небольших внутренних обсуждений.

Изменения претерпел механизм работы функционала Избранное. Избранное (теперь не только объекты и документы ЛОЦМАН, но и задания и бизнес-процессы) отображается в отдельном окне клиентского модуля, поддерживает операции перетаскивания мышью и позволяет удобно организовать доступ к часто используемым данным ЛОЦМАН:PLM.

Еще одна новинка — отображение списка изменений в дереве проектов, которое в ЛОЦМАН:PLM 2014 реализовано с помощью специальных служебных объектов — виртуальных папок, содержащих поисковые запросы, результаты которых представлены в виде связанных с ними объектов. А сама процедура проведения изменений серьезно упрощена и доработана таким образом, чтобы пользователь не нуждался в повышенных правах доступа к изменяемым объектам.

2013: «Лоцман:PLM 2013»

С выходом версии «Лоцман:PLM 2013» и обновлений других продуктов компания выпускает на рынок сквозную 3D-технологию. Данные 3D-модели, создаваемой в САПР «Компас-3D V14», теперь под управлением «Лоцман:PLM» становятся основой интеграции систем для разных этапов жизненного цикла изделия, объединяя в сквозной процесс цифровой разработки САПР «Компас-3D», решение для технологической подготовки производства «Вертикаль», систему управления производственными процессами «Гольфстрим». Для поддержки полного жизненного цикла «Аскону» не хватает решения класса CAM (Computer-Aided Manufacturing) — для программирования станков с ЧПУ, но пробел ликвидируется с помощью партнерских продуктов, которые будут сертифицироваться на совместимость с новой 3D-технологией «Аскона».

2010: Описание ЛОЦМАН:PLM

Система ЛОЦМАН:PLM является центральным компонентом Комплекса решений АСКОН и обеспечивает:

• централизованное структурированное хранение технической документации на изделие;
• управление информацией о структуре, вариантах конфигурации изделий и входимости компонентов в различные изделия;
• управление процессом разработки изделия; интеграцию компонентов Комплекса — САПР, САПР ТП, корпоративных справочников

Система ЛОЦМАН:PLM аккумулирует всю информацию, необходимую для конструкторско-технологической подготовки производства продукции машиностроительного предприятия. На этапе подготовки производства система обеспечивает накопление данных о результатах конструкторско-технологического проектирования и обмен информацией между инженерными службами.

Утвержденные данные и документация передаются в соответствующие службы предприятия для материально-технического обеспечения, производства и эксплуатации выпускаемых изделий. При помощи ЛОЦМАН:PLM может быть организовано управление изменениями производственной документации.

Ключевые особенности ЛОЦМАН:PLM

• наличие интерфейсов, обеспечивающих доступ к данным ЛОЦМАН:PLM из КОМПАС-3D, ВЕРТИКАЛЬ и прочих компонентов Комплекса решений АСКОН;
• учет конструкторско-технологической и организационно-распорядительной документации в рамках единого интерфейса;
• резервное копирование баз данных ЛОЦМАН:PLM и восстановление баз данных из резервных копий;
• моделирование пользовательского интерфейса с возможностью перенастройки (без программирования) для различных групп пользователей и типов документов;
• подключение к внешним базам данных для импорта информации из других автоматизированных систем и источников данных, в том числе АСУП;
• описание бизнес-процессов предприятия (с вложенными подпроцессами, поддержкой условий, циклов и т.д.), включая графическое представление алгоритмов бизнес-процессов;
• маршрутизация документов (WorkFlow). Встроенные средства маршрутизации интегрированы с системами электронной почты;
• проведение изменений документации в соответствии с ГОСТом 2.503-90;
• электронно-цифровая подпись (ЭЦП) объектов, документов и файлов посредством криптографических функций операционной системы Windows. Поддержка функционала ЭЦП осуществляется системой «КРИПТОН® Подпись» версия 1.0 (разработчик ООО «Фирма АНКАД»);
• открытый интерфейс для подключения сертифицированных средств ЭЦП;
• использование корпоративных справочников при вводе в базу данных информации об объектах производства;
• механизм версий объектов и документов, позволяющий хранить историю изменений;
• хранение документов как внутри базы данных, так и в файловой системе;
• тесная интеграция с едиными справочными базами данных, использование информации о материалах и сортаментах, стандартных изделиях и т.д.;
• возможность удаленного доступа к базам данных через Интернет (через протокол TCP/IP) при наличии VPN; возможость синхронизации двух и более баз данных ЛОЦМАН:PLM (для территориально-удаленных площадок);
• поддержка разработки специализированных программных решений для различных отраслей промышленности;
• широкие возможности функционального расширения. Система предоставляет большой набор функций API, позволяющих специалистам предприятий самим создавать дополнительные программные модули, расширяющие возможности ЛОЦМАН:PLM;
• возможность интеграции с представленными на рынке MRP/ERP-системами; удобное представление данных.
