RealTrac Позиционирование

Основные сферы применения системы локального позиционирования RealTrac:

• Горная добыча (шахты, картеры)
• Производство
• Логистика (логистические комплексы и склады)
• Медицина (больницы и медицинские центры)
• ТЭК и Энергетика (нефтеперерабатывающие заводы, электростанции, объекты хранения ГСМ)
• Охрана
• Транспорт

Решаемые задачи:

• Определение местоположения персонала, техники и оборудования в закрытых помещениях и под землей;
• Цифровая голосовая связь;
• Передача данных от техники и оборудования на сервер;
• Контроль рабочего времени и доступа персонала.

Система разрабатывается с использованием передовые технологии: Wi-Fi, UWB, IMU, Bluetooth, RFID и другие.

2019

Трекер PROD TAG 711 с поддержкой зонального позиционирования и геофенсинга

2 октября 2019 года компания RealTrac сообщила о выходе оборудования для горной добычи и промышленности Тег PROD TAG 711. Это оптимальный вариант для компаний с уже развернутой сетью Wi-Fi, которым требуется сочетание глобального и зонального позиционирования. Это позволяет создать гибридную систему мониторинга и контроля персонала. К примеру, сотрудники горнодобывающего предприятия в карьере могут позиционироваться с помощью навигационных спутников, а при входе в помещение или на открытую площадку в пределах радиовидимости зональной точки доступа системы RealTrac — посредством системы зонального позиционирования.

Еще одно нововведение — геофенсинг — поможет предупредить сотрудника об опасности даже при отсутствии связи с сервером. В трекер по беспроводному каналу связи загружаются координаты опасных зон и зон с ограниченным уровнем доступа, которые хранятся в памяти трекера. При пересечении виртуальной «границы» зоны сотрудник получает уведомление о входе на запрещенную территорию (или наоборот, о выходе за пределы своей геозоны). Благодаря повторяющемуся тройному сигналу (звук, вибрация, свет) уведомление с большой долей вероятности будет получено даже при наличии сильных посторонних шумов, например, вблизи от работающего горного или промышленного оборудования. Если связь с сервером имеется, одновременно с сотрудником уведомление о входе в запрещенную зону/выходе с объекта получает оператор диспетчер системы.Обзор российского рынка банковской цифровизации: импортозамещение, искусственный интеллект и собственные экосистемы 6.9 т

Также теперь система RealTrac поддерживает интеграцию с Wialon, что актуально для компаний, которые уже используют данный продукт и хотят контролировать сотрудников и транспорт в едином интерфейсе. Система RealTrac передает данные о местоположении объектов в интерфейсе Wialon и теперь его можно использовать для построения аналитических отчетов и интеграции с другими продуктами и системами мониторинга.

Трекер PROD TAG 711 сохранил все преимущества предыдущей 700 версий. У устройства пыленепроницаемый и влагозащищенный корпус (степень защиты IP67), понятный дисплей с индикаторами и кнопками, в том числе тревожной для экстренного оповещения диспетчера. При опасности диспетчер также может отправлять на трекеры уведомления, а сотрудники подтверждать получение нажатием кнопки. При этом мы учли пожелания наших клиентов и в 711 трекере реализовали функционал геофенсинга, что позволило предложить продукт иного уровня. Теперь горняки всегда будут в безопасности, независимо от того есть ли связь с севером и работает ли WiFi. Вместе с тем наше зональное позиционирование делает трекеры 710 и 711 более универсальным. Это позволяет создать гибкую систему мониторинга, которая охватит все локации и обеспечит безопасность персонала даже при полном отсутствии связи, рассказывает Тимур Полторыхин, генеральный директор RealTrac Technologies

Точки доступа PROD POINT 510 и PROD POINT 515

В августе 2019 года компания RealTrac сообщила, что в линейке PROD оборудования RealTrac представлены две точки доступа.

Эти точки доступа стали логичным продолжением линейки оборудования, предназначенного для эксплуатации на промышленных объектах и в шахтах. Они не только соответствуют требованиям Приказа Ростехнадзора №599 в части точности позиционирования, но и существенно превосходят уже представленные на рынке решения по уровню защиты от помех и дальности голосовой связи.

Радиус обнаружения персонального тега при зональном позиционировании увеличен до 250 метров, а точность зонального позиционирования составляет 20 метров. Это полностью соответствует требованию Приказа Ростехнадзора №599 к техническим средствам и системам промышленной безопасности, решающим задачи по обеспечению связи, оповещения и определения местоположения персонала:

определение координат местоположения каждого работника в горных выработках должно обеспечиваться в режиме реального времени (период обновления данных на схеме шахты должен составлять не более 5 с) с разрешением ±20 м.

Точность позиционирования, обеспечиваемая точкой доступа PROD POINT 515 в режиме точного позиционирования, составляет 0,1-1 м. При этом дальность между точками доступа, работающими в шахте, в режиме точного позиционирования увеличена до 200 метров, что позволяет оптимизировать инфраструктуру внутри шахты.

Данные точки доступа позволяют реализовать и другие требования законодательной базы. К ним относятся автоматические и ручные подтверждения оповещений об аварии людей, находящихся под землей во всех зонах подземных горных выработок. Также осуществляется запись местоположения персонала для обеспечения оперативного поиска людей под завалами — при возникновении нештатной ситуации всегда можно посмотреть, кто и где находился в конкретный момент времени. Кстати, именно для нештатных ситуаций особое значение имеет степень защиты корпуса IP67, подтверждающая готовность оборудования к экстремальным условиям эксплуатации.

Благодаря использованию выносных антенн и улучшения алгоритмов обмена данными между тегами и шахтной точкой доступа, в системе удалось практически исключить возможность помех. В зональном позиционировании RealTrac Technologies полностью отказались от использования BLE и перешли на UHF диапазон частот, что значительно улучшило дальность позиционирования тегов, их количество в одном сегменте сети, а также позволило решить конфликты с оборудованием, работающим в диапазоне 2.4 ГГц.

Точки доступа PROD POINT 510 и PROD POINT 515 полностью готовы к прозрачной интеграции с системами голосовой связи RealTrac Voice. Голосовой сигнал уверенно принимается с помощью персональной рации на дальности до 250 метров — это соответствует радиусу обнаружения тега при зональном позиционировании. Дополнительных вложений в инфраструктуру и серверное оборудование не потребуется. Если предприятие решает добавить в систему RealTrac установленную в шахте голосовую связь, то оно просто приобретает радиостанции, а также лицензию на модуль «Голосовая связь».

Как и все оборудование линейки PROD, точки доступа PROD POINT 510 и PROD POINT 515 имеют степень защиты корпуса IP65/IP67. PROD POINT 510 выполнена в металлическом корпусе и обеспечивает зональное позиционирование, PROD POINT 515 — в корпусе из сверхпрочного полимера и, помимо зонального, дает возможность точного позиционирования.

Помимо требования Приказа №599 при разработке продуктов в RealTrac Technologies ориентируется и на высокие требования рынка. Поэтому мы не просто обеспечиваем зональное позиционирование с точностью до 20 метров, но и даем возможность переключения на более точное — до 1 метра, не просто гарантируем двустороннюю голосовую связь, но и избавляем ее от помех при дальности до 250 метров. Представленные точки доступа линейки PROD — это очередной шаг к повышению безопасности горных работ под землей для наших клиентов, рассказывает о оборудовании генеральный директор RealTrac Technologies Тимур Полторыхин

Трекер PROD TAG 710 с поддержкой технологии LoRa

5 марта 2019 года компания RealTrac сообщила, что продукт «RealTrac Позиционирование» дополнен оборудованием с использованием технологии LoRa (от англ. Long Range) — это технология и одноименный метод модуляции, запатентованный компанией Semtech. В продукт добавлено персональное устройство для определения местоположения персонала – трекер PROD TAG 710 и базовая станция LoRa. Это позволяет позиционировать персонал на территории предприятия с точностью до 3 метров и передавать данные о местоположении от трекера к базовой станции на расстоянии до 3 километров.

Со слов производителя, оборудование будет востребовано в компаниях с опасными условиями труда – например, при добыче и переработке полезных ископаемых, так как требование определять местоположение горнорабочих содержится в приказе Ростехнадзора № 599 от 11.12.2013. Именно с учетом нужд горнодобывающих и промышленных предприятий компания RealTrac Technologies разработала устройство с поддержкой LoRa.

Согласно заявлению RealTrac, главное отличие представленного оборудования – это возможность работать «из коробки», поэтому нет необходимости настраивать оборудование и проводить дорогостоящие монтажные работы. Для начала работы системы позиционирования необходимо установить и подключить LoRa станцию, включить трекеры PROD TAG 710 и настроить передачу данных на сервер системы позиционирования RealTrac. Использование принципа коробочного решения позволяет развернуть систему позиционирования персонала в течение всего одного-двух дней.

В RealTrac считают, что технология LoRa имеет ряд преимуществ по сравнению с Wi-Fi или GSM–решениями. Так, по сравнению с Wi-Fi, она обеспечивает передачу данных на большие расстояния и не требует создания дорогостоящей инфраструктуры на предприятии. А в отличие от использования GSM-решений, технология LoRa обойдется ощутимо дешевле, так как не требует ежемесячной абонентской платы. Для работы трекеров с поддержкой технологии LoRa понадобится минимальное количество активного оборудования – не более 1–2-х базовых станций LoRa. При этом, развернуть станции можно в любом месте: как на территории добычи полезных ископаемых или технологических дорогах, так и на перерабатывающих и производственных площадках. Одна базовая станция LoRa способна покрывать сетью передачи данных до 50 кв. км и не требует получения лицензий на использование радиочастот. Это, со слов производителя, особенно важно при решении задачи мониторинга персонала на огромной территории горнодобывающего предприятия.

Трекер PROD TAG 710 имеет класс защиты корпуса IP67, удобный дисплей с индикаторами и кнопками. В случае опасной ситуации диспетчер может отправить на трекер уведомление, а горнорабочий может подтвердить приём сообщения, нажав на одну из кнопок трекера. Горнорабочий также может использовать тревожную кнопку на устройстве для оповещения диспетчера о возникновении опасной ситуации, подчеркнули в RealTrac.

«Выпуская на рынок трекер PROD TAG 710 с поддержкой технологии LoRa, мы создали готовый продукт, который можно самостоятельно развернуть на предприятии без привлечения интеграторов в течение нескольких дней. Он дает возможность получать точные данные о местонахождении горнорабочих на территории разреза, хвостохранилища и на других объектах ведения открытых горных работ при невысоких затратах на инфраструктуру сети передачи данных. Благодаря чему для обеспечения требований Ростехнадзора не требуется разворачивать дорогостоящую сеть Wi-Fi, прокладывать километры кабеля, решать вопросы электроснабжения активного оборудования на разрезе. Достаточно установить LoRa станцию, настроить и включить трекеры. Это важно, когда нужно быстро закрыть требования Ростехнадзора с минимальными финансовыми затратами со стороны предприятия, но при полном соблюдении требований приказа N599». Тимур Полторыхин, генеральный директор RealTrac Technologies

Как отметили в RealTrac, трекер, наряду с точками доступа и профессиональным программным обеспечением для диспетчеров и руководителей, является составной частью продукта «RealTrac Позиционирование». По информации на март 2019 года, продукт уже поставляется в рамках решений RealTrac «Карьер», RealTrac «Производство» и RealTrac «Логистика». Он может быть интегрирован с другими системами предприятия – например, с системами кадрового учета или диспетчеризации.

2018: Версия 3.2. Повышение уровня промышленной безопасности

22 ноября 2018 года RealTrac сообщил, что с целью непрерывного контроля за действиями персонала и подвижной техники в программном обеспечении системы RealTrac версии 3.2 появилась функция объединения объектов в динамические группы. Это помогает отслеживать происходящие с ними события сразу в нескольких зонах контроля и получать мгновенные уведомления в соответствии с пользовательскими настройками. Например, о перемещении рабочих с одной территории на другую, об уровне заряда батареи в персональных трекерах и т.д.

Следующее значимое дополнение - это конструктор, позволяющий создавать индивидуальные отчеты на основе SQL-запросов. Пользователи системы могут задавать индивидуальные параметры будущего отчета и получать из базы данных только ту информацию, которая им необходима. В процессе формирования отчёта можно предварительно просматривать результат, корректировать исходные запросы и редактировать итоговый вид представления информации.

Наряду с этим, в программном обеспечении RealTrac 3.2 появились возможности для работы с переносом подложки по реперным точкам. Расширенный функционал позволяет настраивать дистанцию между точками и устанавливать требуемый масштаб подложки в любом формате. В первую очередь, это необходимо для контроля за ситуацией на объектах добычи полезных ископаемых. Так как в условиях работы на обширных площадях не всегда можно определить точное местоположение того или иного ориентира или расстояние между двумя удаленными, на большое расстояние объектами.

В представленной версии RealTrac также претерпели изменения интерфейсы модулей «Связь» и «Карта». Теперь, за счет усовершенствованного дизайна, диспетчерам и операторам стало проще и удобнее работать в системе. Тимур Полторыхин, генеральный директор компании RealTrac Technologies

2017

Выпуск версии 3.1

ГК «РТЛ Сервис» в ноябре 2017 года представила очередную версию системы безопасности для горной промышленности, производственных и логистических компаний. По заверениям разработчиков, в RealTrac 3.1 стало больше возможностей для контроля за происходящим на предприятиях и появились инструменты бизнес-аналитики.

Система «RealTrac Позиционирование» обновилась до версии 3.1

В компании отмечают, что изменения затронули практически все компоненты RealTrac, которая одновременно решает задачи повышения безопасности и оптимизации бизнес-процессов.

Так, в продукте «RealTrac Позиционирование» обновлен веб-интерфейс с быстрым поиском любой сущности по каждому свойству — будь то сотрудник, тег или рация.

Теперь клиентам доступно 3D-позиционирование сотрудников и транспорта в одном здании на разных этажах, а также на разных уровнях одного этажа. Это необходимо промышленным предприятиям со сложной геометрией помещений и состоящих из нескольких производственных уровней, объединенных в один цех.

А вот в интерфейсе модуля «Уведомления и события» все события стали делиться на три группы — в зависимости от важности. Это сделано для того, чтобы диспетчер сразу понимал, какие события существенны или критичны, оперативно на них реагировал, мог высылать сообщения об опасной ситуации и запрашивать помощь. Если событие критичное, диспетчер должен будет подтвердить, что он в курсе ситуации, и принять меры согласно утвержденному регламенту. Сама же система зафиксирует время реакции для дальнейшего объективного расследования инцидента.

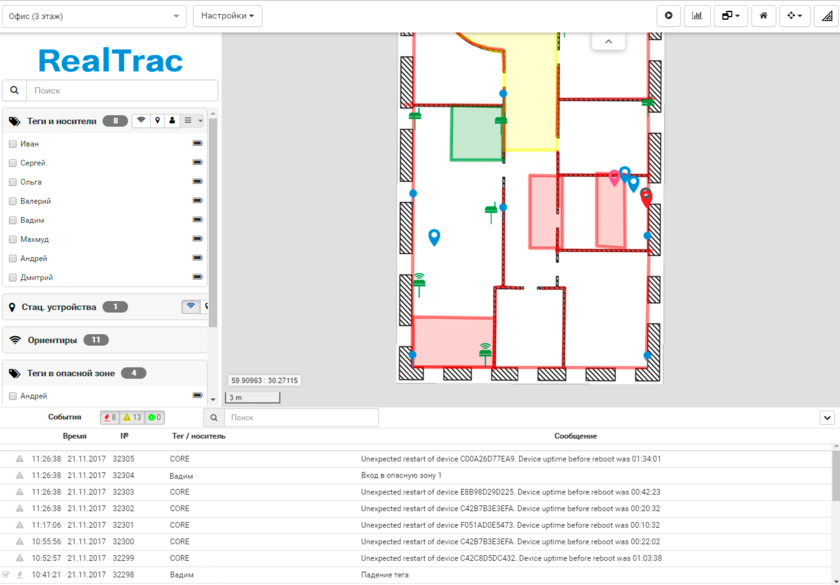

RealTrac 3.1. Интерфейс диспетчера

В системе появилась SCADA-логика. Это сделано для того, чтобы заказчики могли сами формировать бизнес-процессы по работе с информацией, поступающей от объектов удаленного контроля. На основе данных SCADA диспетчеры могут отслеживать, как исполняются бизнес-процессы, и строить соответствующие отчеты. Полученная аналитика в итоге может использоваться для оптимизации деятельности компании.

Для работы с отчетами, в том числе на основе SCADA-логики, в версии системы 3.1 появился конструктор отчетов. Различные варианты отчетов позволяют оценивать, насколько правильно происходил обход территории, как выполнялся технологический процесс или как долго объект находился в определенных зонах. Эти и другие отчеты должны помочь улучшить внутренние процессы предприятия — например, в рамках реализации концепции бережливого производства.

Также использование позиционирования персонала, SCADA-логики и отчетов позволяет отказаться от использования устаревших технологий и подходов в виде контрольно-пропускных пунктов, журналов посещения, RFID-считываетелей и при этом получать всю аналитику о посещении различных зон и времени пребывания в них.

По словам представителей «РТЛ Сервис», обновление системы призвано расширить сферу её применения. Также компания планирует интенсивнее работать на международных рынках, где особое внимание обращают на способность подобных систем помогать оптимизировать бизнес-процессы.

Деление семейства RealTrac

12 апреля 2017 года компания РТЛ Сервис сообщила о разделении оборудования системы RealTrac на три линейки. Причины такого шага компания объяснила заботой о своих клиентах: все оборудование классифицировано по зонам, для использования в которых оно предназначено.

В результате сегментации выделено три линейки:

• BASE предназначена для использования в обычных помещениях – складах, офисах, больницах. Оборудование линейки BASE защищено от пыли и попадания брызг (степень защиты корпуса IP54). В составе этой линейки продукты:
  • Base Headset 2100
  • Base Analyzer 010
  • Base Tag 500
  • Base Tag 101
  • Base Tag 100
  • Base Point 1000

• PROD - приборы этой линейки помещены в пылезащищенные корпуса и могут кратковременно погружаться в воду на глубину до одного метра (степень защиты корпуса IP67). Они предназначены для использования внутри помещений с агрессивной средой и на открытом воздухе. Рекомендованы для промышленных производств, карьеров и невзрывоопасных шахт. В составе этой линейки:
• Prod Headset 2100
• Prod Analyzer 010
• Prod Tag 401
• Prod Tag 400
• Prod Point 1000
• линейка EXIA разработана для взрывоопасных сред (взрывоопасные шахты, нефте- и газодобывающие и перерабатывающие комплексы). Степень защищенности корпуса соответствует стандарту IP67, оборудование создано во взрывозащищенных корпусах с искробезопасными электрическими цепями питания. В составе линейки:
• Exia Headset 2100
• Exia Tag 301
• Exia Tag 300
• Exia Point 1000

За годы работы мы столкнулись с тем, что нашим партнерам бывает сложно ориентироваться во всем разнообразии предлагаемого нами оборудования. Благодаря разделению аппаратуры на три понятные и логичные линейки, нашим клиентам больше нет необходимости вдаваться в тонкости отличий степеней защиты корпусов – достаточно определиться с тем, где будет использоваться система RealTrac, и выбрать все, что нужно, в подходящей категории оборудования. Михаил Комков технический директор ГК «РТЛ Сервис»

Оборудование каждой линейки входит в состав продуктов:

• RealTrac Позиционирование
• RealTrac Промышленный Wi-Fi
• RealTrac Голосовая связь
• RealTrac Предотвращение столкновений
• RealTrac Интернет Вещей

В каждой линейке оборудования представлены мобильные радиоустройства (теги) для сотрудников и техники, а также теги, предназначенные для встраивания в другие устройства и оборудования, точки доступа для определения местоположения и организации сети голосовой связи и передачи данных, гарнитуры для организации голосовой связи между сотрудниками, разнообразное вспомогательное и сервисное оборудование.

Патент на технологию позиционирования объекта внутри помещения и на открытых территориях

ГК "РТЛ Сервис" получила патент на инновационную и высокоточную технологию определения местоположения объекта внутри помещений и на открытых территориях. Созданием данной разработки занималась сплоченная команда квалифицированных специалистов. Патент был выдан Евразийской патентной организацией (ЕАПО).

Принцип работы запатентованной технологии

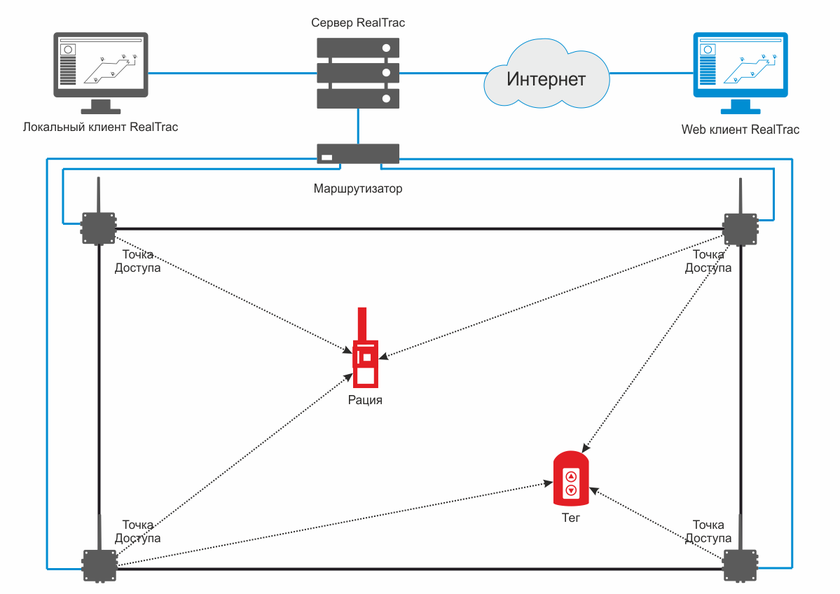

В помещении, на открытой площадке или любом другом объекте устанавливается несколько точек доступа, которые в автоматическом режиме одновременно определяют расстояние до тега. Благодаря уникальным аналитическим алгоритмам система по замерам от трёх точек доступа (с учетом силы сигнала, времени его прохождения и других параметров) вычисляет с точностью до 1 метра положение движущегося тега. Следует отметить, что все расчеты выполняются автоматизировано на сервере, а полученные данные для более информативной подачи визуализируются на виртуальной карте объекта.

Какими особенностями обладает данная технология?

В первую очередь запатентованная система локального позиционирования может похвастаться значительно большей эффективностью и точностью определения местоположения в помещениях объектах и на открытых территориях, где применение глобальных навигационных спутниковых систем является невозможным или затруднительным.

При этом благодаря подключению дополнительных модулей и использованию раций с тегами Вы имеете возможность значительно увеличить функциональность данной системы. Так, например, возможна организация качественной и стабильной голосовой связи, а также мониторинга состояния различных объектов. Это современное и продуманное решение, которое предоставляет возможность вывести на новый уровень эффективность работы любого предприятия!

2016: Система локального позиционирования объектов нового поколения RealTrac 3.0

ГК «РТЛ-Сервис» представила в ноябре систему RealTrac 3.0 – это модульную систему определения местоположения персонала, транспорта и оборудования в закрытых помещениях, под землей и на открытых территориях, где невозможно использование традиционных систем глобального позиционирования.

Ключевые преимущества новой версии системы локального позиционирования ReatTrac 3.0:

Использование новой элементной базы

Переход на новую элементную базу и ее унификация при производстве позволили снизить стоимость оборудования системы RealTrac 3.0 в 4 раза. Это сделало RealTrac 3.0 одной из самых доступных по цене систем локального позиционирования и передачи данных в мире.

Использование запатентованных алгоритмов и новых технологий

Использование собственных запатентованных алгоритмов позиционирования и передачи данных и передовых технологий позволило добиться значительного повышения точности определения местоположения до десятков сантиметров. Еще одним плюсом новой системы RealTrac 3.0 стало повышение стабильности работы локального позиционирования в сложных условиях. В первую очередь стабильности приема и передачи сигнала удалось добиться в шахтах, промышленных и складских комплексах, где наблюдается высокий коэффициент отражения сигнала и множество помех для уверенного позиционирования и передачи данных.

Принцип модульного построения системы

При разработке новой версии системы локального позиционирования повсеместно применялся принцип модульного построения системы. Ключевым преимуществом данного подхода стало то, что клиент может получить только необходимые для решения конкретных задач возможности системы RealTrac 3.0. А при необходимости расширить функциональность за счет дополнительных модулей. Так переход от зонального к точному позиционированию осуществляется с помощью установки платы расширения. Дополнительно удалось снизить зависимость отдельных компонентов системы друг от друга, что повысило стабильность работы и упростило разработку и поддержку компонентов системы.

«Мы сделали систему модульной, и именно такой ее хотят видеть наши партнеры и клиенты. На нашем сайте, а также у аккаунт-менеджеров можно подробнее ознакомиться с решением. Но если коротко, то – не нужно больше выбирать между недорогим и легким во внедрении зональным позиционировании или же дорогим, тяжелым в монтаже и анализе точным позиционированием. Система собирается как конструктор и готова к запуску всего за 20 рабочих дней в режиме зонального позиционирования. Кроме того, это самое эффективное на рынке решение. В дальнейшем, если клиент захочет перейти от зонального к точному позиционированию, а также добавить голос и убрать провода в 70% точек (анкеров), то будет достаточно докупить платы расширения для точек, а также добавить беспроводные точки там – где действительно требуется точное позиционирование. Составив гибридную инфраструктуру с зональным и точным позиционированием. Модуль беспроводной радиосвязи вместе с более продвинутыми версиями тегов позволяет создать на базе системы позиционирования систему связи и даже передачи телеметрии от внешних устройств в нашу систему и наши отчеты, или во внешние системы благодаря одному из лучших в индустрии позиционирования API.» - Полторыхин Тимур, Операционный директор, ГК «РТЛ Сервис».

Наличие открытого API

Система RealTrac 3.0 также получила открытое API для разработчиков, что позволяет интегрировать систему с различными системами клиента. Это позволило реализовать интеграцию с системами СКУД, видеонаблюдения, системами бизнес аналитики и управления.
