TLP-серия — линейка оптопар.
2018
TLP5832
19 апреля 2018 года компания Toshiba Electronics Europe объявила о выпуске оптопары для управления затвором в низкопрофильном корпусе SO8L. Оптопара TLP5832 обеспечивает пиковый выходной ток 2,5 А (IOPH, IOPL) и может непосредственно управлять БТИЗ и МОП-транзисторами среднего класса в таких устройствах, как инверторы для промышленного оборудования, систем кондиционирования воздуха и солнечной энергетики, а также сервоусилители.
Применение корпуса SO8L позволило создать устройство высотой 2,3 мм – примерно на 54 % меньше, чем выпускаемые компанией Toshiba устройства в корпусах SDIP6 и DIP8. Благодаря корпусу SO8L оптопара может использоваться в современных устройствах, где высота монтажа и доступное пространство зачастую ограничены, подчеркнул разработчик.
Несмотря на небольшие размеры ИС обеспечивает напряжение изоляции (BVS) 5000 В (среднеквадратичное значение), а также гарантирует длину пути утечки и величину зазора минимум 8,0 мм, что позволяет применять ее в составе систем, требующих высокой эффективности изоляции, включая устройства, критически важные с точки зрения безопасности, отметили в Toshiba.Группа компаний «ВДГБ»: 28 лет успеха на рынке 1С
Оптопара TLP5832 имеет гарантированное время задержки распространения сигнала (tPLH, tPHL) 200 нс и неравномерность задержки распространения сигнала (tPsk) ±80 нс во всем диапазоне рабочих температур от -40 до +110 °C. Это позволяет создавать высокоэффективные схемы инверторов за счет снижения проектных допусков по температуре.
Поставки устройств начались с апреля 2018 года.

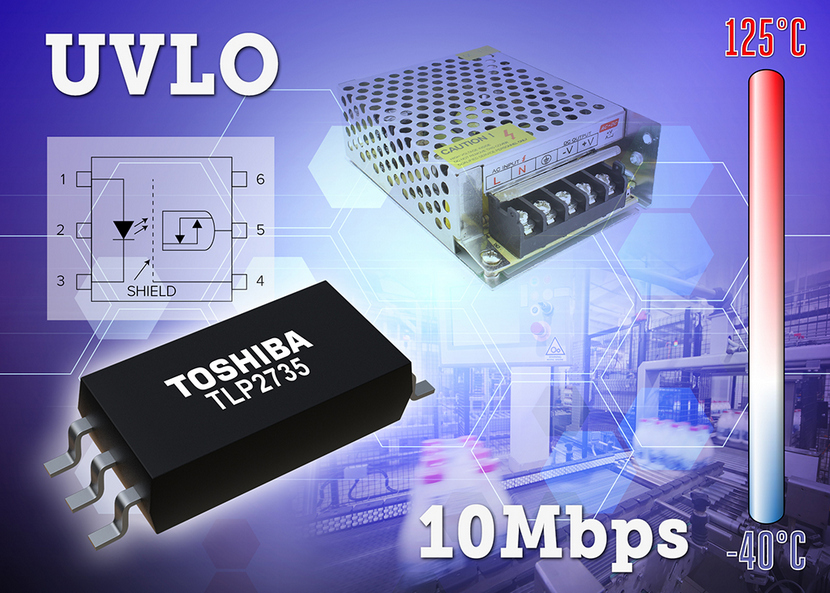

TLP2735
20 марта 2018 года компания Toshiba Electronics Europe представила быстродействующую интегральную оптопару для развязки сигналов управления затвором МОП-транзисторов. TLP2735 – первая оптопара Toshiba с функцией блокировки при пониженном напряжении (UVLO) с гистерезисом.
Функция UVLO снижает чувствительность оптопары к помехам, которые создаются в кабелях питания, и позволяет предотвращать ложные срабатывания при включении. Благодаря минимальному напряжению изоляции 5 кВ между входом и выходом (среднеквадратичное значение) и соответствию стандарту безопасности для оптопар IEC60747-5-5 устройство TLP2735 может применяться в системах, требующих высокого уровня эффективности развязки.
Диапазон рабочих напряжений питания на стороне выхода составляет от 9 до 20 В и соответствует напряжениям затвора МОП-транзисторов. Высокое напряжение питания также позволяет использовать устройство для развязки входов интеллектуальных силовых модулей.
TLP2735 имеет низкую задержку распространения 100 нс (макс.) и обеспечивает скорость передачи данных 10 Мбит/с.
Устройство выпускается в низкопрофильном корпусе SO6L для поверхностного монтажа с максимальной высотой 2,3 мм, который обеспечивает длину пути утечки и величину зазора 8 мм в соответствии с требованиями к усиленной изоляции. Благодаря диапазону рабочих температур от -40 до 125 °C устройство подходит для работы в защищенных промышленных системах.
2017

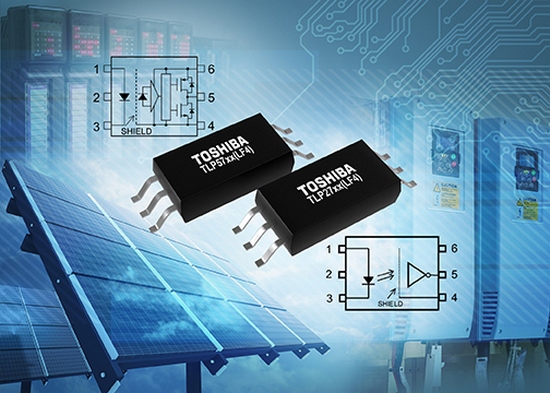

TLP57xx(LF4) и TLP27xx(LF4)
3 октября 2017 года компания Toshiba Electronics Europe сообщила о расширении линейки оптопар с логическим выходом в корпусе SO6L и и представила устройства в корпусе SO6L (LF4) с увеличенным шагом выводов.
Оптопары могут интегрироваться непосредственно на печатных платах, предназначенных для монтажа устройств в корпусе SDIP6 F-типа. Высота корпуса SO6L (LF4) 2,3 мм - на 45% ниже высоты корпуса SDIP6 F-типа, что позволяет использовать устройства в условиях ограниченного пространства, например, при монтаже на нижней стороне печатной платы.
Шаг выводов корпуса SO6L (LF4) 9,35 мм, что обеспечивает безопасную длину пути утечки 8,0 мм и напряжение изоляции 5 кВ (мин. среднеквадратичное значение).
Устройства подходят для различных сфер применения, включая высокоскоростные цифровые интерфейсы, интерфейсы ввода-вывода, ПЛК, интеллектуальные силовые модули и инверторы для систем кондиционирования воздуха, промышленные устройства и устройства для отрасли солнечной энергетики.
На 3 октября 2017 года начато серийное производство оптопар с логическим выходом в корпусе SO6L.
TLP5214A
1 сентября 2017 года компания Toshiba Electronics Europe объявила о выпуске интеллектуальной оптопары с драйвером затвора TLP5214A для управления биполярными транзисторами с изолированным затвором (БТИЗ) средней мощности и мощными МОП-транзисторами. Устройство имеет улучшенную по сравнению с моделью TLP5214 функцию определения выхода из насыщения.
Оптопара TLP5214A предназначена для различных областей применения, в которых используются МОП-транзисторы и БТИЗ, включая промышленные инверторы, инверторы систем солнечной энергетики, инверторы кондиционеров воздуха и сервоусилители.
Встроенные функции обеспечивают работу в заданных режимах за счет подавления кратковременных импульсных помех при переключении и определении выхода из насыщения. В качестве оптимизированной модели TLP5214 устройство имеет время блокировки измерения напряжения насыщения (DESAT) по переднему фронту 1,1 мкс (типовое значение) и время фильтрации DESAT 90 нс (типовое значение). Время плавного отключения (7 мкс) увеличено вдвое по сравнению с предшественником.
Напряжение изоляции устройства составляет 5000 В (среднеквадратичное значение), а минимальная длина пути утечки и величина зазора равны 8 мм.
TLP5214A работает при напряжении питания от 15 до 30 В (пиковый выходной ток может достигать ±4,0 А), отличается малой задержкой распространения (150 нс при неравномерности ±80 нс), что позволяет позволяет использовать устройство в быстродействующих системах. TLP5214A выпускается в корпусе SO16L с максимальной высотой 2,3 мм, который соответствует требованиям всех основных стандартов безопасности.
По информации Toshiba, TLP5214A уже поставляются серийными партиями.
