На «Пензенской ТЭЦ-1» завершили техперевооружение АИИС контроля показателей водно-химического анализа и показателей химреагентов
Заказчики: Пензенская ТЭЦ-1 Подрядчики: КРУГ НПФ Продукт: ПТК КРУГ-2000Второй продукт: SCADA КРУГ-2000 Дата проекта: 2015/03 — 2023/02
|
Содержание |
2023: Водно-химический баланс «Пензенской ТЭЦ-1» под контролем «ПАК ПТК Круг-2000»
Компанией «КРУГ» завершено техперевооружение автоматизированной информационно-измерительной системы контроля показателей водно-химического анализа и показателей химреагентов (АИИС ВХА) Пензенской ТЭЦ-1. Об этом 3 мая 2023 года сообщила компания «КРУГ».
АИИС ВХА функционирует на базе программно-аппаратного (программно-технического) комплекса ПТК КРУГ-2000 и предназначена для автоматизации контроля водно-химического режима котлов №10, №11, турбин №7, №8, контроля заполнения баков и учета химреагентов.
Пензенская ТЭЦ-1 входит в состав филиала «Мордовский» ПАО «Т Плюс» и обеспечивает энергией промышленные предприятия и 89% поставок тепловой энергии для населения, проживающего в муниципальном жилом фонде г. Пензы: установленная тепловая мощность – 805 Гкал/ч, установленная электрическая мощность – 310 МВт.
АИИС ВХА Пензенской ТЭЦ-1 оснащена шкафами сбора данных с контроллерами DevLink-С1000 и модулями ввода-вывода DevLink-A10, серверным шкафом со специализированным оборудованием, шкафами ВОЛС.
АРМ диспетчера системы под управлением российской SCADA КРУГ-2000 осуществляет сбор, обработку, визуализацию и долговременное хранение данных. На АРМ начальника химцеха (WEB-клиент) отображаются данные с узлов учета ресурсов.Бизнес переходит на российское ПО, но отнюдь не массово
Компанией «КРУГ» выполнены следующие работы:
- проектирование шкафов сбора данных и верхнего уровня системы;
- поставка программно-технического комплекса;
- прокладка оптоволоконных линий связи;
- инжиниринговые, шефмонтажные и пусконаладочные работы.
Внедрение системы АИИС ВХА на Пензенской ТЭЦ-1 позволяет продлить срок службы основного энергетического оборудования (энергетических котлов и турбин) за счет точного оперативного контроля параметров техпроцесса с возможностью быстрого принятия решений оперативным персоналом.
2020: Модернизация автоматизированной системы коммерческого учета тепловой энергии Пензенской ТЭЦ-1
13 ноября 2020 года стало известно о модернизации автоматизированной системы коммерческого учета тепловой энергии Пензенской ТЭЦ-1.
Как пояснялось, точность и прозрачность учета тепловой энергии напрямую влияет на экономические показатели функционирования ТЭЦ. Для подтверждения требуемых метрологических характеристик система коммерческого учета отпущенной тепловой энергии и теплоносителя потребителям должна проходить обязательную государственную сертификацию.
Введение обновленных узлов учета и требования по сертификации обусловили необходимость модернизации существующей автоматизированной системы коммерческого учета тепловой энергии (АСКУТЭ) Пензенской ТЭЦ-1.
Основной целью проекта было повышение оперативности и точности учета тепловой энергии и теплоносителя, отпущенной Пензенской ТЭЦ-1 своим потребителям. Для достижения поставленной цели необходимо было провести сертификацию АСКУТЭ Пензенской ТЭЦ-1 с обновлением уже имеющегося программного обеспечения.
АСКУТЭ Пензенской ТЭЦ-1 предназначена для сбора технологических параметров с приборов учета тепловой энергии и предоставления информации на АРМ персонала ТЭЦ, а также последующей передачи данных в централизованную систему диспетчеризации ПАО «Т Плюс». Территориально системой охвачены большие части Ленинского и Железнодорожного районов, а также часть Октябрьского района г. Пензы.
Реализация проекта была поручена компании «КРУГ» как разработчику существующей системы учета тепловой энергии Пензенской ТЭЦ-1.
Объекты системы: тепловычислители СПТ-961.2, ультразвуковые расходомеры УРЖ2КМ, датчики, сужающие устройства.
Система осуществляет:
- Учет отпущенной тепловой энергии потребителям
- Контроль тепловых и гидравлических режимов работы системы теплоснабжения
- Контроль рационального использования тепловой энергии и теплоносителя
- Формирование отчетных документов по параметрам теплоносителя: массы, температуры и давления.
Получено свидетельство Росстандарта РФ на АСКУТЭ Пензенской ТЭЦ-1 (регистрационный №78399-20).
Функции системы:
- Отображение на мониторах АРМ всех параметров учета тепловой энергии и параметров теплоносителей
- Отображение диагностической информации о наличии связи с приборами учета тепловой энергии
- Протоколирование всех событий системы
- Формирование и печать отчетных документов – ведомостей учета
- Синхронизация времени абонентов системы
- Передача оперативных данных в централизованную систему диспетчеризации ПАО «Т Плюс» по протоколу МЭК-60870-5-104.

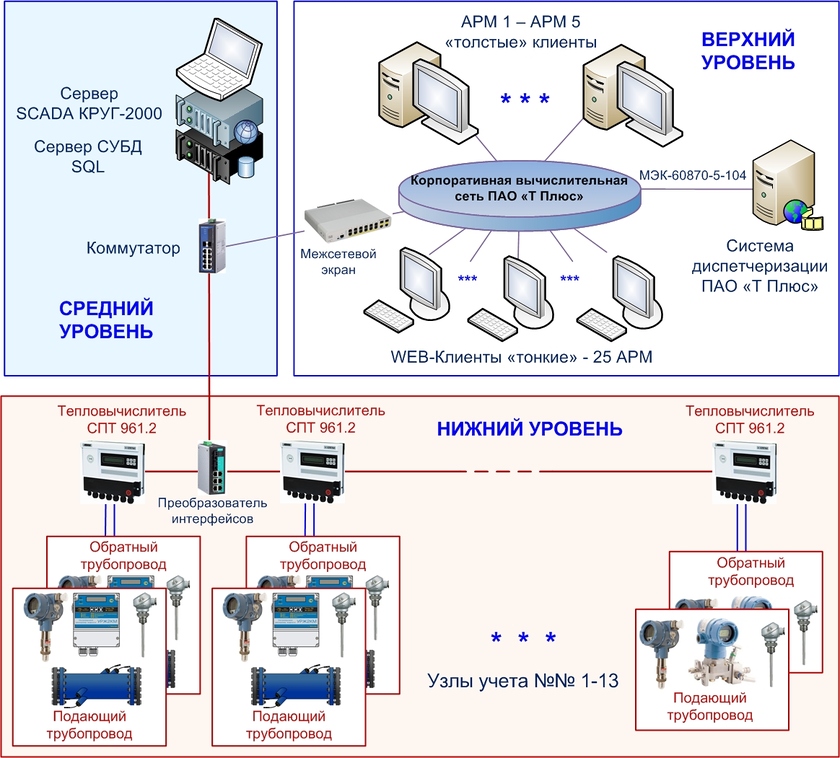

АСКУТЭ представляет собой трехуровневую систему, реализованную на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000), который, помимо прочего, обеспечивает возможность взаимодействия с OPC-сервером приборов «ЛОГИКА». Система предназначена для сбора и архивирования измерительной информации с узлов учета тепловой энергии (УУТЭ). Сервером с установленной обновленной версией SCADA КРУГ-2000 выполняется обработка полученных данных и представление результатов измерений и расчета на АРМ технического персонала в виде таблиц, графиков и мнемосхем посредством WEB-интерфейса.
Первый (нижний) уровень системы включает в себя узлы учета тепловой энергии, установленные в котлотурбинном цехе Пензенской ТЭЦ-1 и включающие в себя:
- измерительные преобразователи расхода, давления и температуры
- комплектные шкафы учета (тепловычислители СПТ-961.2, система обеспечения питания, каналообразующая аппаратура).
Во второй (средний) уровень системы входят:
- сервер АСКУТЭ
- оборудование связи сервера АСКУТЭ с устройствами первого уровня.
Третий (верхний) уровень системы представлен:
- рабочими станциями (АРМ) пользователей системы:
- классические desktop-клиенты («толстые») – 5 АРМ.
- Web-Клиенты («тонкие») – 25 АРМ.
Модернизация АСКУТЭ обеспечила:
- Ввод в эксплуатацию коммерческих узлов учета тепловой энергии
- Возможность расчета отпуска тепловой энергии по станции
- Предоставление точной и оперативной информации по узлам учета тепловой энергии
- Передачу данных во внешнюю систему по протоколу МЭК-60870-5-104 в централизованную систему диспетчеризации ПАО «Т Плюс»
- Уменьшение затрат на ремонт и замену оборудования благодаря оперативному мониторингу нагрузки и режимов потребления электроэнергии.
Компанией «КРУГ» выполнены работы по разработке ПСД, сертификации АСКУТЭ, обновлению программного обеспечения, инжинирингу и пусконаладке системы.
2019: Внедрение АСУ теплоснабжением района «Жилгородок»
13 февраля 2019 года компания «КРУГ» сообщила, что выполнены работы по внедрению автоматизированной системы управления теплоснабжением района «ЖИЛГОРОДОК» от ИТП Пензенской ТЭЦ-1 на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000).
По информации компании, внедренная АСУ ТП предназначена для контроля и управления снабжением тепловой энергией и горячей водой микрорайона «ЖИЛГОРОДОК» и для внутреннего потребления ТЭЦ-1.
Автоматизированная система диспетчерского управления АО «Т Плюс Теплосеть Пенза» разработана с применением типовых технических решений по автоматизации центральных тепловых пунктов и созданию диспетчерских систем управления оборудованием теплосетей.
Промышленный контроллер DevLink-C1000 с модулями ввода-вывода DevLink-A10 обеспечивает:
- управление сетевыми электронасосами и запорной арматурой
- контроль состояния насосов и задвижек
- сбор и обработку информации от тепловычислителей СПТ-961 и датчиков (данные датчиков температуры, давления).
Верхний уровень системы представлен АРМ оператора под управлением российской SCADA КРУГ-2000. Компанией «КРУГ» выполнены работы по проектированию, поставке оборудования, инжинирингу, монтажу и пусконаладочным работам.
2016: Внедрение системы управления отбором пара от турбин
24 февраля 2016 года компания «КРУГ» сообщила о проекте внедрения системы управления отбором пара от турбин Т-110/120-130 ст. №7 и №8 Пензенской ТЭЦ-1. Технологическая платформа проекта ПТК КРУГ-2000.
Итог проекта
Для корректного управления и индикации состояния насосов введен межконтроллерный обмен между системой отбора пара ТГ №7 и ТГ №8. Внедрение АСУ отбором пара от турбогенераторов Т-110/120-130 ст. №7 и №8 обеспечило повышение экономических показателей станции, повысило надежность работы оборудования за счет передовых технологий контроля и управления, обеспечить персонал своевременной и достоверной информацией о ходе технологического процесса и состоянии оборудования.
