«Компас-3D» — система трехмерного проектирования, разрабатываемая российской компанией «Аскон».

Ключевой особенностью продукта является использование собственного математического ядра С3D и параметрических технологий, разработанных специалистами «Аскон».

«Компас-3D» обеспечивает поддержку наиболее распространенных форматов 3D-моделей (STEP, ACIS, IGES, DWG, DXF), что делает возможным организовывать обмен данными со смежными организациями и заказчиками, использующими в работе любые CAD / CAM / CAE-системы.

История развития продукта

2024

Совместимость с «МСВСфера АРМ» 9

ОС «МСВСфера» совместима с системой 3D-проектирования КОМПАС-3D. Это сотрудничество упрощает переход промышленных предприятий на отечественное ПО, позволяя инженерам использовать привычные инструменты проектирования в среде российской операционной системы. Об этом Softline сообщил 19 сентября 2024 года.

Проведенные совместно с компанией-разработчиком АСКОН испытания показали корректную работу ОС «МСВСфера АРМ» 9 с системой КОМПАС-3D. КОМПАС-3D применяют для проектирования изделий основного и вспомогательного производств в различных отраслях промышленности, в том числе в машиностроении, приборостроении, металлургии, промышленном и гражданском строительстве, при производстве товаров народного потребления и не только.Ранкинг TAdviser100: Крупнейшие ИТ-компании в России 2024 72.8 т

Операционная система «МСВСфера» внесена в список отечественного программного обеспечения и входит в семейство ОС, которые с 2013 года используются в государственных и коммерческих организациях. Версия для автоматизированных рабочих мест обеспечивает удобную и функциональную среду для конечных пользователей, поддерживая большой спектр офисных и специализированных приложений.

Проверка работоспособности КОМПАС-3D v22 на операционной системе «МСВСфера АРМ» 9 производилась по сценариям работы пользователей, которые рассматриваются в рамках обучающего курса «Трехмерное моделирование деталей и сборочных единиц в системе КОМПАС-3D».

Мы стремимся обеспечить пользователям ОС "МСВСфера" большой выбор совместимого [1], включая востребованные отраслевые решения. Подтверждение совместимости с КОМПАС-3D, признанным стандартом для проектирования в промышленности, это важный шаг в этом направлении. Теперь российские предприятия могут использовать привычный инструментарий КОМПАС-3D на базе отечественной реестровой ОС, что способствует повышению их технологической независимости, — прокомментировал Мурад Мирзоев, директор по развитию «Инферит».

Выпуск КОМПАС-3D с полной поддержкой Linux планируется в 2025 году, альфа-версию мы уже демонстрируем заказчикам, а бета-версия ожидается до конца 2024 года. Однако возможность работы в КОМПАС-3D на отечественных операционных системах, основанных на Linux, доступна с 2022 года — с использованием приложения WINE@Etersoft. Компоненты данного решения включены в Реестр российского программного обеспечения, а пользователям оказывается гарантийная и техническая поддержка. Мы регулярно проверяем работоспособность связки продуктов "КОМПАС-3D + WINE@Etersoft" с различными операционными системами. Работы по тестированию ОС `МСВСфера` успешно завершены, совместимость подтверждена, — отметил Дмитрий Гинда, директор по маркетингу «АСКОН-Системы проектирования».

КОМПАС-3D версии 23 с инструментами для работы с полигональной геометрией

АСКОН 4 июля 2024 года представил 23-ю версию своего флагманского продукта — системы трехмерного проектирования КОМПАС-3D. Ориентиром в ее разработке стали потребности предприятий высокотехнологичных отраслей промышленности.

Вместе с базовыми инструментами 3D и 2D-проектирования обновлены отраслевые приложения для КОМПАС-3D.

Обновленная версия содержит расширенные возможности проектирования, реверс-инжиниринга, работы с импортированной геометрией, инструментами моделирования изделий сложных форм. Мы убеждены, что реализованные в этой версии предложения предприятий высокотехнологичных отраслей будут массово востребованы всеми пользователями, сказал Игорь Волокитин, директор по продукту КОМПАС-3D.

Продолжается разработка нативного КОМПАС-3D для отечественных операционных систем на базе Linux. В 2024 году планируется выпуск бета-версии. Работаем по плану в соответствии с утвержденной дорожной картой.

В распоряжении инженеров появились инструменты для работы с полигональной геометрией, которые упростят задачу реверс-инжиниринга. Добавлена возможность указания направляющего объекта и управления числовым параметром поверхности, создаваемой по подобию полигонального объекта. Команда Анализ отклонений поможет оценить отклонения полигонального объекта от тела поверхности или грани. Результат анализа отобразится в виде цветовой карты.

Новые команды Прямой и Дуговой паз умеют строить геометрические объекты типа «паз» в 3D-эскизе, фрагменте или чертеже. Работу конструктора упростит возможность построения элементарных тел в виде параллелепипеда, цилиндра или сферы по заданным параметрам, т. е. без использования исходных объектов, эскизов, осей, кривых.

Всем, кто работает с большой номенклатурой изделий, будет полезно автоматическое создание новых файлов моделей по модели-шаблону на основе данных из электронной таблицы — Семейство моделей.

Благодаря команде Заменить компоненты пользователь сможет задать новый файл-источник для одного или нескольких компонентов сборки с возможностью установки соответствия между старыми и новыми элементами.

Для работы с 3D-моделями, импортированными из других CAD-систем, добавлены команды прямого редактирования:

• Заменить грани — замена выбранных граней тела или поверхности новыми.
• Изменить размер скругления — поможет отредактировать скругление с постоянным радиусом, увеличив или уменьшив значение радиуса.
• Изменить размер грани — поможет отредактировать диаметр цилиндрической или сферической грани.

При построении элемента по траектории теперь можно управлять изменением формы сечения при его движении вдоль траектории.

Одна из самых запрашиваемых пользователями новинок — Поверхность скругления. Эта команда создает поверхность перехода между двумя наборами поверхностей, которые могут не иметь общего ребра.

Значение свойства «Наименование» теперь может включать ссылку и простой текст или несколько ссылок. Создание нескольких ссылок в наименовании может потребоваться, например, при вводе информации о детали без чертежа, если ее наименование дополняется обозначением материала или размерами, необходимыми при изготовлении.

Команда Передать в источник позволит передать значения свойств «Обозначение», «Наименование» и «Примечание» из изделия в его составные части. Передавать выбранные свойства можно как для отдельной составной части, так и для всех его составных частей.

Существенные изменения произошли в ключевом приложении для механического проектирования «Валы и механические передачи». При работе с документом КОМПАС-Деталь теперь можно создавать и редактировать модель вала на основе встроенной 2D-модели вала. 2D- и 3D-модели вала хранятся в одном файле детали и ассоциативно связаны.

Добавлена возможность генерации трехмерной модели «Звездочки с цепной зубчатой передачей».

В модуле «Разъемные соединения» появился тип соединения – шпилечное. Повышена интеллектуализация размещения крепежа. Для упрощения вставки готовых болтовых, винтовых, шпилечных соединений теперь используются шаблоны, с помощью которых расставлять соединения по модели можно буквально в несколько кликов.

В приложениях «Оборудование: Металлоконструкции» и «Оборудование: Трубопроводы» стал удобнее выбор объектов из справочника ПОЛИНОМ:MDM: профилей металлопроката, экземпляров сортамента труб и арматуры. В обновленной версии введен специализированный пользовательский интерфейс, который позволяет выбирать элементы удобным способом и в соответствии с контекстом решаемой задачи.

Доработаны приложения для проектирования электрооборудования «Конвертор eCAD — КОМПАС» и «Оборудование: Кабели и жгуты». Доработки направлены на повышение интеграции с различными системами, в т.ч. с «КОМПАС-Электрик» и САПР «Макс». В приложении «Оборудование: Кабели и жгуты» теперь возможно моделирование условных проводников при отсутствии марок кабелей в соединении.

Начиная с 23-й версии в приложении «Технология: ТХ» возможно создавать схемы принципиальные (P&ID), работа организована в формате единого проекта, что упрощает управление и координацию.

База, включенная в среду проектирования, содержит основные УГО для оборудования, арматуры и контрольно-измерительных приборов и автоматики (КИПиА). Для удобства предусмотрена возможность создания шаблона пользовательского оборудования и контрольных точек с добавлением необходимых атрибутов и настройкой для подключения.

Для схем доступно построение линий трубопроводов в различных режимах трассировки. В режиме отображения можно настраивать параметры трасс, такие как изоляция или подогрев, а также автоматически задавать направление потока и определять конструктивные элементы.

В приложении «Электроснабжение: ЭС/ЭМ» оптимизирован автоподбор соединителей для кабельных конструкций. Система автоматически перестраивает и подбирает соединительные элементы, оставляя пользователю лишь визуальную оценку правильности подбора конструкции.

В конструкторе трасс доступно отображение окружающей обстановки. В режиме реального времени отображаются каркас здания, размещенное оборудование и сама трасса. Это позволяет оценить ситуацию и внести необходимые коррективы в кабельные конструкции.

Благодаря предложениям пользователей расширены функциональные возможности приложений «Наружные сети: НВК», «Тепловые сети: ТС» и «Газоснабжение: ГСН»: включен расчет методом ННБ по СП 341.1325800.2017.

Ведомость пикетов пересечения плетей сетей с коммуникациями теперь оформлена в табличную форму, которую можно разместить на топоплане.

Для всех приложений решена задача выгрузки трассы трубопровода в файл DXF. Это позволяет экспортировать профиль и план трассы в формат, используемый в сторонних системах, сохраняя все ключевые данные.

2023

Совместимость "КОМПАС-3D" v22 с Astra Linux Special Edition 1.7

САПР КОМПАС-3D v22 получила сертификат, подтверждающий ее работоспособность в среде ОС Astra Linux Special Edition 1.7. Совместное решение подходит для всех отраслей промышленности, с его помощью инженеры могут моделировать детали и сборки, работать с документами и эскизами, автоматически получать чертежи, спецификации и т.д. Об этом «Группа Астра» сообщила 15 ноября 2023 года.

В ходе тестирования эксперты убедились, что импортонезависимый программный стек работает корректно и стабильно: функциональные возможности его компонентов в полной мере доступны на рабочих местах под управлением Astra Linux.

КОМПАС-3D используется для проектирования изделий основного и вспомогательного производств в авиастроении, судостроении, машиностроении, приборостроении, металлургии, промышленном, гражданском строительстве и множестве других отраслей. Его применение позволяет инженерам создавать новую технику, а также обеспечивать ее модернизацию и сопровождение. В актуальной версии продукта имеются развитые возможности для трехмерного моделирования, в том числе объектного, поверхностного, твердотельного и листового, поддерживаются прямое редактирование геометрии и обмен данными с другими CAD-пакетами. Система зарегистрирована в реестре Минцифры и полностью импортонезависима: она построена на отечественном геометрическом ядре C3D, сертифицированном для работы под Astra Linux.

Мы заинтересованы, чтобы все актуальные версии наших продуктов имели полную совместимость с ОС Astra Linux, используемой у наших заказчиков. Поэтому тесно сотрудничаем с «Группой Астра» и с выпуском каждой новой версии КОМПАС-3D проводим соответствующий комплекс проверок для получения сертификата. Подобный сертификат имеет КОМПАС-3D версии v21, и вот теперь v22,— сказал Игорь Волокитин, директор по продукту КОМПАС-3D.

С уходом западных вендоров с российского рынка и необходимости перехода на отечественное ПО для клиентов важно получить не просто отдельные решения, а целый комплекс продуктов, который в полном объеме будет удовлетворять их потребности. Особенно это важно для предприятий, использующих в своей работе САПР-решения, такие как КОМПАС-3D. За последнее время компания АСКОН и «Группа Астра» провели огромную работу с целью достижения высокого уровня продуктовой совместимости, и мы не собираемся останавливаться на достигнутом, — сказал Кирилл Синьков, руководитель отдела по работе с технологическими партнерами «Группы Астра».

КОМПАС-3D v22

3 июля 2023 года компания АСКОН представила 22-ю версию своего флагманского продукта системы трехмерного моделирования КОМПАС-3D. Обновлены: КОМПАС-3D, КОМПАС-График, а также приложения для проектирования в различных отраслях промышленности. Обновленная версия расширяет возможности проектирования высокотехнологичных изделий. Пользователи получат еще больше инструментов для реализации своих проектов: ряд изменений в области твердотельного, поверхностного и листового моделирования, оптимизация работы с полигональными объектами в процессе реверс-инжиниринга, оптимизация работы со спецификацией и редактором состава изделия.

Мы продолжаем развивать наши продукты в соответствии с дорожной картой, которая в процессе непрерывного взаимодействия с заказчиками и уточнения требований помогла перейти от реализации обобщенных функциональных блоков к решению конкретных задач предприятий высокотехнологичного машиностроения. В дополнение, перед нами стоит еще одна очень важная стратегическая задача – адаптировать КОМПАС-3D для отечественных операционных систем, поэтому уже в рамках v22 разработан внутренний прототип нативной версии КОМПАС под Linux. поведал Игорь Волокитин, директор по продукту КОМПАС-3D

По информации компании, КОМПАС-3D v22 включает в себя несколько сотен функциональных изменений и три дополнительных приложения. На июль 2023 года версию уже попробовали более 800 пользователей в рамках альфа- и бета-тестирования. Укрупненно изменения представлены в следующие блоках.

3D-МОДЕЛИРОВАНИЕ

Одним из самых популярных и востребованных изменений по версии альфа- и бета-тестировщиков КОМПАС-3D v22 стала возможность создания в модели вариантов ее геометрического представления. Функциональность будет полезна для представления сборочной модели в различных рабочих состояниях (с подвижными компонентами, находящимися в крайних положениях, и т. п.) или без некоторых деталей или конструктивных элементов — для создания упрощенных представлений в чертеже, а также для решения других задач, в которых одна и та же геометрическая модель может быть представлена по-разному.

Значительно оптимизирована диагностика эскиза. Добавлена цветовая индикация информационных и избыточных размеров, геометрических объектов, не имеющих ни одной степени свободы, объектов и ограничений, потерявших связь. В процессе редактирования эскиза состояние его определенности отображается на значке режима эскиза.

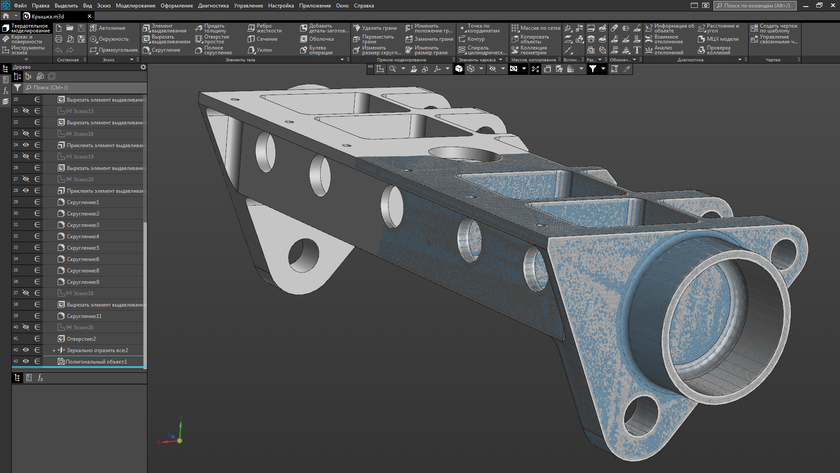

Обновленная версия расширяет возможности работы с полигональными объектами для решения задач реверс-инжиниринга. Появилась возможность построить линии пересечения полигонального объекта с плоскостью или другим полигональным объектом, а также создать поверхность (плоскую, цилиндрическую, коническую, сферическую) по подобию полигонального объекта.

Еще одна возможность: автоматический учет наличия в детали объекта-заготовки. Тексты указаний на заготовку в спецификации и чертеже полностью соответствуют ГОСТ. В каркасно-поверхностном моделировании появились дополнительные команды, которые помогут нанести на грань модели траектории движения инструмента, контура паза или надписи/логотипа, а также получить развертки кривых на плоскость. Изменение кривизны Сплайна по точкам теперь можно сделать более плавным благодаря дополнительным параметрам управления порядком и сглаживанием.

2D-ПРОЕКТИРОВАНИЕ

Появилась специальная панель инструментов, которая призвана оптимизировать удобство работы с командой «Ограничения объекта». После указания объекта она автоматически возникает около курсора и позволяет снять или наложить на этот объект ограничения. Команда «Добавить общее наименование» автоматически создаст или исключит из спецификации общее наименование для группы стандартных изделий или материалов.

ПРИЛОЖЕНИЯ В МАШИНОСТРОЕНИИ

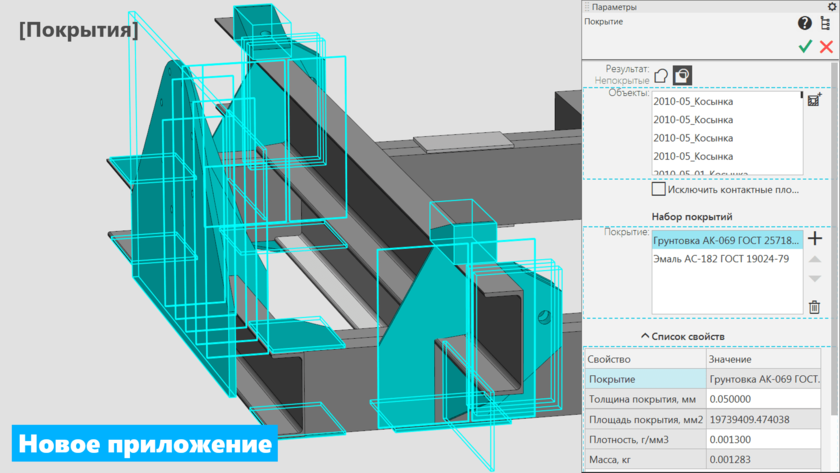

КОМПАС-3D v22 пополнился следующими приложениями: «Оборудование: Системы вентиляции», «Разъемные соединения» и «Покрытия». Последнее получило наибольшее количество отзывов среди первых испытателей КОМПАС-3D v22 и поможет создавать в 3D-моделях различные типы покрытий с указанием их свойств и характеристик.

Приложение «Оборудование: Сварные соединения» переименовано в «Неразъемные соединения» и получило функциональные изменения. Теперь можно моделировать не только сварные, но и клеевые соединения, а также выполнять расчет площади склеивания и массы материала.

Важное изменение произошло в приложениях, с которыми знаком любой пользователь КОМПАС-3D — «Материалы и Сортаменты для КОМПАС-3D» и «Стандартные Изделия для КОМПАС-3D». Теперь приложения переведены на единую технологическую платформу инженерных и справочных данных. Пользователи получат единый интерфейс и логику работы, быстрый поиск справочных данных, управление данными о стандартных изделиях, увеличение номенклатуры справочных данных в поставке, более тесную связь с другими приложениями.

ПРИЛОЖЕНИЯ В СТРОИТЕЛЬСТВЕ

Приложения «Электроснабжение: ЭС/ЭМ» упростят и оптимизируют работу специалистов, которые решают комплексные задачи при проектировании электрооборудования. С помощью встроенного 3D-окна «Конструктор трасс» можно быстро создать единую 3D-модель конструкций трасс и оборудования, включая узлы кабельных конструкций. Внутренняя интеграция с КОМПАС-Электрик поможет передать данные для проектирования электрооборудования на электротехнической модели (ЭТМ) всего одним нажатием кнопки.

В приложениях «Газоснабжения: ГСН», «Наружные сети: НВК» и «Тепловые сети: ТС» доступен выбор ГОСТ для оформления профилей и таблиц под профиль. Специалисты, работающие с магистральными трубопроводами, отметят форму, соответствующую техническому регламенту «СТО Газпром 2-3.5-695-2013».

Совместимость с ОС Роса «Хром» и «Фреш»

Компания НТЦ ИТ Роса 2 июня 2023 года сообщила о полной совместимости ОС РОСА «ХРОМ» и ОС РОСА «ФРЕШ» с системой трехмерного моделирования КОМПАС-3D, разработанной компанией АСКОН, а также с программным продуктом WINE@Etersoft версии 8, х86_64, созданным компанией «Этерсофт». Подробнее здесь.

Совместимость ОС Astra Linux Special Edition и системы КОМПАС-3D v21

10 февраля 2023 года ГК «Астра» сообщила о том, что совместно с компанией АСКОН завершили комплекс испытаний работоспособности системы автоматизированного проектирования (САПР) КОМПАС-3D v21 в среде ОС Astra Linux Special Edition. По результатам проверок вендоры подтвердили, что продукты совместимы: на рабочих местах под Astra Linux с применением WINE@Etersoft можно использовать и базовую САПР, и все приложения для машино- и приборостроения. Таким образом, российским организациям и промышленным предприятиям доступен импортонезависимый программный стек, компоненты которого включены в реестр Минцифры.

С помощью ПО КОМПАС-3D инженеры во всех отраслях промышленности создают технику, ее модернизируют и обеспечивают сопровождение в ходе производства устройств. В актуальной версии продукта реализованы развитые возможности для трехмерного моделирования, в том числе объектного, поверхностного, твердотельного и листового, кроме того, поддерживаются прямое редактирование геометрии и обмен данными с другими CAD-пакетами. Система полностью импортонезависима: она построена на отечественном геометрическом ядре C3D, сертифицированном для работы под Astra Linux.

КОМПАС-3D прошел все тесты, затронувшие широкий набор операций, которые обычно выполняют пользователи САПР. В их числе работа с документами и эскизами, моделирование деталей и сборок, автоматическое получение чертежей и спецификаций, применение библиотек стандартных изделий и материалов.

Запуск приложений КОМПАС-3D на ОС Astra Linux с применением WINE@Etersoft сначала происходил нестабильно, работать в такой конфигурации было бы некомфортно. Специально для совместимости с ОС Astra Linux Special Edition было доработано приложение "Валы и механические передачи". Таким образом, можно говорить не просто о запуске КОМПАС-3D в среде Astra Linux через WINE@Etersoft, но и об отладке самого кода САПР для обеспечения надежной и бесперебойной работы пользователей, отметил Дмитрий Гинда, директор по маркетингу АСКОН-Системы проектирования.

Критически важно обеспечить бесперебойную работу и рост всех отраслей экономики, особенно промышленности. Для этого необходимо как можно скорее обеспечить рынок совместимыми импортонезависимыми ИТ-продуктами, функционал и надежность которых не уступают тем, что реализованы в зарубежных решениях. Поэтому вместе с коллегами по ИТ прикладываются много усилий к тому, чтобы технологические стеки, состоящие из софта, работали корректно, и ими было удобно пользоваться. Возможность применения КОМПАС-3D под Astra Linux — это важное достижение, и компания благодарит всех, кто участвовал в тестах и адаптации ПО, за эффективное сотрудничество и включенность, прокомментировал Дмитрий Тараканов, руководитель департамента развития технологического сотрудничества ГК «Астра».

Анонс ADEM CAM для системы «Компас-3D»

Компания АСКОН совместно с партнером по консорциуму «РазвИТие» группой компаний ADEM представила продукт ADEM CAM для КОМПАС-3D – полноценную CAD/CAM систему, построенную на российских программных компонентах. Об этом компания АСКОН сообщила 6 февраля 2023 года. Подробнее здесь.

2022

Совместимость «КОМПАС-3D» v21 с «Альт Рабочая станция» 10

Версия системы автоматизированного проектирования КОМПАС-3D v21 устойчиво работает в операционной системе «Альт Рабочая станция» 10. Совместимость решений обеспечена российским приложением WINE@Etersoft. Импортонезависимый программный стек служит для безопасного применения в промышленности и инженерном образовании. Все три продукта включены в Единый реестр российского ПО. Об этом 29 декабря 2022 года сообщила компания АСКОН.

Совместимость ОС и САПР — результат технологического партнерства трех компаний. По мере выхода версий программных продуктов инженеры заново обеспечивают их стабильно воспроизводимую совместную работу. Предыдущая версия КОМПАС-3D также работала с операционными системами «Альт Рабочая станция», «Альт Сервер», «Альт Образование» и «Альт 8СП», поддержку их совместной работы тоже обеспечивал WINE@Etersoft.

В процессе тестирования КОМПАС-3D v21 в ОС «Альт» через приложение WINE@Etersoft проверялись наиболее часто используемые инженерами операции: создание документов и эскизов, создание вспомогательной геометрии, создание сборок, выпуск чертежей и спецификаций, а также использование библиотек стандартных изделий и материалов. В результате система показала полную функциональную работоспособность без изменения показателей производительности.

Подтверждение совместимости КОМПАС-3D и ОС «Альт» – результат успешной кооперации российских разработчиков, а также демонстрация все большего достижения технологической независимости. Мы стремимся не ограничивать пользователя одной системой, тестируем КОМПАС на разных отечественных операционных системах и успешно подтверждаем совместимость через WINE@Etersoft, сказал Игорь Волокитин, директор по продукту КОМПАС-3D.

Очень важно, что в экосистеме операционных систем «Альт» есть мощный инженерный пакет. В силу сложившихся обстоятельств промышленным предприятиям необходимо перейти на российское программное обеспечение. Программный стек, созданный «Базальт СПО», АСКОН и Etersoft, поможет сделать это быстро и без лишних затрат на интеграцию программных продуктов, отметил Сергей Трандин, генеральный директор «Базальт СПО».

В отличие от других решений, WINE@Etersoft не требует модификации запускаемого ПО, добавления слоя совместимости со стороны запускаемого Windows-приложения, отсюда следует, что изменение бинарных интерфейсов низкоуровневых библиотек ОС хоть и может потребовать пересборки нашего ПО, выполняющего роль «прослойки», но никак не отразится на работоспособности Windows-приложения, добавил Константин Кондратюк, заместитель директора Etersoft.

Совместимость КОМПАС-3D v21 с «Ред ОС»

Российские разработчики АСКОН и «РЕД СОФТ» подтвердили совместимость и корректность работы программного обеспечения КОМПАС-3D v21 с операционной системой РЕД ОС. Об этом компания «Ред Соф» сообщила 9 августа 2022 года.

В сложившихся условиях импортозамещение программного обеспечения на промышленных объектах является приоритетной задачей. Для реализации этого процесса необходимы комплексные решения, которые бы обеспечили работу инженерного ПО с российскими операционными системами. Работоспособность КОМПАС-3D на РЕД ОС позволит заказчикам, в первую очередь на объектах критической информационной инфраструктуры, оперативно перейти на преимущественное использование санкционно устойчивого ПО, – прокомментировал заместитель генерального директора РЕД СОФТ Рустам Рустамов.

Нам важно обеспечить для заказчиков не только быстрый переход, но и стабильность работы САПР под управлением российских операционных систем. Пользователи могут быть уверены в надежности связки КОМПАС-3D и РЕД ОС. Кооперация разработчиков расширяет набор прикладных ИТ-решений, совместимых с отечественными ОС, тем самым помогая достичь технологической независимости во всех секторах экономики, – отметил Игорь Волокитин, директор по продукту КОМПАС-3D.

«Компас-3D» v21

1 апреля 2022 года компания «Аскон» объявила о выходе бета-версии «Компас-3D» v21.

Будущая версия «Компас-3D» выйдет летом 2022 года. С 1 апреля по 31 мая 2022 года все желающие могут принять участие в бета-тестировании «Компас-3D» v21 и приложений.

Для пользователей бета-тестирование - это не только знакомство с нововведениями, но и «обкатка» будущей версии на собственных проектах и сценариях работы, а также проверка совместимости со своим программно-аппаратным обеспечением.

Для разработчиков бета-тестирование - это важный этап жизненного цикла выпуска версии, который дает массовую обратную связь от пользователей о качестве и быстродействии «Компас-3D».

«Компас-3D» v21 и приложения создавались в соответствии с дорожной картой «Аскон». При разработке учитывались многие предложения пользователей по темам трехмерного (твердотельного, поверхностного, листового) моделирования, инструментов подготовки чертежей и спецификаций, приложений для проектирования в различных отраслях промышленности.

Ключевые нововведения:

• В трехмерном моделировании: надписи, таблицы и технические требования в графической области 3D-модели, вставка подсборки в сборку в виде сборочной единицы или «россыпью», взаимное перемещение компонентов сборок любого уровня, задание диапазона возможного изменения расстояния между объектами, масштабирование трёхмерных кривых и тел с разными коэффициентами по осям, автоматическое масштабирование эскиза по первому размеру.

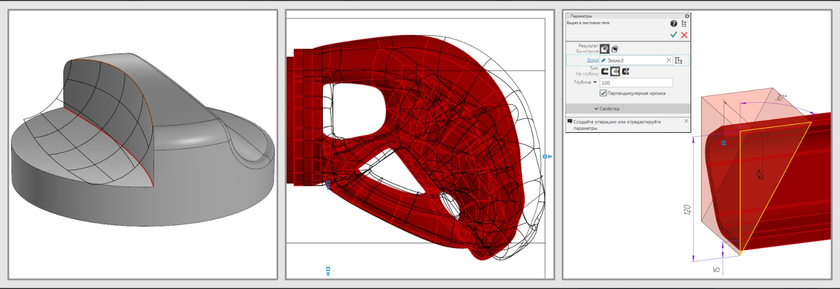

• Моделирование поверхностей: дополнительные способы построения линейчатых поверхностей и кривых конического сечения, возможность создавать кривую с высоким порядком гладкости и плавным изменением кривизны - «Метасплайн», поверхность конического сечения минимального напряжения, цветовая карта кривизны поверхности.
• Импорт/экспорт: импорт моделей формата OBJ, импорт моделей форматов STL и JT в виде полигонального объекта, импорт таблиц из формата DXF/DWG в объект «таблица Компас-3D», чтение атрибутов из файлов формата JT, возможность сохранения настроек экспорта (STL, JT, STEP) и импорта (JT, STEP).
• В приложениях в машиностроении: построение трубопровода в сборке без создания файла на диске, установка штуцеров и бонок в процессе построения трубопровода, построение книц с фланцами и торцевых книц в металлоконструкциях, импорт металлоконструкций из Aveva, актуальный механизм обозначения сварных швов в модели, проверка свариваемости, преобразование швов в тела.
• В приложениях в строительстве: механизм комплектации для включения в спецификацию дополнительных изделий и материалов (защитных покрытий, крепежа, красок, клеммников, расходных материалов и т. д.), создание протяжных коробок и внесение их в кабельно-трубный журнал, динамические маркеры трасс.
• Оптимизированы команды и процессы: Фаска, Скругление, Поверхность по сети кривых, Продление поверхности, Проверка непрерывности, Булева операция, Массивы операций, Отверстие/вырез в листовом теле, Панель состава изделия, работа с шаблонами документов, работа с параметрическими ограничениями в эскизах и графических документах.

2021

Директор уральского завода приговорен к году тюрьмы за использование пиратской версии ПО «Компас – 3D»

В конце ноября 2021 года Асбестовский суд Свердловской области приговорил директора ООО «УЗКО» («Уральский завод котельного оборудования») Ивана Красноюрченко к одному году колонии общего режима за использование пиратского программного обеспечения. Подробнее здесь.

«Компас-3D» v20

Компания АСКОН 1 июля 2021 года представила обновленну версию своего флагманского продукта — КОМПАС-3D v20. Это российская система проектирования, построенная на собственном геометрическом ядре C3D.

Даннуая версия умеет напрямую читать форматы практически всех CAD-систем без необходимости их предварительной конвертации, в том числе при вставке импортированных компонентов в сборку КОМПАС-3D. Появились дополнительные инструменты прямого редактирования геометрии. Доработано поверхностное и листовое моделирование, проделана большая работа над удобством проектирования, скоростью и производительностью системы.

А что цитируем-то? сказал Игорь Волокитин, Директор по продукту КОМПАС-3D: 20-я версия получила все то лучшее, что было сделано в предыдущих: v17 — дизайн: кардинально обновленный интерфейс и приемы работы v18 — скорость: в разы увеличенное быстродействие системы при работе с большими сборками v19 — эффективность: появившеяся функциональность для решения задач двигателестроения, авиастроения и судостроения. Обновленный КОМПАС-3D — это производительный и еще более функциональный продукт, который решит задачи как текущих, так и новых пользователей,

Поддерживаются форматы систем: UGS/NX, CATIA, ProE/Creo, SolidWorks, SolidEdge и Inventor.

Появилась возможность управлять наборами инструментальных панелей: создавать свой набор, наполнять его необходимыми командами, перемещать, скрывать и удалять.

Контекстные панели тоже можно настроить под себя. Их состав зависит от документа, с которым работает пользователь, а также от выбранного объекта: грани, ребра или отрезка на чертеже.

Функциональность поверхностного моделирования КОМПАС-3D пополнилась абсолютно другим типом поверхностей — «Поверхностью конического сечения», которая образуется путем перемещения кривой конического сечения по двум направляющим с возможностью изменения параметров этого сечения. В итоге формируется очень гладкая поверхность на всем своем протяжении.

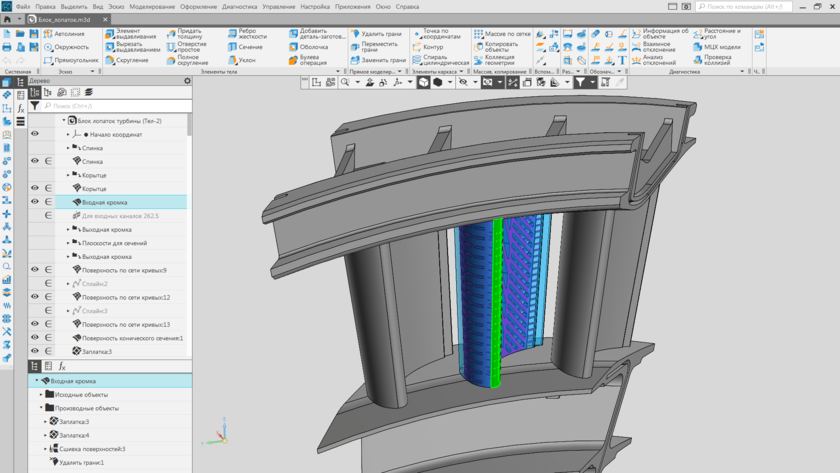

Переработана поверхность по сети кривых. Теперь в качестве границ поверхности можно использовать многосегментные кривые, явно задавать цепочки соединения характерных точек, контролировать направление сопряжения поверхностей, оптимизировать форму поверхности для получения более предсказуемого результата на нечасто заданной, но достаточно искривленной сетке кривых.

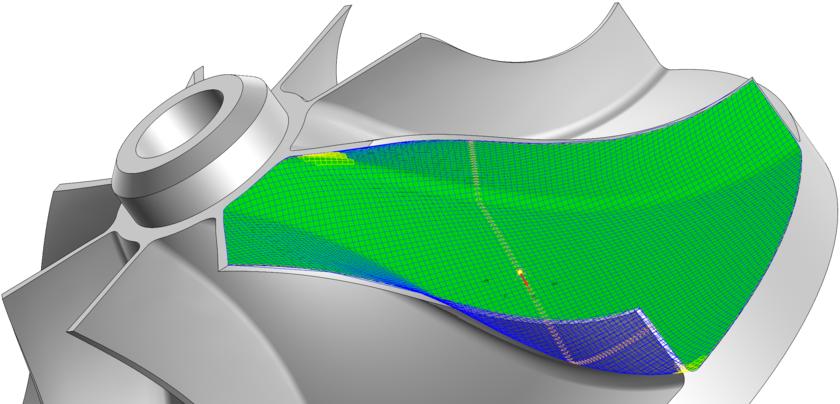

Для диагностики гладкости поверхностей создана команда «Сетка графиков кривизны». Результат работы команды — графики кривизны для линий пересечения поверхности с плоскостями, расположенными либо параллельно базовой плоскости, либо радиально вокруг указанной точки.

Твердотельную или поверхностную модель, в т.ч. модель без истории построения, теперь можно превратить в листовую деталь, а затем получить развертку. При этом задаются различные параметры самого листового тела, углов и сгибов. Доступен автоматический поиск скруглений, определяющих положение сгибов в листовом теле, а полученное листовое тело сохраняет ассоциативную связь с исходной моделью.

Команда «Отбортовка» строит сгиб в листовой детали вдоль плоского ребра произвольной формы.

«Штамповка телом» — еще одна команда, которая создает в листовом теле штамповку по форме другого, заранее созданного в модели тела. При выполнении операции можно указать, является ли это тело пуансоном или матрицей, а также выбрать грани для вырубки — на их месте в штамповке будут отверстия.

Появилась панель управления «Состав изделия», предназначенная для работы со свойствами изделия и его составных частей. «Состав изделия» поможет просматривать и изменять свойства составных частей, управлять их вхождением в спецификацию текущего стиля, добавлять и удалять их.

Приложение позволит быстро построить кабельные каналы без предварительно созданной траектории. Настроить стили с указанием профиля канала, поворотов и ветвлений. Автоматически подсчитать крепежные элементы и добавить их в спецификацию. Пользователь сможет добавить свои элементы в состав кабельного канала и задать профиль канала с помощью библиотеки фрагментов. Приложение будет полезно для проектирования подключения оборудования к электропитанию или автоматике.

В приложении «Оборудование: Металлоконструкции» появилась группа команд для изолирования каркасных конструкций. Можно изолировать профиль, тело или грань целиком. Новые команды пригодятся при проектировании набора судна.

Второе крупное изменение приложения — импорт из IFC (Industry Foundation Classes). Данная команда открывает файл формата IFC, содержащий металлоконструкции, для последующего редактирования. IFC — это открытый формат для обмена данными между различными BIM-системами, например, Renga. После чтения металлоконструкции можно редактировать командами приложения, сформировать комплект документации КМД и выгрузить модели для резки на станках с ЧПУ.

Продолжает развиваться приложение «КОМПАС. Электроснабжение», его функциональность пополнилась электротехническими расчетами: расчет токов короткого замыкания по ГОСТ 28249-93 (однофазный, двухфазный и трехфазный, ударные замыкания); расчет падения напряжения (с учетом температуры в помещении); расчетный ток линии; расчет необходимого количества жил кабеля. Все расчеты доступны не только в Электротехнической модели, но и формируются в отчет «Расчет электрический нагрузок» по РТМ 36.18.32.4-92.

При трассировке и прокладке кабелей приложение позволяет создавать кабельные группы. Ответвительные коробки формируются в автоматическом режиме.

Также специалист может получить не только общую спецификацию оборудования, материалов и изделий на объект, но и поэтажную. При внесении изменений спецификации автоматически обновляются.

В приложение добавлены автоматизированные проверки: корректность структуры электротехнической модели, соответствие номинальных значений расчетным и др.

В приложениях по наружным сетям «Газоснабжение: ГСН», «Наружные сети: НВК» и «Тепловые сети: ТС» появилась возможность многотрубной прокладки сетей — это построение сразу нескольких сетей по одной траектории. Усовершенствованная оцифровка топографического изображения сократит время работы специалистов.

Всего в КОМПАС-3D v20 реализовано более 100 функциональных изменений.

В режиме 2D появилась дуговая осевая линия, управляющий размер длины дуги окружности.

Добавление в 3D-моделировании — команда «Разрезать» для разделения тела на части — особенно пригодится тем, кто проектирует технологическую оснастку. Доработаны команды массивов. Теперь можно копировать отдельные экземпляры других массивов, для отверстия появилась возможность включать в состав массива ось и резьбу.

По предложениям пользователей реализована возможность изолирования компонентов (не путать с изоляцией). Это режим, в котором отображаются только выбранные компоненты.

Усовершенствована простановка позиций в ассоциативном чертеже. Созданное обозначение позиции теперь автоматически включается в объект спецификации компонента, на который указывает линия-выноска обозначения. В случае, когда точка начала выноски задана внутри контура проекции грани, система автоматически создает ассоциативную связь между линией-выноской и проекцией грани.

Продолжаем развивать тему производительности и быстродействия различных процессов, причем не только в 3D, но и при работе с чертежами. Ускорено групповое открытие документов, переключение между вкладками документов, построение массива операций, выполнение операции «Отверстие» c автоматическим определением области применения, очистка области, перерисовка чертежа на экране и др.

В приложении «Валы и механические передачи» появились дополнительные типы резьбы: метрическая по ГОСТ 4608-81, американская дюймовая UN по стандарту ASME B1.1-2003, британская дюймовая Витворта по стандарту BS 84:1956, окулярная резьба по ГОСТ 5359-77.

В приложение «Оборудование: Развертки» добавлены типы переходных, цилиндрических и конических патрубков.

В приложении «Механика: Пружины» появились пружины из нержавеющей стали.

В приложении «Оборудование. Кабели и жгуты» реализован импорт данных из системы САПР МАКС. В 3D-модель сборки изделия передается список компонентов жгута с позиционными обозначениями и ссылкой на трехмерные модели компонентов, а также список групповых электрических соединений между компонентами жгута. На этой основе приложение формирует 3D-модель жгута (кабеля). При импорте данных происходит одновременное заполнение таблицы соединений жгута.

2020

Компас-3D v19

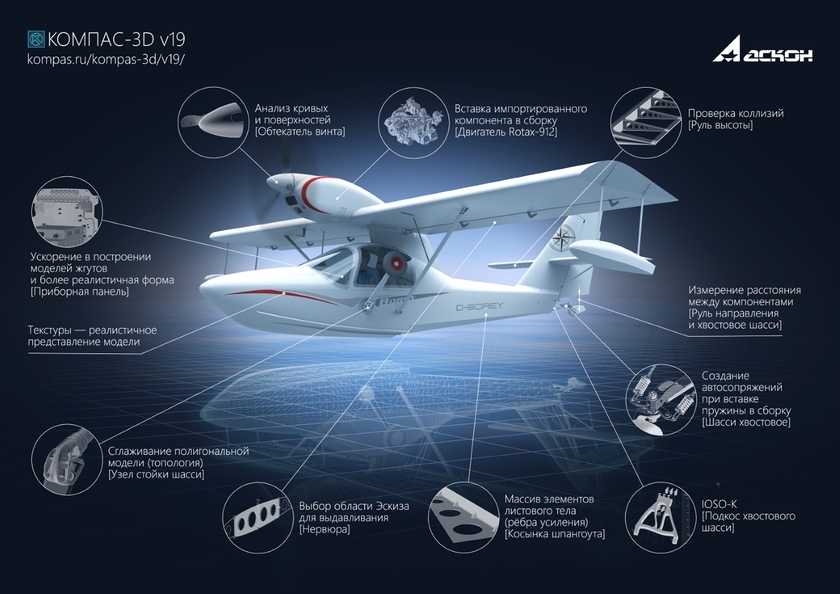

9 июля 2020 года компания «Аскон» представила обновленную версию системы проектирования КОМПАС-3D. В состав релиза v19 вошли машиностроительная, приборостроительная и строительная конфигурации. Развиваясь в направлении CAD-системы тяжелого класса, КОМПАС-3D получил дополнительные инструменты для решения задач авиастроения, судостроения и двигателестроения. Всего КОМПАС-3D v19 содержит более 70 изменений и дополнений в области интерфейса, трехмерного моделирования, построения чертежей, топологической оптимизации, инженерных расчетов. Большинство из них реализованы по предложениям пользователей.

«Гибкий» интерфейс

Расширены возможности гибкой адаптации интерфейса: КОМПАС-3D позволяет создавать пользовательские инструментальные панели и настраивать формат имени в Дереве документа.

3D-моделирование

Со слов разработчика, в релиз вошли 17 различных дополнений 3D-моделирования, начиная от выбора области эскиза для выдавливания и заканчивая улучшением быстродействия. В интересах авиа- и двигателестроителей развивается поверхностное моделирование — в 19-й версии произошел прирост функциональности в этом направлении. Появились инструменты анализа кривых и поверхностей: график кривизны, проверка кривизны, проверка непрерывности соединения кривых.

Расширяются «судостроительные» возможности КОМПАС-3D. Для проектирования корпусных конструкций и фундаментов доработана команда «Пластина» (построение Пластины по Границе, Плотное примыкание), добавлены команды: «Разбить пластину», «Поясок» (построение произвольного Пояса со смещением и отступами по торцам), «Прокол» (автоматический подбор выреза для проницаемой конструкции корпуса). Для проектирования судовых систем доработано приложение «Оборудование: Трубопроводы»: переработан алгоритм работы команды «Построить трубопровод», добавлена команда «Создать точку подключения», «Изолировать трубопровод» и возможность построения гибких шлангов.

Обновился сценарий работы с импортированными моделями — он учитывает условия мультиCAD-среды, когда инженер использует несколько систем проектирования. Модель, созданную в любой CAD-системе, нужно сохранить в универсальный формат (STEP, IGES, ACIS, Parasolid, JT) и разместить в сборке КОМПАС-3D с помощью сопряжений. Если эта импортированная модель (файл-источник) будет изменена в исходной САПР, то КОМПАС-3D это автоматически распознает. Пользователю останется лишь принять решение об обновлении импортированного компонента. Во многих случаях после обновления ранее наложенные сопряжения останутся работоспособными, подчеркнули в «Аскон».

Такой сценарий, по мнению разработчика, будет востребован как конструктором-машиностроителем, работающим со сложным изделием с большой цепочкой кооперации, так и технологом-проектировщиком, который сможет применять в строительном проекте объекты, выполненные в других CAD-системах, для компоновки технологической обстановки или макетирования с последующей проработкой опор, эстакад или обвязки оборудования.

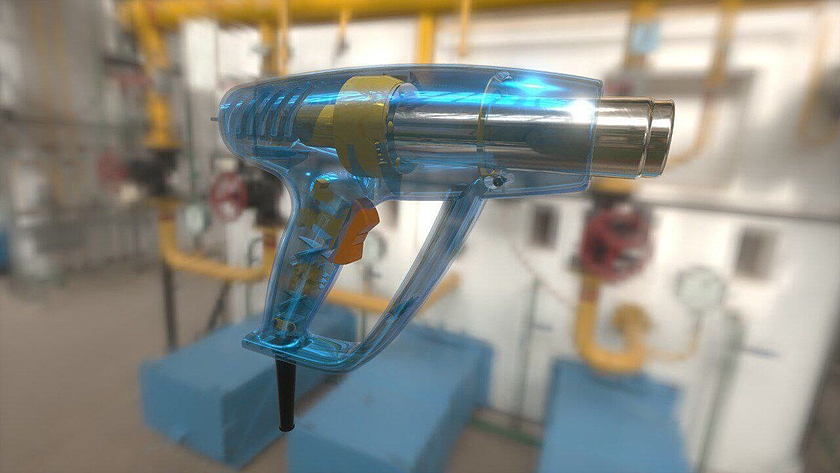

Согласно заявлению разработчика, внимания заслуживают «текстуры», которые не только создают реалистичное представление модели, но и ускоряют процесс проектирования. Имитация рифлений, гофр, оплёток, накаток, перфорации и т.д. позволит упростить работу с большими сборками за счет уменьшения «веса» моделей и, как следствие, повышения скорости выполнения операций.

Переработана команда проверки пересечений — в представленной версии она называется Проверка коллизий и позволяет помимо пересечений проверять резьбовые соединения и находить зазоры между компонентами менее заданной величины. Выявленные коллизии подсвечиваются другим цветом.

Среди других дополнений возможность создания массивов листового тела и ещё один тип скругления (полное).

2D-проектирование

Появилось автоматическое создание осевых в чертеже. По предложениям пользователей также реализованы округление размеров до нужного знака и создание местного разреза на выносном элементе.

Приложения для машиностроения и приборостроения

Появилось приложение «Оптимизация IOSO-K» для поиска оптимальной геометрии с учетом наложенных ограничений. Со слов разработчика, оптимизатор IOSO-K будет полезен тем, кто занимается инженерными расчетами в КОМПАС-3D. Приложение может работать как самостоятельно, так и совместно с другими расчетными приложениями APM FEM и KompasFlow.

В модуле топологической оптимизации APM FEM добавлены инструменты по сглаживанию полигональной, оптимизированной модели и преобразованию её в твердое тело.

Как отметили в «Аскон», отраслевые приложения КОМПАС-3D в представленной версии отличаются функциональностью и ростом производительности:

• Полностью обновлено приложение Оборудование: Кабели и жгуты. Скорость его работы выросла в 15 раз. Среди дополнений — создание траекторий кабелей и жгутов сплайнами, построение линий связи для выделенных соединений;
• Механика: Пружины: автосопряжение пружины при размещении в сборке;
• Оборудование: Трубопроводы: восстановление тела трубы при удалении элемента;
• Оборудование: Металлоконструкции: добавлены инструменты для моделирования листовых конструкций.

Строительные приложения

Усилена интеграция между приложениями, работающими по единой технологии проектирования MinD (Model in Drawing — модель в чертеже). В результате в чертеже появятся сведения, по которым специалисты смежных разделов смогут автоматизировать создание своих чертежей и моделей. Примером служит обновленный Менеджер помещений в приложении Архитектура: АС/АР. Он описывает характеристики помещений, производит подсчет площадей и составляет экспликацию помещений. В Менеджере помещений задаются параметры окружающей среды, требования к освещенности и другие свойства помещений для нужд электриков и технологов.

КОМПАС-объекты получили режимы вставки «Не учитывать в площади помещений» и «Всегда упрощенная проекция», что тоже поддерживает последующую интеграцию между приложениями, считают в «Аскон».

В составе Строительной конфигурации разработано приложение Тепловые сети: ТС, которое автоматизирует подготовку и выпуск рабочей документации для прокладки тепловых сетей в соответствии с требованиями ГОСТ 21.705-2016 «Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации тепловых сетей». Программа функционирует в среде КОМПАС-График и по принципу работы аналогична приложениям Газоснабжение: ГСН и Наружные сети: НВК (они тоже обновлены в рамках релиза v19).

Интеграция с решением САПР «Макс»

26 мая 2020 года компания «Аэрокосмические системы» сообщила о разработке интеграционного решения для бесшовного взаимодействия системы проектирования кабельных сетей и трубопроводных систем «Макс» и КОМПАС-3D. Подробнее здесь.

Совместимость "Компас-3D" v18 со станцией ThinkStation серии P и ноутбуком ThinkPad

19 марта 2020 года стало известно, что компания Lenovo объявила о расширении возможностей станций ThinkStation серии P и мобильных рабочих станций ThinkPad.

Высокую производительность и надежность станций Lenovo подтвердила компания АСКОН — российский разработчик инженерного ПО для проектирования, производства и бизнеса. Графстанции линейки ThinkStation PЗ30 и ноутбук и ThinkPad P получили сертификаты совместимости при работе с системой проектирования КОМПАС-3D v18. Последняя версия системы позволяет работать с большими 3D-сборками объемом до нескольких миллионов компонентов и задействовать всю мощность рабочих станций Lenovo.

Стационарные модели ThinkStation P330 получили возможность конфигурирования с процессорами Intel последнего поколения вплоть до Core i9-9900K, которые обеспечивают высокую производительность как приложений, чувствительных к тактовой частоте ядра, так и приложений с эффективным использованием многоядерной архитектуры. Профессиональные графические карты семейства Nvidia Quadro последнего поколения — вплоть до RTX 4000 — эффективно справляются с отображением сложных моделей, а возможность расширения оперативной памяти до 128 Гб (модели Tower/SFF) позволяет работать с крупными сборками.

Полный перечень сертифицированных устройств:

• ThinkStation P330 Tower;
• ThinkStation P330 SFF;
• ThinkStation P330 Tiny;
• ThinkPad P43s;
• ThinkPad P53s;
• ThinkPad P53;
• ThinkPad P73;
• ThinkPad P1.

2019

Компас-3D v18 Home

1 августа 2019 года компания «Аскон» выпустила обновленную версию системы трехмерного моделирования для домашнего использования КОМПАС-3D v18 Home. Ключевые обновления в Home-версии КОМПАС коснулись функциональности, а также удобства работы с САПР.

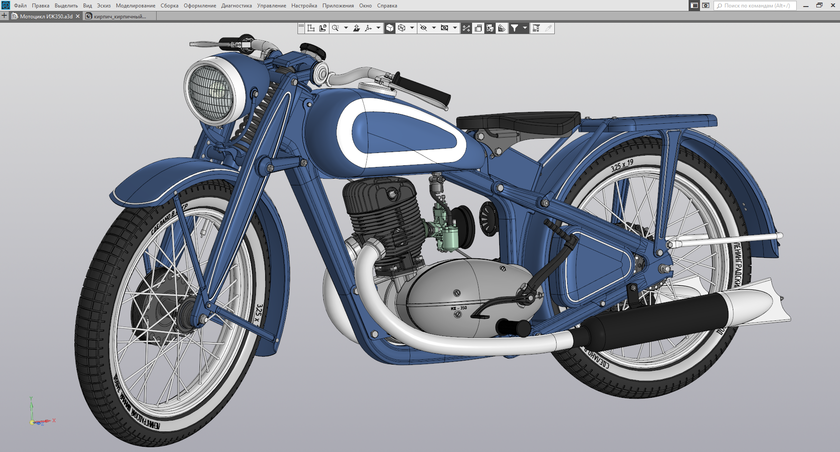

• Ускорение работы и качественная картинка на экране

Пользователи КОМПАС-3D v18 Home получат то же ускорение работы, что и пользователи профессиональной версии. Модель любой сложности легко будет вращаться даже на не самых мощных компьютерах, а при вращении не будет трансформироваться в один большой куб, утверждает разработчик.

Реалистичная прозрачность стала визуально правильнее: прозрачные детали не сливаются друг с другом, точнее отображается частичная прозрачность тел.

Модель станет намного более гладкой благодаря появившимся настройкам точности отрисовки и отображения.

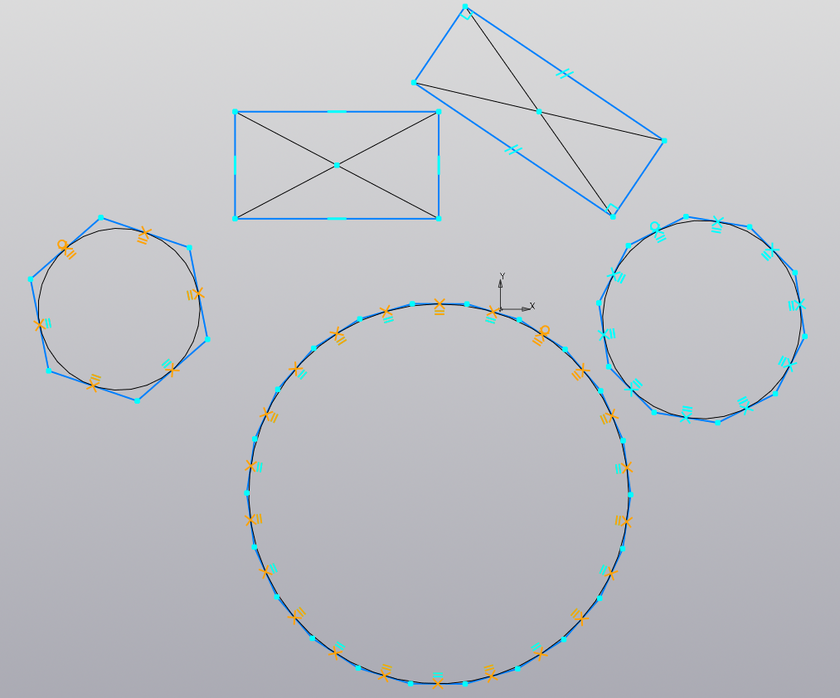

• Параметризация прямоугольников и многоугольников относительно центра

Прямоугольники и многоугольники параметризованы относительно центра. Так что пользователю не требуется ничего параметризовать самостоятельно.

• Проецирование образующих тел вращения

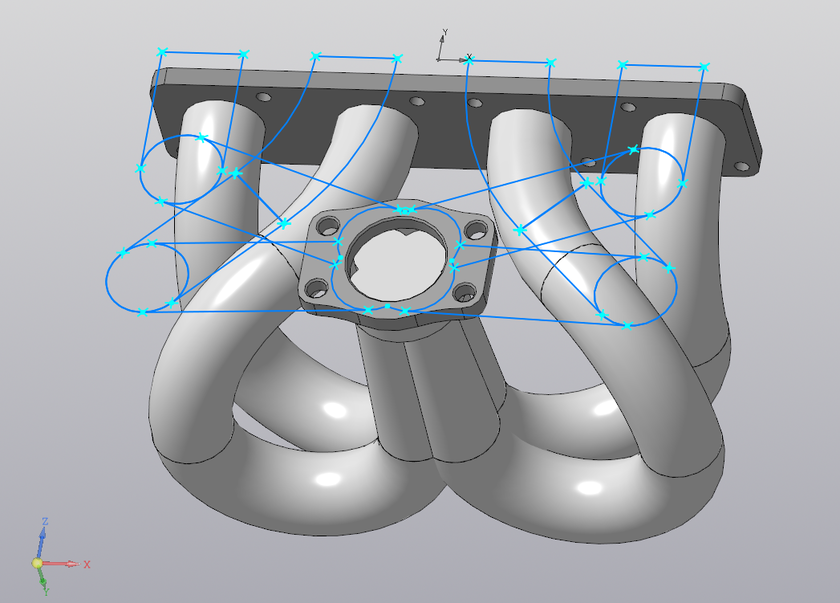

В эскизе появилась возможность проецировать образующие тел вращения в один клик. Пользователю нет необходимости делать для этого дополнительные построения.

• Больше настроек интерфейса

Настройка размера значков и текстов доступна непосредственно из окна КОМПАС. Пользователи с плохим зрением смогут настроить для себя удобный размер иконок. Также сохраняется возможность регулирования величины значков за счет изменения размера системного шрифта в операционной системе. Обе настройки могут работать вместе.

Появилась возможность расположить команды набора в одну, две или три строки.

Кроме того, можно практически полностью отключить интерфейс, чтобы как следует рассмотреть модель.

• Работа со сборками любой сложности

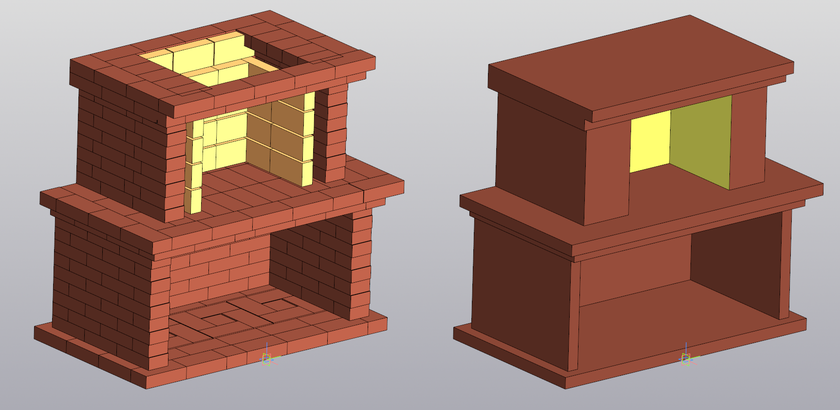

Это стало возможным благодаря функции «Макет». Она упрощает избыточно сложные компоненты, заменяет геометрию тяжелого компонента другой более простой моделью, с сохранением свойств оригинала, и обеспечивает эффект «непрерывного вращения» объемной сборки. Свойства макетов компонента совпадают со свойствами исходных компонентов. Благодаря этому отчет или спецификация по сборке, состоящей из макетов, будут актуальными. Файл макета необходимо создать заранее.

• Усовершенствованный поиск

В КОМПАС-3D v18 Home усовершенствован поиск команд. Набранная часть названия команды подчеркивается синим, а под командами отображается их расположение в меню. Со слов разработчика, это поможет быстрее находить нужные команды и запоминать их расположение.

• Обучающие материалы

Добавлена азбука «Приемы работы в КОМПАС-График». Азбука поможет как начинающим, так и опытным пользователям познакомиться с особенностями работы с чертежами, облегчающими работу.

Как отметили в «Аскон», система КОМПАС-3D Home предназначена исключительно для личного некоммерческого использования и может быть установлена только на домашних компьютерах физических лиц.

Компас-3D v18.1

26 февраля 2019 года компания «Аскон» сообщила о выходе обновлений SP1 к версии v18, благодаря чему КОМПАС-3D стал еще быстрее, надёжнее и функциональнее.

Помимо большого количества улучшений сервис-пак включил в себя более 40 дополнений в 3D-моделировании, 2D-проектировании, интерфейсе, а также в приложениях для машиностроения и строительства. Разработчиком представлены некоторые из них:

• Графическую область можно увеличить за счёт автоматического скрытия боковых панелей (Параметры, Дерево документа и др.). При этом при вызове какой-либо команды панель Параметры появляется автоматически и остается на экране до завершения команды.

• КОМПАС-3D научился проецировать «обводы» криволинейных граней в эскиз. Благодаря этому можно привязывать геометрию в Эскизе к линиям очерка нужной поверхности. Важно, что при изменении формы или положения этой поверхности эскиз тоже перестроится. Также в эскиз можно проецировать вспомогательные и координатные плоскости, перпендикулярные плоскости эскиза (результатом проецирования станут вспомогательные прямые).
• Возможность копирования геометрии объектов (тел, поверхностей и т. д.) появилась ещё в КОМПАС-3D V15. Копии геометрии сохраняют связь со своими исходными объектами, т. е. изменяются при их редактировании. В КОМПАС-3D v18.1 пользователь может включить ручное обновление копии, а также указать, должна ли она отслеживать появление изменений в своем файле-источнике. Этот механизм позволит вносить изменения в источник и при этом не менять его копию: это изменение особенно пригодится при коллективной разработке сложных изделий, считают в «Аскон».

• Благодаря выходу SP1 рёбра усиления в листовом теле могут быть с прогибом.
• В представленной версии из модели в чертеж можно передать эскиз. Это избавит пользователя от необходимости выдавливать эскизы с элементами маркировки (товарным знаком, заводским номером, различными техническими данными и т. д.) и тем самым усложнять модель. Скорость построения ассоциативных видов/разрезов с такой модели значительно вырастет.
• Применять команду «Очистить фон» можно одновременно для нескольких выделенных объектов, что актуально для работы с файлами, импортированными из форматов DWG/DXF.
• Изменения коснулись и спецификаций. Во-первых, в представленной версии можно быстро создать спецификацию по сборочному чертежу, при этом к ней автоматически подключится и сам сборочный чертёж, и 3d-модель при её наличии. Во-вторых, появилась команда «Удалить пользовательские объекты», которая удаляет все созданные вручную объекты спецификации (кроме раздела Документация). В-третьих, макроэлементы или изображения из вида другого чертежа можно добавить в спецификацию по одному щелчку.
• В приложении Валы и механические передачи появился ещё один тип механизмов – Гипоидные передачи. Это тип конических колес со смещением по оси. Для него характерны повышенная нагрузочная способность, плавность хода и бесшумность работы. Благодаря этим характеристикам он нашел применение в транспорте: в приводах ведущих осей автомобилей, динамо-машинах железнодорожных вагонов.
• В приложении Оборудование: Трубопроводы появились дополнения:
  • Гибкие шланги. Такие рукава встречаются везде, где невозможно установить жесткий, металлический трубопровод. Это могут быть рукава высокого давления (РВД), например, в гидравлике экскаватора или автокрана. Либо шланги транспортировки разных сред, например, рукава газовой сварки или заправки нефтепродуктами. В представленной версии буквально за две секунды можно провести нужный шланг из точки А в точку Б.
  • Стили трубопровода. Оно позволит создавать в одном трубопроводе участки труб с разными свойствами (наименование, условный проход трубы, толщина стенки трубы, наружный диаметр трубы, условное давление, среда).
  • Точка подключения, необходимая для автовыбора стиля трубопровода. Рекомендуется создавать точку подключения на оборудовании. Это удобно при его многократном применении.

• Основное изменение в приложении Строительной конфигурации – значительное ускорение построения 3D-моделей из чертежа. Скорость «поднятия» модели из чертежа по технологии MinD увеличилась многократно. Подобное ускорение наблюдается и при работе с насыщенными чертежами, и с приложениями для трубопроводных систем. К примеру, модель из чертежа резервуарного парка можно сформировать в 5-6 раз быстрее, утверждают в «Аскон».
• В Менеджере объекта строительства появилась команда «Смена плоскости вида», которая позволяет получить с плана временный вид или разрез вертикальной плоскости. В этом виде/разрезе будут представлены элементы приложений АС/АР, ТХ, ОВ, ВК и КОМПАС-объекты, расположенные на плане. Временный вид позволяет проводить корректировку расположения элементов, добавлять новые элементы и передавать в план все внесенные изменения.
• В SP1 добавлена возможность построения изолированных фитингов для трубопроводов и воздуховодов, а также возможность автоматического внесения изоляции в спецификацию.
• В каталог сантехнических систем ОВ добавлены переходные тройники с прямоугольного сечения на круглые.

2018: Выход версии «Компас-3D v18»

19 сентября 2018 года компания «Аскон» представила очередную версию своего флагманского продукта – «Компас-3D v18».

Как сообщили в «Аскон», в представленной версии продукта ускорилось выполнение более 30 базовых операций с моделью, в том числе открытие, перестроение и закрытие. Быстрее стали операции вращения, сдвига и масштабирования больших сборок. Кроме того, повысилась скорость формирования спецификации.

При построении видов появилась возможность «Чернового проецирования», что, по утверждению разработчика, значительно ускоряет построение вида большой сборки. Также появилась возможность перестроения отдельного ассоциативного вида. В случае, если из-за сложности модели перестроение всего чертежа занимает много времени, эта опция позволит ускорить работу. Это возможно благодаря функции «Макет». Она упрощает избыточно сложные компоненты, заменяет геометрию тяжёлого компонента другой более простой моделью с сохранением свойств оригинала и обеспечивает эффект «непрерывного вращения» громадной сборки.

Согласно заявлению разработчика, «Компас-3D v18» содержит несколько важных дополнений. Топологическая оптимизация. Исключение до 70% объёма модели с сохранением требуемой прочности изделия с помощью встроенного приложения «APM FEM. Топологическая оптимизация» (совместный продукт компаний «Аскон» и НТЦ «АПМ»).

Гидрогазодинамические расчеты. Моделирование течения жидкостей и газов в объеме либо обтекания/обдувания геометрии непосредственно в окне Компас с помощью приложения KompasFlow (совместный продукт компаний «Аскон» и ТЕСИС).

Быстрая вставка крепежа и типовых соединений. С помощью приложения «Оборудование: Металлоконструкции» можно создавать собственные типовые соединения, которые многократно встречаются в одном изделии, и затем выбирать и размещать нужное из них между опорными деталями конструкции: профилями или пластинами. А благодаря команде «Болтовое соединение» можно добавлять крепеж в группу отверстий за один клик. Крепежное соединение может включать болты, шайбы и гайки.

Гибридные схемы в приложении Компас-Электрик. Особенность представленного типа схем — в комбинировании элементов принципиальных схем и схем монтажных. На гибридных схемах могут присутствовать маркировки жгутов и отдельных проводов в схеме. Отдельные компоненты могут отображаться не условно, а близко к реальному изделию. У такого подхода есть ряд преимуществ: происходит ускорение процесса проектирования за счет сокращения комплекта документов, необходимых для производства изделия, подчеркнули в «Аскон».

Также реализованы: круговая и линейная сетки центров; параметрический прямоугольник и многоугольник; добавлено множество дополнительных частных случаев построения скруглений, типы механических передач: коническая передача с тангенциальным зубом и цилиндрические арочные колеса; создание ветвей жгутов способом ручного указания точек прохождения трассы без предварительного создания траектории; ребро усиления на сгибе листовой детали; создание отверстий произвольных форм.^[2]

2017: Выход на рынок «Компас-3D V17»

В апреле 2017 года «Аскон» сообщил о выходе на рынок новой версии своего флагманского продукта - «Компас-3D V17». Одно из главных его новшеств - кардинально измененный интерфейс. На этапе разработки продукта в компании говорили TAdviser, что последний раз столь же значительно интерфейс в «Компас-3D» менялся в 2003-2004 гг. и что работа над ним велась около двух лет. При этом изменения не только визуальные - для повышения удобства работы пользователя с системой была переработана ее логика.

В новой версии максимум пространства отведено моделированию и минимум — самому интерфейсу, отмечают в «Аскон». Он был переработан так, чтобы инженер, работая над своей задачей, не отвлекался от идеи на кнопки и переключатели, а был сконцентрирован на объекте, над которым трудится.

Интерфейс «Компас-3D V17» учитывает условия многочасовой работы инженеров — для этого предусмотрен запас контрастности для работы при разном освещении, чтобы не напрягалось зрение. Также в новой версии учтена специфика современных широкоформатных мониторов.

В бета-версии «Компас-3D V17» интерфейс был реализован в спокойной цветовой гамме, которую сотрудники компании неформально называли между собой «50 оттенков серого». В итоговой версии продукта пользователям стали доступны 16 комбинаций цветовых схем в темной и светлой вариациях.

В новой версии реализована поддержка многомониторной работы — одновременно можно работать со сборкой и спецификацией, деталью и чертежом. Помимо этого, «Компас-3D V17» умеет «подхватывать» лицензию на лету при потере связи с сервером лицензии или случайном изъятии физического ключа.

Разработчики заявляют, что существенно увеличилась производительность системы при работе с насыщенными чертежами: перестраивается только видимая область чертежа, все остальное остается за кадром. Также появилась возможность свободного перемещения компонентов в сборке, не зафиксированных сопряжениями, без вызова каких-либо команд.

Новшества появились и в приложениях. «Валы и механические передачи 3D» позволяют создавать реалистичную резьбу, а в «Оборудование: Металлоконструкции» стал максимально автоматизирован процесс подготовки документации на спроектированную конструкцию.

Кроме того, внутри среды «Компас-3D» появились новые приложения. Одно из них – «Компас-Эксперт», предназначенное для автоматической проверки документов по заданным типам тестов на соответствие стандартам оформления, ограничительным перечням предприятия и правилам работы в «Компас-3D». Еще одна новинка - приложение для проведения расчетов и построения чертежей и моделей часовых передач «Валы и механические передачи 3D. Часовые механизмы».

По данным «Аскон», к моменту официального выхода продукта на рынок предзаказ на него оформили более 600 предприятий.

2016: Бета-версия «Компас-3D V17». Ключевые изменения

В октябре 2016 года «Аскон» сообщил о старте открытого бета-тестирования новой версии своего флагманского продукта - «Компас-3D V17». Официальный выпуск решения был запланирован на весну 2017 года.

В новом «Компас-3D» существенно изменился интерфейс. В компании рассказывали TAdviser, что последний раз столь же значительно он менялся в 2003-2004 гг. По словам директора CAD и AEC направления «Аскон» Сергея Евсикова, работа над новым интерфейсом велась около двух лет. Изменения не только визуальные - для повышения удобства работы пользователя с системой была переработана ее логика.

Так, например, в «Компас-3D» повышено удобство выполнения формообразующих операций (построение деталей) и задания параметров. Теперь во многих случаях не требуется выходить из одной операции, чтобы ввести параметры в другую. Однотипные команды в разных операциях стали одним процессом, что дает пользователю возможность в любой момент времени переключаться с одного типа построения на другой, не теряя введенных параметров, поясняют в компании.

За счет новой логики работы, в новой версии сократилось число действий, которые необходимо совершить пользователю для выполнения операции. По подсчетам «Аскон», примерно на 30% сократился «пробег» мышью, на 15-20% - количество кликов мышью.

Еще одним ключевым новшеством в «Компас-3D V17», по словам Сергея Евсикова, является способность его интерфейса подстраиваться под работу пользователя и концентрировать его внимание именно на тех параметрах, с которыми необходимо работать в данный момент. Если ранее в системе отображалось множество различных кнопок и панелей без отдельного акцента, то теперь интерфейс стал контекстно зависимым: за счет цветовых решений система будет «подсказывать» пользователю, в каком режиме он сейчас работает, какие кнопки и панели ему могут быть нужны, какие параметры требуется ввести в первую очередь и т.д.

В бета-версии интерфейс был реализован в более спокойной, чем ранее, цветовой гамме, не перегружающей зрение, отмечали в «Аскон». Сотрудники компании неформально называли ее между собой «50 оттенков серого». Выделение цветом фокусирует внимание пользователя только в тех местах и только в тот момент, когда это действительно необходимо.

Наша цель – сделать «Компас-3D» таким, чтобы пользователю не требовалось обучение по работе с системой. Мы хотим, чтобы те, кто работал ранее с другими системами и понимает их принципы, могли бы сразу перейти на «Компас-3D. При этом интерфейс сохранит преемственность с предыдущими версиями», - отмечал директор CAD и AEC направления «Аскон».

Одна из новых функций, появившихся в «Компас-3D V17», - возможность поиска по командам и по дереву деталей. Например, при вводе ключевых слов «операция вращения» система сразу предоставляет пользователю интерфейс именно этой операции.

Еще реализована возможность работы в режиме многомониторности: большинство инженеров для работы с системой обычно имеют на столе два и более мониторов. Новый интерфейс поддерживает работу на мониторах высокой четкости, включая 4К, и автоматически масштабироваться в соответствии с разрешением монитора и настройками в ОС.

В новой версии также переработана архитектура системы: блок интерфейса и блок бизнес-логики в ней отделены друг от друга. Разработчики поясняют, что в дальнейшем это упростит возможность как внесения изменений в интерфейс самой системы, так и обеспечит возможность работы с ней в интерфейсах других операционных систем, например, в ОС Linux (до сих пор работа в «Компас-3D» возможна только под ОС Windows).

2015

Выход версии «Компас-3D» V16

14 мая 2015 года компания «Аскон» представила версию своего флагманского продукта — «Компас-3D» V16^[3]. Одной из новых ключевых функций продукта в компании называют возможность создания в нем зеркальных деталей, сборки, исполнения.

Помимо этого, в «Компас-3D» появилось новое приложение - «Штампы-3D» - для проектирования штампов и получило качественное развитие приложение «Оборудование: Металлоконструкции», которое используется для проектирования промышленных металлоконструкций (ангары, технологические эстакады, опоры трубопроводов, различные рамы и каркасы и др.).

В новой версии «Компас-3D» была также серьезно доработана функциональность гибки листового тела и появилась новая реализация обечайки - линейчатая обечайка. Последнее необходимо при проектировании оборудования, содержащего, к примеру, воздуховоды, где присутствует переход от одной формы к другой (от круглого сечения к квадратному), с последующей возможностью получения развертки для изготовления.

Для специалистов по строительному проектированию в новой версии решения были реализованы команды «Автоэлемент» и «Автоподбор».

В «Аскон» добавили, что позднее после выхода «Компас-3D» V16, в июне 2015 года, в продукте появится еще одно новое приложение - модуль «ЧПУ Фрезерная обработка», предназначенный для разработки управляющих программ для станков с ЧПУ.

Говоря о ценовой политике в «Аскон» сообщили, что стоимость новой версии «Компас-3D» по сравнению с текущей версией «Компас-3D» V15 не изменится. Однако возможно повышение цены на отдельные модули и приложения продукта.

Для уже существующих пользователей «Компас-3D» будет доступно обновление до «Компас-3D» V16 по цене в 35%, 75% и 90% от стоимости лицензии в зависимости от версии продукта, которая у них уже установлена.

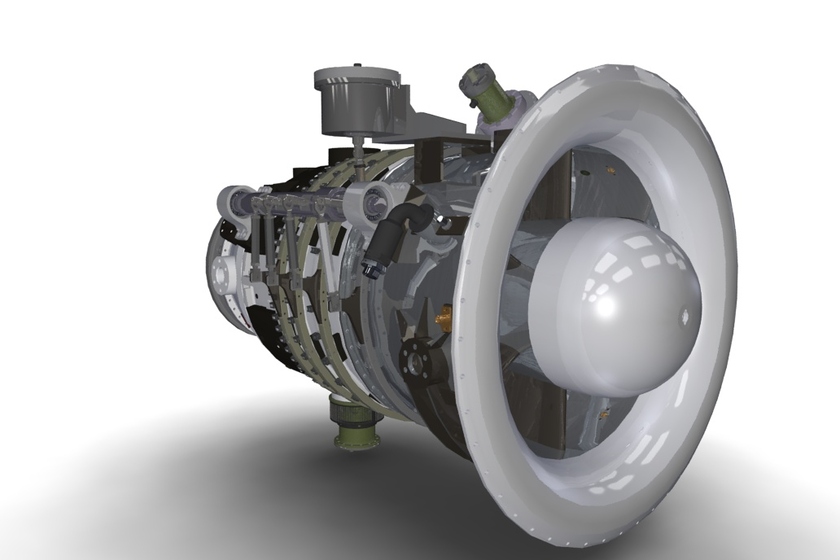

Трехмерная модель двигателя, 2015

Новшества в продукте:

Машиностроение

• В «Компас-3D» V16 разработчики уделили внимание гибке листового металла. Пользователям стал доступен широкий спектр команд для быстрого создания изгибов без использования дополнительных операций и построений в эскизе. Особое внимание уделено работе с линейчатыми обечайками, которые основываются на линейчатой поверхности общего вида и не всегда являются физически разворачиваемыми без пластической деформации. При использовании новых функций листового моделирования стало проще получить развертку деталей и передать ее на оборудование, с помощью которого ее вырежут из листа и произведут последующую гибку.

• К выходу версии полностью обновлено приложение Оборудование: Металлоконструкции. Его характеризуют высокая скорость построения моделей, простота, удобство, интерактивность.

• В приложении Валы и механические передачи 3D появился оптимизационный расчет цилиндрических зубчатых передач. Он предоставляет выбор наилучшего решения, отражающего любые комбинации критериев: прочность, износостойкость, плавность хода и т.д. Также с помощью приложения можно решить обратную задачу проектирования цилиндрической передачи – подобрать параметры зубчатой передачи в зависимости от условий ее работы.

Приборостроение

• Приложение Оборудование: Кабели и Жгуты совершило рывок в скорости работы. Время формирования 3D-модели жгута уменьшилось в 3-5 раз, в зависимости от сложности жгута. Теперь к услугам конструктора возможность чтения состава соединений из системы Компас-Электрик благодаря обменному XML-файлу. Эта функция позволяет максимально автоматизировать процесс построения трасс соединений и моделей жгута/кабеля.

• Появились новинки и в самом КОМПАС-Электрик: новое решение в оформлении документации в КОМПАС-Электрик (распространяется на схемы от Э3 до Э6) дает возможность повысить информативность документов. А при маркировке потенциального узла теперь можно включить обозначение жгута и кабеля, куда входит конкретное соединение между аппаратами.

Строительство

• В приложениях семейства инженерных систем – Технология: ТХ, Жизнеобеспечение: ОВ, Жизнеобеспечение: ВК – дополнены опции: Автотройник, Концентрический автопереход, Эксцентрический автопереход, Автовставка с подбором, Автовставка с переходами.

• Автовставка с подбором способна найти подходящий по контрольным параметрам (диаметр, SDR и т.д.) типоразмер в том же разделе каталога, из которого выбран текущий типоразмер. На Панели каталога можно выбирать значения из доступных фильтров, тогда автоподбор будет производиться с учетом зафиксированных значений. При построении отображается фантомное изображение подобранного типоразмера. Интересен и режим Автовставка с переходами, который позволяет вставить текущий типоразмер, а при необходимости подберет и нужный переход.

Интеграция справочных систем «Техэксперт» и системы трехмерного моделирования КОМПАС-3D

В 2015 году компании Консорциум «Кодекс» и «Аскон», осуществившие интеграцию своих продуктов: профессиональной справочной системы «Техэксперт» и системой трехмерного моделирования «Компас-3D», благодаря чему пользователям стали доступны новые возможности.

Так, теперь при создании чертежей и трехмерных моделей в системе «Компас-3D» можно, не отвлекаясь от работы, оперативно воспользоваться функционалом ПСС «Техэксперт». Для этого в программе реализована интеллектуальная панель «Техэксперт», обеспечивающая быстрый и удобный запуск интегрированной программы.

Также в связке программные продукты позволяют производить поиск по крупнейшей библиотеке нормативно-технических, технологических и нормативно-правовых документов «Техэксперт» прямо из рабочей среды «Компас-3D». При этом в поисковую строку можно вводить как названия конкретного документа, так и ключевые слова, термины или сокращения.

Еще одним важным результатом интеграции в компаниях называют возможность расстановки гиперссылок на нормативные документы. Основная задача данной разработки – синхронизация информации из ПСС «Техэксперт» с содержанием файлов системы «Компас-3D». Гиперссылки привязываются к соответствующим документам в ПСС «Техэксперт», что позволяет получать оперативный доступ к указанному нормативу или стандарту.

Процесс расстановки гиперссылок может осуществляться в автоматическом или ручном режимах. При авторасстановке система сама найдет все упомянутые в документе названия ГОСТов, СНиПов, РДС и другой НТД, и проставит соответствующие гиперсвязи. Выборочную расстановку ссылок можно произвести вручную.

2014

Выход версии «Компас-3D» v15

17 марта 2014 года «Аскон» представила версию «Компас-3D» V15. Новая философия проектирования, заложенная в системе, опирается на команды «Компоновочная геометрия», «Коллекции» и «Копирование геометрии», комплексное использование которых направлено на оптимизацию процесса коллективной работы.

«Компоновочная геометрия» — отдельный файл - единая среда для всех участников проектирования и, по сути, он - техническое задание, посредством которого организуется работа в одном контексте проектирования. «Компоновочная геометрия» в связке с командами «Коллекции» и «Копирование геометрии», обеспечивает простую передачу данных, необходимых для проектирования, между всеми специалистами. Параллельное использование копий не ведет к конфликтным ситуациям при коллективной работе и не накладывает повышенных требований к вычислительной технике, так как копируются только необходимые геометрические объекты, а не вся геометрия целиком.

Судовой малооборотный дизельный двигатель

Результат коллективной работы в КОМПАС-3D V15

Помимо этих команд в поддержку работ по проектированию сложных и масштабных изделий в КОМПАС-3D V15 появляются дополнительные инструменты для общего повышения удобства и эффективности 3D-проектирования — это «Зоны», «Слои» и «Сечение модели». «Зоны» позволят пользователю быстро выбирать компоненты в 3D-модели изделия и производить с ними различные операции. «Слои» — это инструмент, который помогает распределить компоненты, входящие в изделие, по слоям и назначить им определенные свойства - цвет, видимость, проецирование в чертеж, редактирование и т.п. Режим «Сечение модели» необходим для визуального «проникновения» внутрь модели, чтобы произвести на ранее недоступных участках необходимые действия, например, проверить модель на собираемость или отредактировать некоторые детали по месту их расположения.

У КОМПАС-3D V15 обновленный интерфейс, упрощающий действия в системе. Появился новый интерактивный манипулятор, который можно увидеть в левом нижнем углу рабочего окна с моделью. С помощью манипулятора можно более точно позиционировать модель и использовать его для размещения компонента в сборке при вставке. Новым пользователям системы будут полезны интерактивные «индикаторы режимов», позволяющие с легкостью сориентироваться в режимах работы КОМПАС-3D.

Машиностроение

Разработчик отмечает, что «Компас-3D» V15 вышел на более высокий, в функциональном отношении, уровень. Наиболее востребованные в машиностроении приложения - Металлоконструкции, Трубопроводы и Валы и механические передачи.

3D-каркас

В приложениях Металлоконструкции и Трубопроводы воплощен инновационный подход при создании трехмерных траекторий. Функция, получившая название 3D-каркас, не уступает по своим возможностям и удобству использования аналогам среди конкурентов, считают в «Аскон».

В приложении "Валы и механические передачи" расширен список проектируемых механизмов. Теперь зубчатые и червячные передачи можно проектировать не только по российским, но и по зарубежным стандартам (AGMA 201.02, ASA B6b, DIN 3972-52, ISO 53:1998, JIS B 1701-1973). Возможность проектировать нестандартные узлы коснулась не только зубчатых передач, но и таких элементов вала, как эвольвентные и прямобочные шлицы.

Приборостроение

Одним из главных изменений, коснувшихся приложения КОМПАС-Электрик V15, стала возможность создавать свои собственные отчеты, которые можно сформировать по произвольным данным, необходимым пользователю в текущий момент. Также доработан функционал наборного клеммника.

КОМПАС-Электрик V15

Строительство

Описанные новинки базового функционала «Компас-3D» V15 будут полезны и для строительного проектирования.

Инструмент «Зоны» позволит работать с большими моделями, разбивая проектируемый объект на части (например, на секции, корпуса или фрагменты) для упрощения управления визуализацией.

Динамическое сечение в строительной конфигурации используется для перемещения по зданию, причем с любым наклоном плоскости для наилучшего обзора объекта. Это дает возможность заглянуть внутрь дома, рассмотреть каждый участок конструкции, проверить правильность построения, осуществить контроль полученной 3D-модели и взглянуть на сооружение под любым углом.

Динамическое сечение

Слои в 3D

В «Компас-3D» V15 фундаментальные изменения с точки зрения удобства и качества работы претерпела технология интеллектуального проектирования MinD. В ней появился незаменимый функционал «Выделить по свойствам», позволяющий находить любые объекты по определённым свойствам: например, все кирпичные стены толщиной 120 мм. Одновременно можно применить фильтр, выделяющий стены не выше 3 метров или находящиеся в строго определенном виде.

Функция «Выделить по свойствам»

В новой версии контекстная панель работает и с приложениями, а активность/неактивность команд приложений позволяет направлять пользователя на правильный порядок использования команд для проектирования.

Команда «Пользовательский элемент» в строительных приложениях появилась еще в КОМПАС-3D V14 SP2. Этот функционал значительно расширяет возможности технологии MinD — пользователи получили возможность «налету» создавать элементы, которые требуются в процессе работы над проектом. Пользовательские базы можно безгранично наполнять новыми объектами для любого строительного приложения и обмениваться ими между своими коллегами.

Поддержка работы в «облаке»

Одной из возможностей нового «Компас-3D» V15 стала поддержка работы в облаке, рассказали TAdviser в «Аскон» в марте 2014 г. Она реализуется за счет технологии виртуализации NVIDIA GRID, которая, по заявлениям разработчиков, обеспечивает «полноценную» графическую производительность уровня рабочей станции на любом устройстве.

Как поясняют в Nvidia, технология позволяет обеспечить доступ к приложению с любого клиента, включая тонкого, например, с планшета. Само приложение при этом устанавливается на виртуальную машину, которая создана на сервере и назначена конкретному пользователю в данный момент времени. Там же, на сервере, хранятся модели.

Для обеспечения работы с «Компас-3D» Nvidia GRID разворачивается на стороне сервера. В Nvidia поясняют, что технология обеспечивает возможность множественным виртуальным машинам взаимодействовать напрямую с графическим процессором, за счет чего обеспечивается возможность иметь полноценную графику на виртуальных машинах.

В сервер устанавливаются специальные карты - GRID K1 (до 16 пользователей на одну карту с небольшой производительностью) или GRID K2 (до 8 пользователей с большей графической производительностью). В результате установки гипервизора на сервере создается необходимое количество виртуальных машин, на которые потом ставятся необходимые ОС и «Компас-3D».

Для доступа к приложению с мобильных устройств на тонкий клиент устанавливается ПО Citrix Receiver, а на стороне сервера устанавливается гипервизор Citrix XenServer.

Пользователи могут подключаться к виртуальным машинам с любого клиента по локальной сети или через интернет.

Бесплатная учебная версия «Компас-3D»

17 сентября 2014 года «Аскон» объявила о выпуске первой в своей истории бесплатной полнофункциональной версии продукта «Компас-3D» для студентов. До сих пор компания бесплатно предлагала школьникам и студентам продукт «Компас-3D» LT с ограниченной функциональностью (без возможности моделирования сборок). Домашним пользователям адресовалась платная версия «Компас-3D» Home.

Предыдущая идея «Аскона» по бесплатному предоставлению САПР студентам и школьникам возникла в 2011 году и предусматривала доступ учебных заведений к «облачной» версии «Компаса», но проект не реализовали и в 2012 году свернули «облачный» проект компании.

Нынешняя учебная версия «Компаса» будет раздаваться непосредственно с сайта «Аскона». Для ее получения студенты должны зарегистрироваться на сайте компании.

В составе учебной версии специализированные приложения для проектирования в машиностроительной, приборостроительной и строительной отраслях:

• «Стандартные Изделия»,
• система прочностного анализа APM FEM,
• «Валы и механические передачи»,
• «Кабели и жгуты»,
• «Архитектура АС/АР» и др.

Узел «Инжектор парового котла» в учебной версии «Компаса-3D»

В бесплатной версии «Компаса» доступно выполнение лабораторных работ по инженерной графике, проработка курсовых и дипломных проектов, однако устанавливать её позволено только на личные компьютеры учащихся.

В учебную версию интегрированы механизмы, не позволяющие использовать ПО в коммерческих целях. При попытке напечатать проект, на бумагу выводится надпись «Не для коммерческого использования». Файлы, созданные в учебной версии продукта, несовместимы с профессиональными версиями ПО.

Ольга Калягина, директор по связям с общественностью «Аскон», отметила: "Продукт заинтересует студентов всех технических вузов, колледжей и школьников из России, Украины, Белоруссии, Казахстана, Молдавии и Узбекистана. Мы прогнозируем спрос на лицензии в количестве сотни тысяч ежегодно".

2013

Выход версии «Компас-3D» V14

В «Компас-3D» V14 полномасштабно развернута технология прямого вариационного моделирования VDM для свободного редактирования ранее созданных или импортированных из других CAD-систем 3D-моделей; реализована интеграция строительных приложений «Компас-3D» с расчетными системами; добавлена возможность создания исполнений для спроектированных или новых изделий. Машиностроительное проектирование

В «Компас-3D» V14 серьезное развитие получили технологии, направленные на повышение эффективности 3D-проектирования и расширяющие привычные функции CAD-инструментария. В частности, в новой версии произошло наращивание возможностей работы в 3D и специализированных приложениях. «Компас-3D» V14 позволяет не просто создавать 3D-геометрию, но и полностью описывать информационную модель изделия, анализировать ее и готовить данные для производства — передавать в систему проектирования технологических процессов или в систему для разработки управляющих программ ЧПУ. В 3D-модели появились управляющие размеры, при простановке размеров стало возможным указывать поле допуска, а саму модель перестраивать с его учетом — таким образом, модель в «Компас-3D» V14 содержит в себе всю необходимую производственную информацию и технические требования.

Для создания исполнений уже спроектированных изделий или новых изделий с разными конфигурациями в «Компас-3D» V14 реализован функционал, который позволит прорабатывать исполнения и формировать на них комплект документации — чертежи и групповые спецификации.

С учетом пожеланий пользователей «Компас-3D» функциональные и визуальные изменения в новой версии системы претерпела стандартная команда «Отверстие». Она сменила значок на панели инструментов, а ее возможности расширились — теперь создавать отверстия можно как на плоских гранях, так и на кривых поверхностях.

Для удобства оформления чертежей в соответствии с ГОСТ, ОСТ, СТП, DIN, ISO и другими стандартами, КОМПАС-График, интегрированный в состав «Компас-3D», получил развитие в сторону повышения автоматизации оформления документации. В новой версии системы штриховка ассоциативно связана с материалом, указанным в 3D-модели, Технические требования передаются из 3D-модели, а управляющие размеры из эскизов и операций автоматически проецируются на виды чертежа.

Проектирование в приборостроении

В рамках специализированной конфигурации Приборостроение в «Компас-3D» V14 наиболее важные изменения произошли в системе КОМПАС-Электрик и приложении «Компас-3D»: Кабели и жгуты.

В КОМПАС-Электрик добавлена возможность формирования ряда важных пользовательских отчетов, реализованы полезные сервисные функции, например — Графический редактор соединений, который позволяет визуализировать и упрощать процесс проектирования соединений и монтажно-коммутационных схем. КОМПАС-3D: Кабели и жгуты открывает своим пользователям доступ к функциям формирования списка контактов и автоматической передачи состава цепей из блочных частей соединителей в ответные части соединителей жгута.

Строительное проектирование

Наибольшее внимание в Строительной конфигурации «Компас-3D» V14 разработчики уделили развитию технологии интеллектуального строительного проектирования MinD («Model in Drawing» — модель в чертеже). Появились новые возможности, обеспечивающие комфортную работу и расширяющие применение технологии сквозного проектирования:

• Передача данных из Библиотеки: КМ в расчетный комплекс SCAD. Специальная команда позволяет полностью передавать все данные металлоконструкций, созданных по технологии MinD в систему SCAD.
• Передача данных из Библиотек: ТХ и ВК в расчетный комплекс ПС СТАРТ. Библиотеки передают геометрические характеристики коммуникаций и массу с учетом продукта, информацию по некоторым типам опор.
• Новая технология создания пользовательских баз данных КОМПАС-Объекта. Инструменты библиотеки дают возможность не только создавать новые элементы, но и добавлять в свой каталог элементы от производителей оборудования или других пользователей.
• Расширение функционала для работы с узлами металлических конструкций.

Пополнились новинками и специализированные приложения, каталоги и инструменты, задействованные в технологии MinD. В рамках сотрудничества АСКОН и Корпорации ТехноНИКОЛЬ, производителя кровельных гидроизоляционных и теплоизоляционных материалов, в разделе Архитектура и строительство появился новый бесплатный Каталог: ТехноНИКОЛЬ. Он содержит электронную библиотеку соединений строительных конструкций (пол, дренаж) из современных материалов, которые производит ТехноНИКОЛЬ.

Совместное применение обновленной для работы в «Компас-3D» V14 технологии MinD и системы фотореалистичного рендеринга Artisan Rendering откроет перед пользователями еще больше возможностей для эффектного оформления проектов и подготовки качественной проектной документации.

Для ускорения и повышения удобства использования КОМПАС-3D V14 был усовершенствован базовый функционал системы: например, инструменты для работы с вкладками, комбинации системных клавиш.

Первая "коробочная" версия

«Аскон» и фирма «1С» представили систему трехмерного моделирования для дома и учебы КОМПАС-3D V13 Home издания «1С:Дистрибьюция». В компаниях заявляют, что на российском рынке САПР это первая лицензионная CAD-система с профессиональными возможностями, которая будет доступна частным пользователям.

«Компас-3D» V13 Home позволяет создавать трехмерные модели деталей и сборок, чертежи и спецификации. Эта версия предназначена школьникам, студентам и их преподавателям, а также любителям 3D-моделирования и домашним мастерам. В состав системы входит электронная интерактивная «Азбука КОМПАС», с помощью которой можно за несколько часов освоить основные приемы работы в системе.

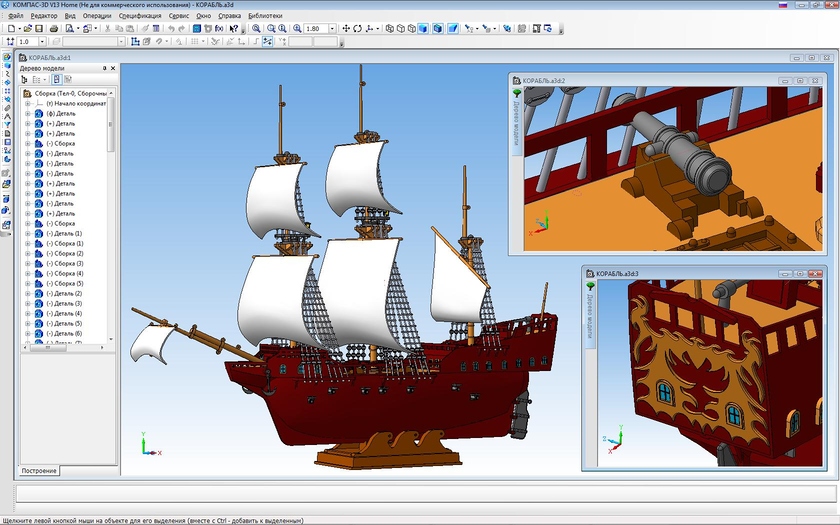

Скриншот интерфейса «Компас-3D» V13 Home

От «старшей» версии «Компас-3D» V13 домашний релиз отличается прежде всего условиями лицензирования: по его условиям, система может использоваться только в некоммерческих целях, но без ограничений по возможностям моделирования и черчения, экспорту-импорту файлов, сохранению и печати документов.

В «Аскон» сообщили TAdviser, что продукт поступил в продажу в начале октября и распространяется через крупные розничные сети (1C:Интерес, «М.Видео», « Медиа Маркт»), а также интернет-магазины программного обеспечения. Рекомендованная розничная цена составляет 1490 руб. Лицензия на один компьютер действует 1 год, предусмотрено ее льготное продление.

С выпуском «Компас-3D» V13 Home «Аскон» выходит на новый для себя рынок частных пользователей. Первым шагом в этом направлении стал выпуск в 2010 году облегченной системы трехмерного моделирования «Компас-3D» LT V12 издания «1С:Дистрибьюция», признанный успешным.

Олег Зыков, руководитель перспективных проектов «Аскон», привел следующие цифры: « В целом, доходы от продажи продуктов линейки «Компас-3D» для частных пользователей за этот год увеличились в 6 раз. Мы надеемся, что «Компас-3D» Home займет свое место на домашнем компьютере каждого пользователя, интересующегося 3D-моделированием».

2011: Выход версии КОМПАС-3D V13

13-го мая 2011 года «Аскон» объявила о выходе версии «Компас-3D» V13. Отличительные черты CAD-системы: встроенные приложения для прочностного конечно-элементного анализа и проектирования пресс-форм, новые инструменты поверхностного и листового моделирования, специальная конфигурация Приборостроение. Проектировщики увидят в «Компас-3D» V13 серьезное развитие технологии интеллектуального строительного проектирования MinD (model in drawing, модель в чертеже).

Учтены пожелания пользователей: в новой версии появились команда «Отмена/Повтор действия в 3D» и отчеты по свойствам графического документа.

Машиностроительное проектирование

В состав КОМПАС-3D V13 включены Система прочностного экспресс- анализа APM FEM и Библиотека Пресс-формы 3D. Наличие таких встроенных приложений сегодня является стандартом для систем автоматизированного проектирования среднего уровня. В системе КОМПАС-3D V13 можно не просто создать трехмерную геометрию, а полностью описать информационную модель изделия, проанализировать ее и подготовить данные для производства (передать в систему проектирования технологических процессов или в систему для разработки управляющих программ ЧПУ).

В новой версии значительно расширены возможности построения пространственных кривых, являющихся каркасом любой поверхностной модели. Добавлены новые команды построения и анализа поверхностей. Эти новации позволяют применить новую методологию проектирования, упростить работу инженера и повысить производительность. Основным выходным документом от конструктора по-прежнему является чертеж. Поэтому в двумерном проектировании появилась возможность получения табличных отчетов по графическим документам и объектам в них, вставкам видов и фрагментов, макроэлементам. Теперь на них можно назначать атрибуты и свойства.

Проектирование в приборостроении

В КОМПАС-3D V13 впервые создана специализированная конфигурация Приборостроение, в которую перенесены все приложения, связанные с данной областью задач. Основные изменения в линейке продуктов АСКОН для проектирования в приборостроении и электротехнике коснулись системы КОМПАС-Электрик и Библиотеки Кабели и жгуты 3D. Отныне КОМПАС-Электрик (текущая версия V13) поставляется в двух вариантах:

• КОМПАС-Электрик Express – для создания схем электрических принципиальных и перечней элементов к ним
• КОМПАС-Электрик – объединенная функциональность систем КОМПАС-Электрик Std и КОМПАС-Электрик Pro.

В системе КОМПАС-Электрик добавлена возможность формирования ряда важных пользовательских отчетов и реализованы полезные сервисные функции.

Строительное проектирование

В основе технологии проектирования MinD лежит КОМПАС-Объект — инструмент для создания, хранения и использования интеллектуальных строительных элементов и конструкций. Новые интерфейсные решения КОМПАС-Объект позволяют не только структурировать данные более удобно, но и осуществлять выборку по заданному критерию, производить выбор проекций. Улучшение технологической основы КОМПАС-Объект для пользователя означает мгновенный отклик системы на любое его действие. В составе Строительной конфигурации КОМПАС-3D появились приложения: Система проектирования газоснабжения: ГСН, RES:ЛЭП 0,4-10 кВ, Библиотека проектирования систем электроснабжения: ЭС.

В октябре 2011 года «Аскон» представила систему фотореалистичного рендеринга для «Компас-3D» Artisan Rendering, разработанную в партнерстве с английской компанией Lightworks, мировым поставщиком решений для визуализации в области трехмерной компьютерной графики.

Artisan Rendering – это инструмент создания фотореалистичных изображений машиностроительных изделий и строительных объектов, спроектированных в системе КОМПАС-3D V13. Возможности приложения позволяют комбинировать материалы и освещение, фон и сцену и буквально в несколько действий получать на основе трехмерной модели высококачественное изображение.

С помощью Artisan Rendering пользователь «Компас-3D» сможет самостоятельно сформировать точный внешний облик объекта проектирования задолго до выпуска опытного образца или окончания строительства. Фотореалистичные изображения будут востребованы для демонстрации заказчикам, передачи в службы маркетинга и сбыта, размещения в каталогах продукции и на сайте предприятия.

Artisan Rendering использует комбинацию аппаратного OpenGL рендеринга для быстрого просмотра изображения наряду с мощным, использующим центральный процессор, рендерингом для трассировки лучей в изображениях высокого качества и для глобального освещения изображения. Artisan Rendering поставляется с большой базой материалов, источниками освещения, фонами. К системе прилагается руководство пользователя на русском языке в формате pdf.

Доступ к бесплатной ознакомительной версии Artisan Rendering будет открыт 8 ноября.

Продажи Artisan Rendering начнутся во второй половине ноября 2011 года.

2010: Запуск облачной версии «Компас»

С октября 2010 года «Аскон» начал предоставлять доступ к новой 12-й версии своей системы по модели SaaS (как услугу). Соответствующее соглашение и лицензионный договор «Аскон» заключил с дата-центром Cloud IT, в котором разместил ПО. В «Аскон» заявляли, что стали первым в мире разработчиком САПР, продающим ПО по схеме SaaS.

Арендовать ПО можно помесячно. Стоимость аренды будет зависит от выбранной конфигурации «Компаса». Всего их должно стать доступно более десятка, примерный разброс цен - от 500 до 4 тыс. руб. в месяц за одну лицензию, говорят в компании.

Речь идет о конкурентных лицензиях, т.е. каждая из них в разное время может использоваться разными пользователями. Таким образом, к примеру, в две смены на пяти лицензиях смогут работать 10 человек. Для сравнения, при локальной установке лицензии стоят 50-160 тыс. руб. за одно рабочее место.

Для удаленной работы с «Компасом» заказчику нужен браузер и дополнительная бесплатная утилита Citrix Reciever. Набор операционных систем на клиентских местах ограничен теми, для которых есть клиент Citrix Receiver. Это Windows, Windows Mobile, MacOS, Linux, iOS и Android. Хранить свои конструкторские разработки заказчики смогут как локально, так и на серверах Cloud IT.

В начале 2012 года сервис закрылся из-за отсутствия спрос. К тому моменту тестовым доступом к облачному сервису воспользовались свыше 1,5 тыс. посетителей сайта, однако монетизировать сервис не удалось.

Примечания
