СКУД Gate - отечественное оборудование, предназначенное для систем ограничения и контроля доступа сотрудников и автотранспорта предприятия, систем учета рабочего времени и управления персоналом, автоматизированных систем управления технологическими процессами предприятий всех сфер деятельности.
Основные параметры СКУД Gate
Gate – многоцелевая сетевая система контроля и управления доступом (СКУД). Основные цели: ограничение доступа на объект, контроль и управление доступом на предприятие, учет рабочего времени и контроль трудовой дисциплины, автоматизированное управление персоналом, организация доступа и учета автотранспорта, решение задач идентификации и учета в АСУ технологическими процессами, а также управление различными исполнительными устройствами и подсистемами. Сетевые возможности системы позволяют контролировать в каждой ветке RS485(422) до 254 точек прохода, и практически неограниченное количество точек - при объединении таких веток в распределенную структуру на базе Ethernet.
2017
SMS, Viber и E-Mail оповещение о событиях
Разработчики классической СКУД Gate добавили к осени 2017 года в базовый функционал штатного ПО Gate-Server-Terminal инструмент для реализации функции SMS (Viber) и E-Mail оповещений о событиях системы контроля доступа.
Инсталляторы и заказчики, использующие классическую СКУД Gate, могут получить возможность и воспользоваться функцией SMS и E-Mail уведомлений путем бесплатного обновления ПО на своих объектах. Стоимость самих SMS определяется условиями и правилами используемого web-сервиса отправки сообщений.Геннадий Попов, PathVision.ai: Как искусственный интеллект помогает медицине и бизнесу
Разработанный инструмент позволяет настроить и отправлять уведомления как об общих событиях системы (взлом двери, сигнал тревоги по входу 1(2), попытка несанкционированного прохода и т.п.), так и о событиях, привязанных к конкретному пользователю (проход совершен, попытка несанкционированного прохода, попытка повторного прохода и т. д.). Получателем уведомлений об общесистемных событиях могут быть ответственные сотрудники служб охраны, эксплуатации или администрации. Получателями событий о конкретных пользователях также могут быть уполномоченные сотрудники охраны, руководители подразделений, либо иные заинтересованные лица, например родители школьников.
Отправка SMS уведомлений осуществляется через специальный интернет сервис SMS.RU, что при наличии устойчивого подключения сервера СКУД к интернету обеспечивает оперативность и высокую производительность данного функционала. Причем, при наличии у получателя мессенджера Viber сервис SMS.RU производит предварительную попытку отправки сообщения на него. При временной или постоянной невозможности доставки сообщения на Viber производится отправка обычного SMS. Шаблон содержимого SMS настраивается в ПО СКУД.
Важной и полезной является возможность диагностики и контроля процесса отправки SMS сообщений в ПО сервера СКУД и на портале интернет сервиса. Независимо или параллельно процессу отправки SMS уведомлений может осуществляться процесс рассылки E-Mail уведомлений, с аналогичными настройками и условиями.
Интеграция с PASS24.online
2 октября 2017 года компания ONVI Service объявила об интеграции своего облачного сервиса PASS24.online с классической СКУД Gate. Интеграция предоставляется инсталляторам и пользователям обеих систем бесплатно, без лицензий, как штатная и встроенная функциональность. Совместное использование двух систем оптимизирует работу администрации и службы безопасности объектов при решении задачи организации гостевого доступа, делает этот процесс более надежным и прозрачным, а также удобным для пользователей системы, утверждают в компании. Подробнее здесь.
Вышел релиз версии Gate-P-4000-Паркинг 2.0
27 июня 2017 года компания Ай-Ти Технологии XXI век сообщила о выпуске второй версии контроллера Gate-P-4000-Паркинг. В нем реализованы два логических режима работы.
Первый режим контроллера повторяет логику контроллера Паркинг версии 1 и 1.5. В нем нет встроенного радиоканального считывателя, поэтому выбор типа считывателя и идентификаторов - под контролем установщика. Если требуются традиционные радиоканальные брелоки Gate-TX, то к контроллеру подключается радиоканальный считыватель Gate-RX. Логика первого режима предусматривает обработку одного канала считывателя идентификатров и двух линий контроля въезда и выезда. Алгоритм работы контроллера и светофоров остался прежним.

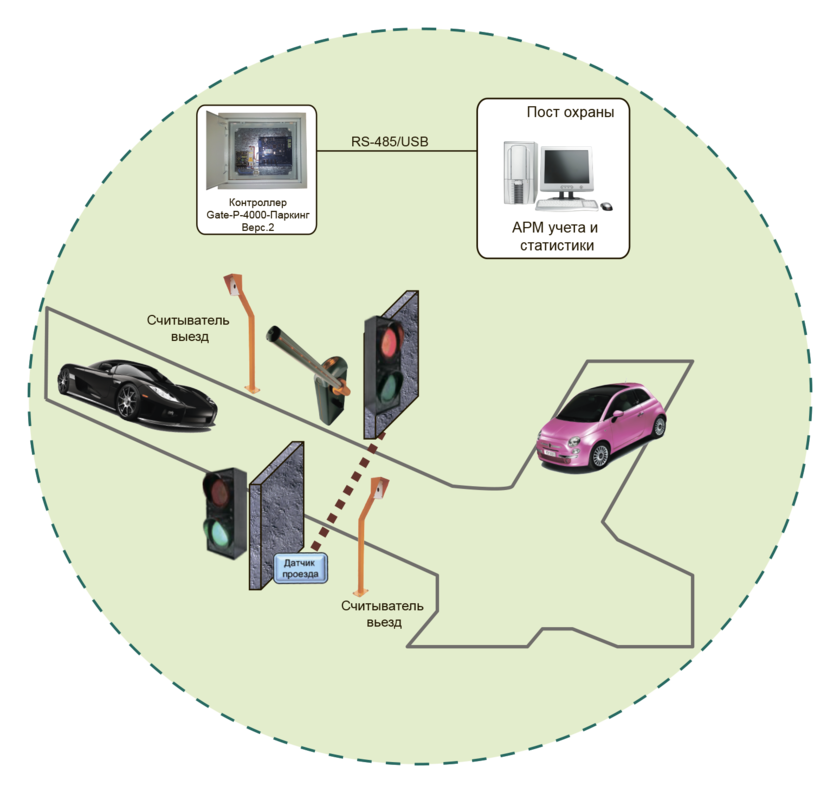

Второй режим контроллера характеризуется упрощенной логикой работы, она предусматривает работу с двумя считывателями идентификаторов (въезда и выезда) и контроль одной линии проезда. В качестве внешних считывателей может использоваться двухканальный считыватель меток дальнего действия KeyTex-Gate или любые считыватели с выходом Wiegand-26.
Типовой минимальный состав системы Паркинг во втором режиме:
- Контроллер Gate-P-4000-Паркинг Верс.2 -1шт.;
- Считыватели въезда и выезда требуемого типа идентификаторов — 2 шт.;
- Идентификаторы – по количеству пользователей (автомобилей).
- Светофор двухцветный – 2 шт.;
- Пара фотоэлементов (или э/м петля) – 1к-т;
- Комплект оборудования преграждающего устройства (шлагбаум/ворота) - 1к-т;
- Преобразователь интерфейса Gate-USB/485 – 1 шт.;
- Штатное ПО Gate-Server-Terminal (с ключом HASP) – 1к-т.
Во втором режиме контроллера остались доступными подрежимы проезда:
- с подтверждением охранника,
- с использованием встроенного счетчика автомобилей,
- с контролем концевых датчиков ворот.
Подрежим группового проезда в рамках алгоритма второго режима контроллера не поддерживается.
Gate-P-4000-Паркинг 1.5
26 апреля 2017 года компания "Ай-Ти Технологии XXI век2 заявила о выходе версии специализированного контроллера Gate-P-4000-Паркинг 1.5 и снятии с производства контроллера версии 1, со встроенным радиоканальным считывателем.
На 26 апреля 2017 года действующая версия 1.5. Она не имеет встроенного радиоканального считывателя, но аналогична предыдущей версии по логике работы. В этой версии реализована возможность выбора типа считывателя и типа идентификаторов.
Специализированный контроллер Gate-P-4000-Паркинг (версия 1.5) предназначен для организации безопасной работы двунаправленной точки проезда транспорта со светофорным регулированием.
Специфика использования контроллера:
- однополосный двунаправленный проезд;
- необходимость контроля и учета направления проезда;
- необходимость наличия светофорного регулирования движения с помощью пары 2-цветных светофоров.
Особенности:
- контроллер версии 1.5. не имеет встроенного радиоканального считывателя. Предусмотрено подключение внешнего считывателя, работающего по интерфейсу Wiegand-26. в качестве идентификаторов в схеме решения Gate-Паркинг используются радиоканальные брелоки Gate-TX, при этом в качестве внешнего считывателя потребуется использование радиоканального считывателя Gate-RX. Если в качестве идентификаторов используются другие радиобрелоки, карты или иные типы идентификаторов, то ко входу контроллера подключается внешний считыватель соответствующего типа идентификаторов.
- для подключения внешнего считывателя с интерфейсом Wiegand-26 используется первый вход для считывателей на плате контроллера (колодка К5). Для определения направления движения и обеспечения заданного алгоритма проезда к контроллеру подключаются две линии въезда/выезда. Эти линии выполняются, как правило, на фотоэлементах или э/м петлях. Алгоритм работы контроллера и точки проезда совпадает с алгоритмом работы контроллера Паркинг Версии 1.
2016
Технология ZKTeco интегрирована в СКУД Gate
21 июля 2016 года разработчики компани Ай-Ти Технологии XXI век сообщили о завершении модернизации интегрированной биометрии ZKTeco в состав СКУД Gate.
В 2014-м году проведена разработка и в январе 2015 года компания официально объявила об интеграции приборов ZKTeco в ПО СКУД Gate. Однако, в 2015 году без официальных уведомлений и предупреждений бренд ZKTeco прекратил поставку на российский рынок приборов с обновленными прошивками, которые приводили либо к частичной, либо к полной невозможности использования этих биометрических приборов под управлением ПО Gate. Этот факт заставил повторно вернуться к работе по реализации интеграции этих приборов. На июль 2016 года эта работа завершена - приборы бренда ZK снова могут использоваться в составе СКУД Gate.
Компания указала на ряд технических аспектов вопроса интеграции: специалисты-инсталляторы СКУД с использованием устройств ZKTeco необходимо учитывать, что бренд ZKTeco поставляет на российский рынок приборы с прошивками, соответствующими одному из двух типов библиотек (SDK): StandaloneSDK и PullSDK. Эти библиотеки несовместимы между собой и отличаются по функциональности.
Первый вариант SDK – StandaloneSDK – поддерживается в ПО Gate-Server-Terminal, начиная с версии 1.21.1. Второй вариант SDK – PullSDK – поддерживается, начиная с версии 1.22.9. Вариант SDK в конкретном считывателе, зависит от модели и даты выпуска. В частности, например, по состоянию на лето 2016 года (с прошивками 2016 года) считыватели MA300 и TF1700 работают с использованием StandaloneSDK, а считыватели TF1600 – с использованием PullSDK.
Вторая особенность - популярная ранее возможность регистрации пользователей через дверной считыватель. Это в прошлом. Режим регистрации поддерживается только считывателями MA300 старой версии (6.60 или ниже). Все приборы более поздней реализации лишены этой возможности.
СКУД Gate интегрирована в ПАК Интеллект
11 июля 2016 года компания Ай-Ти Технологии XXI век сообщила о расширении, модернизации и интеграции контроллеров СКУД Gate в ПАК Интеллект.
Эта интеграция обеспечивает использование базовых контроллеров классической СКУД Gate под управлением и в составе ПАК Интеллект. Интеграция оборудования Gate в Интеллект выполнена по протоколу нижнего уровня. При этом штатное ПО СКУД Gate не используется, а типовая архитектура СКУД остается полностью без изменений.
Под управлением ПО Интеллект могут функционировать типовые контроллеры Gate-8000(4000), Gate-8000-Ethernet, специализированный контроллер Gate-P-4000-Паркинг. Поддерживается использование преобразователей интерфейса Gate-USB/485 и Gate-485/Ethernet. В распоряжении инсталлятора имеются все варианты подключения контроллеров СКУД: ветки RS-485 через USB преобразователь, ветки RS-485 через Ethernet преобразователь, а также прямые подключения к серверу контроллеров Gate-8000-Ethernet.
В соответствии с коммерческой политикой продукта Интеллект для открытия интеграции контроллеров Gate в Интеллект требуется получить соответствующую лицензию по количеству контроллеров. Подобная лицензия, прописанная в ключ защиты ПО Интеллект, позволяет добавить соответствующее количество контроллеров Gate в дерево оборудования ПАК Интеллект.
Посредством интеграции появляется возможность создания комплексной СКУД объекта под управлением ПО Интеллект, обеспечения работы проходных, бюро пропусков, бухгалтерии, отдела кадров и службы безопасности.
Доступны функции фото и видеоверификации событий доступа, гибкий инструмент формирования разнообразных отчетов, и самое главное — возможность настройки и реализации автоматических сценариев реакции комплексной системы безопасности на события любой из подсистем: ОПС, СОТ, СКУД и других.
Считыватель бесконтактных идентификаторов Gate-Reader-EH
В составе оборудования бренда СКУД Gate появился свой считыватель бесконтактных идентификаторов Gate-Reader-EH. Считыватель предназначен для использования в системах контроля и управления доступом при подключении к контроллерам СКУД по интерфейсу Wiegand 26. Типы используемых идентификаторов: амплитудная модуляция – ASK (EM-Marine) или частотная модуляция – FSK 125КГц.
Считыватель состоит из модуля электроники, залитого компаундом, и декоративной крышки из ABS пластика, причем традиционно в комплекте сразу две крышки: серая и черная. Считыватель снабжен двухцветным светодиодом и зуммером для световой и звуковой индикации состояний системы.
Особенности подключения.
При выборе места для установки считывателя необходимо учитывать, что установка считывателя на металлическую поверхность, а также размещение его ближе 1 метра от источников электромагнитных помех (видеомониторов, электродвигателей, силовых кабелей и т.п.) приводит к существенному уменьшению расстояния считывания. При установке нескольких считывателей рядом, минимальное расстояние между ними должно составлять не менее 0,5 метра.
Для подключения к контроллеру СКУД считыватель снабжен 8-ми проводным кабелем с цветовой маркировкой проводов. Для соединения считывателя с контроллером рекомендуется использовать экранированный многожильный кабель с сечением каждого провода 0,5 кв.мм. Для повышения помехоустойчивости связи экран кабеля должен подключаться к общему проводу только со стороны источника питания (контроллера). Максимальная длина линии от считывателя до контроллера от 50 до 100 м (в зависимости от типа кабеля и внешних э/м условий).
Считыватель имеет степень защиты: IP-54 и рабочую температура -40°С . . . +55°С. Таким образом, не смотря на IP-54, его можно использовать и в уличных условиях, но только с защитой от солнечных лучей и атмосферных осадков.
Размеры считывателя 94х55х15 мм.
Автоматизированный пункт алкоконтроля (опция)
29 февраля компания Ай-Ти Технологии XXI век представила инсталляторам и заказчикам вариант решения задачи создания пункта алкоконтроля сотрудников компаний посредством выделенного автоматизированного пункта.
По мнению специалистов компании, предложенный вариант реализации возможностей СКУД Gate не требует никаких специальных версий оборудования или ПО СКУД Gate, реализуется на штатных приборах и штатном ПО. В качестве специального оборудования используется алкотестер ДИНГО В-02.

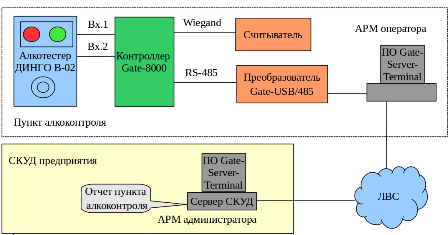

Типовой минимальный состав автоматизированного пункта алкоконтроля
Пункт должен обслуживаться должностным лицом предприятия (оператором).
Алгоритм работы пункта:
- оператор включает оборудование пункта, проводит тестирование и убеждается в готовности комплекта (тест прошел успешно, на алкотестере индикация готовности, ПО готово к работе);
- сотрудник подносит личную идентификационную карточку к считывателю, АРМ производит фотоверификацию с отображением фото и сведений пользователя, оператор визуально убеждается в соответствии данных;
- сотрудник, под контролем и руководством оператора, проводит сеанс работы алкотестера с получением визуального результата по индикации алкотестера и фиксации события в ПО АРМ;
- оператор убеждается в восстановлении готовности оборудования и переходит к работе с очередным сотрудником, по завершению работы выключает требуемое оборудование.
- оператор Пункта алкоконтроля на своем АРМ, или представитель администрации на своем АРМ, с требуемой периодичностью формирует отчет по событиям пункта алкоконтроля, в котором отражается дата и время тестирования, ФИО оператора, ФИО сотрудников и результаты контрольных исследований их состояния на содержание алкоголя.
Достоинства такого варианта решения:
- простота реализации;
- универсальность;
- низкие затраты внедрения;
- достоверность;
- удобство эксплуатации.
Особенности использования алкотестера.
В конкретном примере приведен простейший алкотестер, который может использоваться по желанию руководства для внутренних нужд предприятия для формального определения факта превышения заданного уровня концентрации паров этанола в выдыхаемом воздухе. Он не является официальным средством измерения. Критичный уровень концентрации определяется на усмотрение оператора. В процессе эксплуатации важно учитывать, что время восстановления алкотестера после каждого использования зависит от выявленной концентрации и может иметь значения от нескольких секунд, до нескольких минут. Поэтому не рекомендуется включение данного прибора в схему принятия решения о доступе на проходных предприятия.
Одновременно с предложением технологической составляющей компания отметила неоднозначность использования такого пункта в организации, с юридической стороны. Принимаясь за реализацию, организаторам стоит внимательно отнестись к пункту подобного контроля. Важно понимать, отметила в заявлении компания - если это не предусмотрено федеральным законом, не входит в обязанности по должностной инструкции или специально не прописано в трудовом договоре, то работник вправе отказаться от прохождения любых процедур, направленных на выявление любых особенностей его организма кем бы то ни было.
На практике, в большинстве случаев, данные пункты контроля могут использоваться на добровольной основе и иметь только информационное значение - для внутреннего использования.
2015
СКУД Gate версия 1.21 Gate-Server-Terminal
Версия ПО 1.21 Gate-Server-Terminal имеет целый ряд приятных нововведений, которые делают работу с системой выгоднее и удобнее, а также расширяют функциональные возможности системы. Среди наиболее крупных и заметных новинок:
- отменяется отдельное лицензирование работы системы с контроллерами Паркинга (Gate-P-8000 PK) и контроллерами интеграции с домофонами Vizit (Gate-GV420). Начиная с версии 1.21 базовое ПО Gate-Server-Terminal обеспечивает работу со всеми типами контроллеров классической СКУД Gate без дополнительных лицензий. Поэтому в новом типовом прайсе Gate теперь отсутствуют отдельные позиции лицензирования для систем Паркинга и Gate-Vizit.
- в СКУД Gate были интегрированы все приборы идентификации по отпечатку пальца бренда ZKTeco, среди которых популярные сейчас оптические приборы MA300 (биометрический считыватель совмещенный со считывателем карт) и ZK 4500 (настольный биометрический сенсор), а также мультиспектральный считыватель ZK LA2000. В штатное ПО добавлен специальный интерфейс для работы с биометрическими считывателями отпечатков пальцев ZKTeco. Важно, что при использовании данных считывателей в составе СКУД Gate для их настройки и эксплуатации инсталляторам не потребуется никакого иного программного обеспечения.
Создан контроллер СКУД Gate-IP-Pro
4 июня 2015 года компания "Ай-Ти Технологии XXI век" сообщила о включении в состав бренда Gate двух систем контроля и управления доступом: классическая СКУД Gate и профессиональная сетевая СКУД Gate-IP.
Изменения в аппаратной базе
Основным контроллером в СКУД Gate-IP стал контроллер Gate-IP-Base. Предыдущий базовый контроллер с наименованием Gate-IP100 не исключен из системы, но поменял свое название на Gate-IP-Pro.
Контроллер Gate-IP-Base отличается от модели Gate-IP-Pro отсутствием Wi-Fi коммуникатора и другим типом сетевого разъема (используется типовая розетка 8Р8С стандарта RJ45). Базовые контроллеры Gate-IP-Base продаются по более низкой цене, имеются на складе и доступны к заказу. Представлены в трех типах корпусов: стандартный, UPS1, UPS2. Во всех комплексных проектах или отдельных точках прохода, где не планируется использование Wi-Fi, контроллеры Gate-IP-Base и Gate-IP-Pro полностью взаимозаменяемы и могут использоваться совместно.

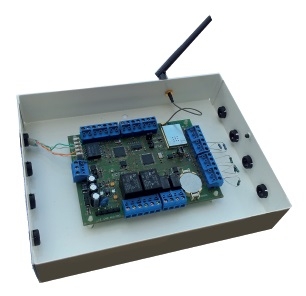

Контроллер Gate-IP-Pro, 2014
Изменения в программном обеспечении
По просьбам пользователей и партнеров расширены возможности бесплатной версии ПО Gate-IP. Бесплатная версия Gate-IP Free допускает использовать функцию видеоверификации событий доступа с поддержкой до 10 видеоканалов (СВН Линия, Pinetron, Dahua, Hikvision), позволяет использовать все типы основных и специальных контроллеров Gate-IP, включая специальные технологии беспроводных замков Gate-IP-Lock, систему управления автоматикой и лифтом на основе Gate-IС-Elevator и систему зонального антипассбека на базе Gate-IC-Antipassback.
Ограничения бесплатной версии: одно АРМ, до 10 дверей, до 50 карточек, не поддерживает подключение контроллеров классической СКУД Gate, а также веб- и мобильные интерфейсы.
СКУД Gate интегрирована с системой распознавания автономеров Автомаршал
28 августа 2015 года компания Ай-Ти Технологии XXI век сообщила об интеграции СКУД Gate с системой распознавания автономеров Автомаршал.
«Малленом Системс» совместно с разработчиками СКУД Gate, компанией Ай-Ти Технологии XXI век, выполнили работы по интеграции.
Технология распознавания может использоваться в составе штатной СКУД Gate совместно со всеми другими вариантами идентификации транспорта:
- по картам,
- радиобрелокам
- RFID-меткам дальнего считывания.
Помимо интеграции штатного ПО Автомаршал и СКУД Gate разработана специализированная бюджетная версия ПО «Автомаршал.Gate». В результате, совместное использование данного продукта и СКУД Gate, согласно заявлению компании-разработчика - самый бюджетный и надежный инструмент организации системы учета и контроля транспорта для ведомственных и жилищных автопарковок.
2014: Резервирование путей передачи данных
24 февраля 2014 года компания Ай-Ти Технологии XXI век сообщила о новых технологических путях и резервах передачи данных в системе СКУД Gate.
Для систем контроля доступа, использующих сеть Ethernet в качестве среды передачи данных, большое значение имеют технологические возможности и способы резервирования путей передачи данных. Это фактически позволяет повысить живучесть системы и ее эффективность.
Разработчики СКУД Gate-IP сознательно реализовали ряд технических решений, обеспечивающих возможность резервирования путей передачи данных. Среди них:
Доступ через несколько шлюзов в Интернет
Контроллер может работать последовательно через два независимых шлюза в Интернет. Резервирование доступа в Интернет обеспечивается двумя независимыми маршрутизаторами:
Резервирование Wi-Fi
Для резервирования беспроводного канала связи в контроллере поддерживается работа с двумя Wi-Fi точками доступа - основной и резервной:
Контроллер работает последовательно с каждой из точек доступа.
Настройки коммуникатора могу комбинироваться для достижения оптимального результата, в зависимости от топологии сети, например, схема для двух Wi-Fi точек доступа и двух шлюзов в Интернет:
