3V-services: SimInTech

SimInTech - пакет специализированных программ, в составе которых язык программирования, структуры данных, широкий спектр функций, интегрированная среда разработки, объектно-ориентированные возможности и интерфейсы к программам и расчётным кодам, написанным на других языках программирования.

Система представляет собой среду динамического моделирования технических систем, предназначенную для расчетной проверки работы системы управления сложными техническими объектами и LCMS (Lean Construction Management System).

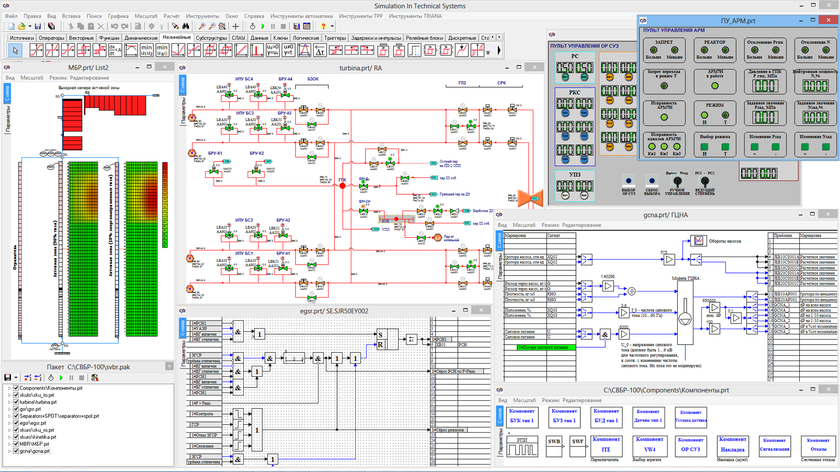

Скриншот окна программы (2014)

Имеются необходимые средства интегрированной среды разработки, включая отладчик и кодогенератор. Функции для работы с целыми типами данных облегчают создание алгоритмов для микроконтроллеров и других приложений.Метавселенная ВДНХ 3.3 т

При решении тестовых задач SimInTech превосходит в скорости, точности и достоверности вычислений все зарубежные аналоги, включая пакеты SimuLink, VisSim, MATRIXx и др.

SimInTech реализует режимы работы:

• Моделирование
  • моделирование процессов динамики в непрерывных, дискретных и гибридных системах, в том числе и при наличии обмена данными с внешними программами и техническими устройствами;
  • редактирование параметров структурной схемы и расчета в режиме "on-line";
  • расчет в реальном времени или в режиме масштабирования модельного времени;
  • рестарт, архивацию и воспроизведение результатов моделирования;
  • статистическую обработку сигналов (в том числе и внешних), основанную на БПФ.

• Анализ
  • амплитудно-фазовых частотных характеристик для любой линейной и большинства нелинейных систем (ЛАХ, ФЧХ, годографы Найквиста, Михайлова, Попова и др.);
  • коэффициентов, полюсов (собственных чисел) и нулей передаточных функций.

• Оптимизация
  • параметрическая оптимизация САУ в многокритериальной постановке при наличии ограничений на параметры САУ, динамические переменные, управления, функционалы;
  • параметрическая идентификация расчетных или опытных данных.

• Синтез, реализующий следующие методы синтеза корректирующих устройств:
  • частотный метод - по заданным частотным характеристикам САУ;
  • корневой метод - по заданному расположению корней характеристического уравнения.

• Контроль и управление помогут создать:
  • виртуальные пульты управления с аналогами контрольно-измерительных приборов и управляющих устройств;
  • мнемосхемы технологических процессов с мультимедийными эффектами.

Основные технологические свойства

• обширная общетехническая библиотека типовых блоков (около 300 блоков);
• специализированные библиотеки (Анимация, Статистика, Теплопроводность, Электромашины, Электроника, Роботы, Гидроавтоматика, Свойства и Кинетика нейтронов, Контроль и Управление и др.);
• открытость за счет встроенного языка программирования высокого уровня, а также за счет реализации механизмов обмена данными с внешними расчетными программами и устройствами;
• эффективность алгоритмов интегрирования для жестких систем дифференциальных уравнений;
• принцип вложенности структур, векторизация алгоритмов передачи и обработки данных;
• широта использования – есть опыт применения в атомной, нефтяной, газовой промышленности, энергетике и робототехнике.

2015: SimInTech совместима с «Гослинукс»

22 октября 2015 года компания «3В Сервис» заявила о совместимости SimInTech с «Гослинукс».

– Разработка и внедрение ОС «Гослинукс» – своевременный шаг в упорядочении информационного поля ведомственных структур, – отметил Вячеслав Петухов, генеральный директор компании «3В Сервис». – Созданная с учетом требований законодательства сертифицированная операционная система предоставляет сотрудникам государственных служб широкий набор возможностей для реализации их стратегических целей. Совместимость SimInTech с «Гослинукс» позволит беспрепятственно применять программный продукт на промышленных объектах, а также обеспечит бесперебойное функционирование объектов, на которых он уже используется.
