Заказчики: Т Плюс Теплосеть Пенза Подрядчики: КРУГ НПФ, Флагман Инжиниринг Продукт: ПТК КРУГ-2000Второй продукт: SCADA КРУГ-2000 Третий продукт: DevLink-C1000 Промышленные контроллеры Дата проекта: 2018/07 — 2024/06
|
Содержание |
2024: Автоматизация блочно-модульной котельной

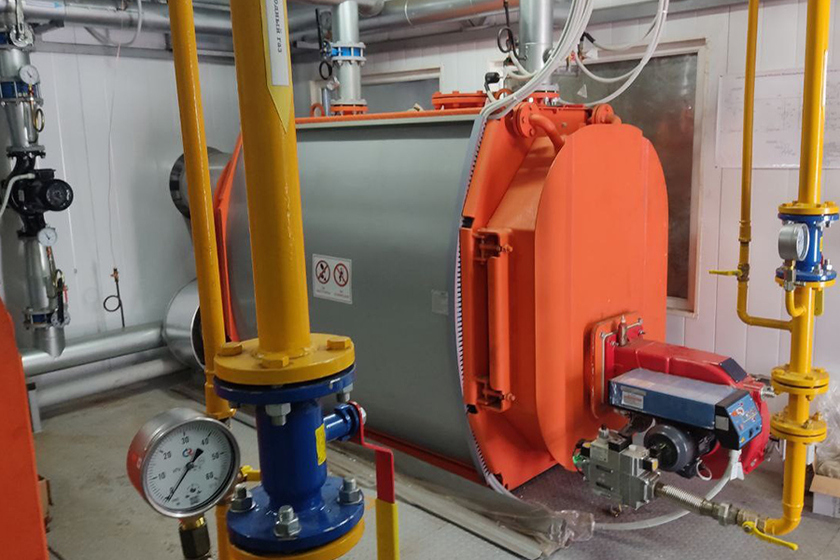

Компанией КРУГ выполнены работы по автоматизации блочно-модульной котельной (БМК) Пензенских тепловых сетей в поселке Нефтяник (входит в Городской округ Пензы). Данная котельная была установлена взамен устаревшей для повышения качества горячего водоснабжения жителей поселка. Об этом Круг НПФ сообщил 24 июля 2024 года.
Автоматизированная система диспетчерского управления (АСДУ) БМК интегрирована в общую АСДУ Пензенских теплосетей. Разработана с применением типовых технических решений компании «КРУГ»: АСУ ТП котельных, АСУ ТП тепловых пунктов и АСДУ объектами теплоснабжающей компании.
Шкаф автоматики котельной оснащен промышленным контроллером DevLink-C1000 с модулями ввода-вывода серии DevLink-A10, осуществляющими сбор, обработку и передачу данных по оптоволоконной линии связи на верхний уровень системы – в диспетчерский центр Пензенских тепловых сетей. АРМ диспетчера функционирует под управлением российскойSCADA КРУГ-2000.
Данная система автоматизации позволяет диспетчерскому персоналу контролировать состояние технологического процесса и оборудования в режиме реального времени, удаленно управлять работой котлов, насосов и исполнительных механизмов, обеспечивает работу противоаварийных защит и блокировок.
Компанией «КРУГ» разработана проектная документация, осуществлена поставка шкафа автоматики, выполнены инжиниринговые и пусконаладочные работы. Компанией «АЛЬФА-НН» (г. Нижний Новгород) выполнена поставка БМК и монтажные работы на объекте.
2020: Начало реконструкции тепловых сетей
В условиях ускорения жилищного строительства в Пензе потребовалось увеличение мощности теплосетей города для надежного теплоснабжения микрорайона «Лугометрия» и части микрорайона «Арбеково». В связи с этим был дан старт проекту реконструкции тепловых сетей Пензы, включающему строительство насосной станции с функцией подкачки сетевой воды в подающий трубопровод. Об этом 5 августа 2020 года сообщила компания Круг НПФ.
Основная цель проекта – минимизация затрат на транспортировку и распределение энергоресурсов, повышение качества и надежности централизованного теплоснабжения.Гид по NGFW. 10 наиболее заметных продуктов, доступных на российском рынке
В рамках проекта руководством филиала «Мордовский» ПАО «Т Плюс» принято решение о необходимости разработки системы автоматического управления вновь возводимой насосной станции (НС). Выполнение этой задачи было поручено компании КРУГ как основному поставщику систем автоматизации и разработчику АСДУ АО «Т Плюс Теплосеть Пенза».
АО «Т Плюс Теплосеть Пенза» входит в состав Филиала «Мордовский» ПАО «Т Плюс» и осуществляет снабжение тепловой энергией потребителей г. Пензы, эксплуатацию и ремонт городских магистралей систем теплоснабжения.
Разработана проектная документация системы автоматизации НС в составе двух шкафов управления на базе промышленных контроллеров DevLink-C1000 и модулей ввода-вывода серии DevLink-A10. Оба шкафа будут оборудованы сенсорным пультом управления для возможности управления технологическим процессом по месту.
Контроллеры DevLink-C1000 обеспечат:
- управление основным оборудованием насосной: сетевыми насосами, в том числе частотно-регулирующим преобразователем одного из насосов, сетевыми задвижками и их байпасами
- управление системой охлаждения сетевых насосов и прочим вспомогательным оборудованием
- сбор данных с тепловычислителя и электросчетчиков с последующей их передачей на верхний уровень.
Для реализации проекта на верхнем уровне системы будет обновлена российская SCADA КРУГ-2000 до актуальной версии 4.3 на существующих сервере диспетчера теплосети, АРМ руководителей подразделений и серверах архивной базы данных (АБД). Для повышения надежности работы в системе предусмотрено 100%-е горячее резервирование каналов связи. В качестве основного канала выступает Ethernet, в качестве резервного – GSM.
Работы осуществлялись совместно с компанией «Флагман Инжиниринг», спроектировавшей технологическое оборудование станции и нижний уровень АСУ ТП. Компанией КРУГ выполнены работы по проектированию среднего и верхнего уровней системы. В результате такого сотрудничества был разработан комплексный проект, который в дальнейшем позволит с успехом внедрить систему автоматизации строящейся насосной станции.
2019
31 января 2019 года компания «КРУГ» сообщила о проведении работ по расширению автоматизированной системы диспетчерского управления теплосетями г. Пензы на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000).
По информации компании, к АСДУ теплосетями Пензы подключены ЦТП-134, ЦТП-144, ЦТП-171, ЦТП-160 и ЦТП-Учебный комбинат.
Автоматизированная система диспетчерского управления АО «Т Плюс Теплосеть Пенза» разработана с применением типовых технических решений: АСУ ТП насосных станций, АСУ ТП тепловых пунктов и АСДУ объектами теплоснабжающей компании.
Система контроля ЦТП обеспечивает:
- измерение технологических параметров в трубопроводах на входе и выходе ЦТП
- учет расхода теплоносителя и тепловой энергии, переданных в систему отопления и горячего водоснабжения, технический учет потребления холодной воды на собственные нужды ЦТП
- сигнализацию о нарушениях заданного значения контролируемых параметров
- сбор оперативных и исторических параметров с преобразователей мощности и тепловычислителей СПТ-961 и формирование оперативных ведомостей на их основе.
Два АРМ диспетчеров и АРМ главного специалиста ЭТОиТАИ функционируют под управлением российской SCADA КРУГ-2000. Web-сервер позволяет пользователям системы просматривать информацию о состоянии теплосети через Internet. Передача данных между контроллерами DevLink-C1000 и SCADA КРУГ-2000 осуществляется по GSM/GPRS-каналу с использованием специализированного протокола, позволяющего работать с медленными и ненадежными каналами связи.
Компанией «КРУГ» выполнены поставка оборудования и ПО, поставка шкафов управления, инжиниринговые и пусконаладочные работы.
На следующем этапе планируется интеграция в систему насосных станций №1, №2, №4 и наращивание функционала насосных станций за счет подключения существующих высоковольтных преобразователей частоты.
