2022: Ввод в работу дистанционного управления объектами Кольско-Карельского транзита
14 сентября 2022 года компания «Россети ФСК ЕЭС» сообщила, что перевела на дистанционное управление объекты Кольско-Карельского транзита.
Технология реализована совместно с «Системным оператором» на распределительных пунктах 330 кВ «Борей» и «Каменный Бор». Это первые объекты Карельской энергосистемы, которые перешли на данный режим управления. Выполненные работы позволили повысить надежность электроснабжения региона с населением более 600 000 человек.

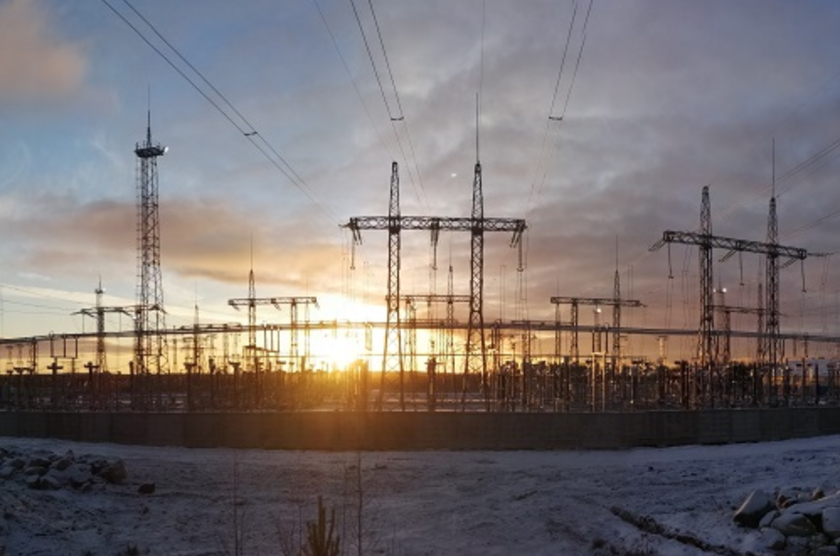

Распределительные пункты входят в состав второй цепи Кольско-Карельского транзита, которую Группа «Россети» ввела в начале 2022 года. Это один из крупных проектов в сетевом комплексе Северо-Запада: протяженность ЛЭП превышает 1 100 км, общий объем инвестиций составил 59 млрд рублей. Благодаря транзиту исключены риски работы энергосистем Республики Карелия и Мурманской области в изолированном режиме, снижена невыпускаемая мощность Кольской АЭС и Серебрянского каскада ГЭС.
Помимо распределительных пунктов «Борей» и «Каменный Бор» звеньями энерготранзита являются четыре центра питания, включая подстанции 330 кВ «Петрозаводск», «Лоухи», «Княжегубская» Республики Карелия и Мурманской области. Все они оснащены комплексами цифровой связи и актуальными средствами автоматизации, позволяющими реализовать дистанционное управление.
Эта технология позволяет повысить надежность работы объектов за счет снижения риска ошибок персонала, увеличения скорости выполнения управляющих команд. Существенно сокращается время проведения оперативных переключений в энергоустановках, уменьшается срок ликвидации технологических нарушений, влияющих на электроснабжение потребителей.Обзор российского рынка банковской цифровизации: импортозамещение, искусственный интеллект и собственные экосистемы
На апрель 2022 года более 40 подстанций «Россетей ФСК ЕЭС» уже управляются дистанционно, до 2025 года их число составит более 150 подстанций. Одним из значимых мероприятий на северо-западе станет внедрение технологии на подстанции 330 кВ «Мурманская». Она обеспечит электроснабжением резидентов ТОР «Столица Арктики», которые связаны с развитием Северного морского пути - Центра строительства крупнотоннажных морских сооружений, морского торгового порта «Лавна» и др.
2021: Ввод в работу дистанционного управления оборудованием подстанции 330 кВ Лебеди
28 декабря 2021 года компания «СО ЕЭС» сообщила, что филиал «Системного оператора» начал осуществлять дистанционное управление оборудованием питающего центра и линий электропередачи (ВЛ) 330 кВ Белгород – Лебеди и ВЛ 330 кВ Губкин – Лебеди. Дистанционное управление оборудованием линий электропередачи стало возможным благодаря реализованным ранее проектам дистанционного управления на ПС 330 кВ Белгород и ПС 330 кВ Губкин филиала ФСК ЕЭС - Черноземное ПМЭС.
В ходе реализации проекта специалисты компании «Лебединский ГОК» и филиалов СО ЕЭС «Объединенное диспетчерское управление энергосистемы Центра» (ОДУ Центра) и Курское РДУ выполнили комплекс мероприятий по подготовке автоматизированной системы управления технологическими процессами (АСУ ТП) ПС 330 кВ Лебеди и оперативно-информационного комплекса (ОИК) Курского РДУ к осуществлению дистанционного управления в энергосистеме Белгородской области. В рамках проекта пересмотрена и введена в действие необходимая нормативно-техническая документация, проведено дополнительное обучение диспетчерского и оперативного персонала, реализованы меры по обеспечению информационной безопасности объектов энергетики.
Вводу автоматизированной системы в работу предшествовала проверка готовности диспетчерского центра и электросетевого объекта к осуществлению функций дистанционного управления. Программа проверки была утверждена совместным приказом Курского РДУ и «Лебединского ГОКа». Оценивались готовность диспетчерского персонала Курского РДУ и оперативного персонала ПС 330 кВ Лебеди к применению практических навыков дистанционного управления оборудованием подстанции при ликвидации аварий в энергосистеме Белгородской области, надежность работы систем диспетчерского и технологического управления, каналов связи и передачи телеметрической информации, а также готовность ОИК диспетчерского центра к осуществлению функций дистанционного управления. В рамках проверки 23 декабря 2021 года на базе пункта тренажерной подготовки персонала Курского РДУ прошла контрольная общесистемная противоаварийная тренировка по ликвидации нарушений нормального режима в энергосистеме Белгородской области с использованием функций дистанционного управления.
По итогам проверки и результатам контрольной общесистемной противоаварийной тренировки совместной комиссией принято решение о готовности Курского РДУ и «Лебединского ГОКа» к осуществлению функций дистанционного управления оборудованием ПС 330 кВ Лебеди.
Реализация проекта по организации дистанционного управления оборудованием ПС 330 кВ Лебеди повышает надежность работы Единой национальной электрической сети и качество управления электроэнергетическим режимом Белгородской энергосистемы за счет сокращения времени производства оперативных переключений и повышения скорости реализации управляющих воздействий по изменению топологии электрической сети при предотвращении развития и ликвидации аварий.
Подстанция 330 кВ Лебеди является одним из питающих центров Северного энергорайона Белгородской области, обеспечивающих электроснабжение одного из крупных промышленных потребителей региона – «Лебединского ГОКа». С 2017 года поэтапно реализуется проект комплексной реконструкции и технического перевооружения подстанции, в соответствии с которым рядом с действующей построена дополнительная подстанция, по своим характеристикам полностью соответствующая актуальным требованиям, предъявляемым к подстанциям. В частности, на энергообъекте установлено технологичное оборудование и средства автоматизации, обеспечивающие дистанционное управление из диспетчерского центра «Системного оператора». Завершение реконструкции намечено на 2024 год.
2020
Ввод в работу подстанции 330 кВ Белгород
3 августа 2020 года СО ЕЭС сообщил, что специалисты Филиала АО «СО ЕЭС» «Региональное диспетчерское управление энергосистем Курской, Орловской и Белгородской областей» (Курское РДУ)разработали и реализовали комплекс режимных мероприятий для ввода в работу подстанции (ПС) 330 кВ Белгород в рамках реализации проекта ее комплексной реконструкции и технического перевооружения.
Подстанция 330 кВ Белгород – один из питающих центров Юго-западного энергорайона Белгородской области, обеспечивающих электроснабжение Белгорода. Согласно проекту комплексной реконструкции, рядом с действующей подстанцией был построен питающий центр и осуществлен последующий перевод всех линий электропередачи с действующей площадки подстанции на построенную. Такое решение позволило исключить риски снижения надежности электроснабжения потребителей Белгорода за счет выполнения всего комплекса работ без вывода старого оборудования на время реконструкции.
В рамках реализации проекта на площадке построены подстанционные здания и сооружения, установлены два трансформатора мощностью 250 МВА каждый, смонтировано открытое распределительное устройство (ОРУ) 330 кВ, ОРУ 110 кВ и распределительное устройство собственных нужд (РУСН) 10 кВ, выполнен перезавод на запущенную площадку четырех ЛЭП 330 кВ и семнадцати ЛЭП 110 кВ, введены в работу две батареи статических конденсаторов (БСК) по 52 МВАр, проведено оснащение энергообъектов микропроцессорными устройствами релейной защиты и автоматики.
В процессе проектирования, реконструкции и подготовки к вводу в работу ПС 330 кВ Белгород специалисты Курского РДУ и представительства АО «СО ЕЭС» в Белгородской области принимали участие в подготовке и согласовании технического задания на проектирование, рассмотрении и согласовании проектной документации, а также в разработке программы опробования напряжением и ввода оборудования в эксплуатацию. Специалистами Системного оператора выполнены расчеты электроэнергетических режимов и токов короткого замыкания, осуществлен выбор установок (определение параметров настройки) устройств РЗА, протестированы каналы связи и системы сбора и передачи телеметрической информации в Курское РДУ. Выполненные специалистами Системного оператора расчеты электроэнергетических режимов, учитывающие особенности всех этапов реконструкции, позволили осуществить опробование и ввод в работу оборудования без перерывов в электроснабжении потребителей и нарушения графиков ремонта оборудования электросетевых и генерирующих компаний.
Благодаря оснащению современным цифровым оборудованием и средствами автоматизации, обеспечивающими в том числе реализацию функции автоматизированного дистанционного управления из диспетчерского центра Системного оператора, ПС 330 кВ Белгород по своим характеристикам стала соответствовать требованиям, предъявляемым к подстанциям последнего поколения.
ПС 330 кВ Белгород вошла в число более 200 электросетевых объектов ЕЭС России, на которых устанавливаются системы автоматизированного дистанционного управления в соответствии с планами-графиками, согласованными Системным оператором с сетевыми организациями.
Курское РДУ на начало августа 2020 года осуществляет дистанционное управление оборудованием этой подстанции с июня 2020 года, что позволяет повысить надежность работы и качество управления электроэнергетическим режимом Белгородской энергосистемы за счет сокращения времени производства оперативных переключений, снижения риска ошибочных действий диспетчерского и оперативного персонала, увеличения скорости реализации управляющих воздействий по изменению топологии электрической сети.
Ведущееся на 3 августа 2020 года планомерное оснащение всех диспетчерских центров Системного оператора автоматизированными системами производства переключений, а подстанций – современными АСУ ТП, поддерживающими автоматизированное дистанционное управление, является важным практическим шагом к цифровой трансформации энергетики. Использование дистанционного управления и других передовых цифровых технологий в энергетической отрасли позволяет получить значительный системный эффект за счет построения на их базе более эффективных моделей управления технологическими процессами объектов электроэнергетики, управления электроэнергетическим режимом энергосистем и ЕЭС России в целом.
Обеспечение режимных условий для завершающего этапа реконструкции подстанции 330 кВ "Губкин"
20 июля 2020 года стало известно о том, что специалисты Филиала АО «СО ЕЭС» «Региональное диспетчерское управление энергосистем Курской, Орловской и Белгородской областей» (Курское РДУ) разработали и реализовали комплекс режимных мероприятий для ввода в работу третьей и четвертой очередей подстанции (ПС) 330 кВ Губкин в рамках реализации проекта ее комплексной реконструкции и технического перевооружения.
.jpg)

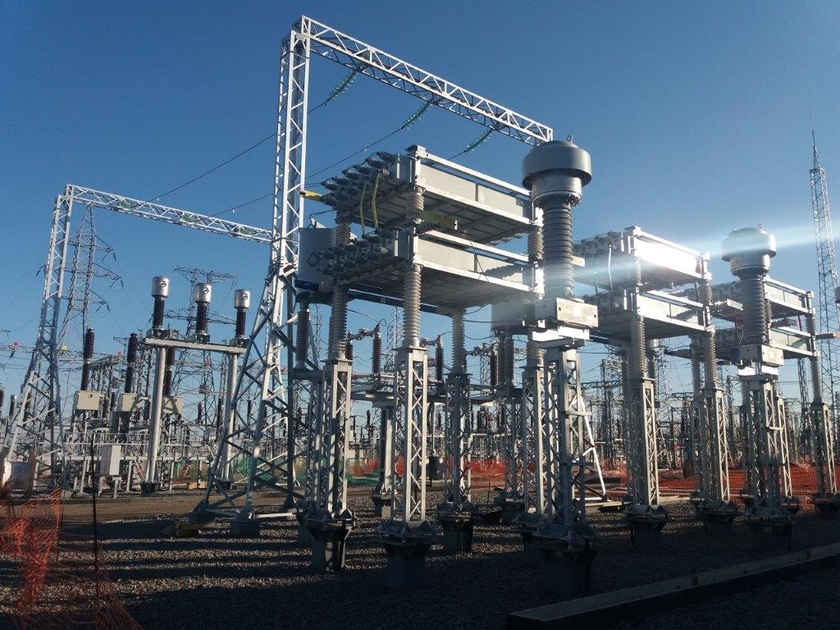

Как сообщалось, подстанция 330 кВ Губкин ПАО «ФСК ЕЭС» на июль 2020 года является одним из питающих центров Северного энергорайона Белгородской области, где расположены предприятия АО «Лебединский ГОК», АО «Стойленский ГОК», АО «Комбинат КМАруда». Завершение реконструкции и ввод оборудования ПС 330 кВ Губкин в работу позволили повысить надежность электроснабжения крупных промышленных потребителей.
Согласно проекту комплексной реконструкции, рядом с действующей на июль 2020 года подстанцией (старая площадка) был построен питающий центр и осуществлен последовательный перевод всех линий электропередачи со старой площадки на построенную. Такое решение позволило выполнить весь комплекс работ без снижения надежности электроснабжения потребителей.
При реализации первого этапа реконструкции на построенной площадке были возведены подстанционные здания и сооружения, установлен один из двух автотрансформаторов мощностью 200 МВА, смонтировано открытое распределительное устройство (ОРУ) 110 кВ и ОРУ 330 кВ. Также выполнено сооружение заходов существующей линии электропередачи (ВЛ) 330 кВ Губкин – Лебеди с образованием двух линий: ВЛ 330 кВ Губкин – Губкин и ВЛ 330 кВ Губкин – Лебеди.
.jpg)
В ходе второго этапа реконструкции выполнены установка второго автотрансформатора мощностью 200 МВА и перезавод на площадку ВЛ 110 кВ Губкин – Мантурово и ВЛ 110 кВ Губкин – Бекетово, обеспечивающих связь энергосистем Курской и Белгородской областей. Также смонтирована цепь, связывающая ОРУ 110 кВ старой и построенной площадок, проведено оснащение оборудования микропроцессорными устройствами релейной защиты и автоматики.
В рамках третьего и четвертого этапов реконструкции ПС 330 кВ Губкин для компенсации реактивной мощности введены в работу две батареи статических конденсаторов (БСК) по 52 МВАр, завершен перезавод восьми ВЛ 110 кВ и десяти ВЛ 35 кВ на построенную площадку, также выполнен демонтаж старых распределительных устройств 330 и 35 кВ.
В ходе реализации этапов комплексной реконструкции ПС 330 кВ Губкин специалисты Курского РДУ принимали участие в подготовке и согласовании технического задания на проектирование, рассмотрении и согласовании проектной документации, а также в разработке программы опробования напряжением и ввода оборудования в эксплуатацию. Специалистами Системного оператора выполнены расчеты электроэнергетических режимов и токов короткого замыкания, определены параметры настройки (уставки) устройств релейной защиты и автоматики, протестированы каналы связи и системы сбора и передачи телеметрической информации в диспетчерский центр. Выполненные специалистами Системного оператора расчеты электроэнергетических режимов, учитывающие особенности этапов реконструкции, позволили осуществить весь комплекс работ без перерывов в электроснабжении потребителей и нарушения графиков ремонта оборудования электросетевых и генерирующих компаний.
.jpg)
После реконструкции ПС 330 кВ Губкин по своим характеристикам стала соответствовать требованиям, предъявляемым к подстанциям следующего поколения, благодаря установке современного оборудования и средств автоматизации, обеспечивающих реализацию функции автоматизированного дистанционного управления из диспетчерского центра Системного оператора. Курское РДУ осуществляет дистанционное управление оборудованием этой подстанции с июня 2018 г., что позволяет повысить надежность работы и качество управления электроэнергетическим режимом Белгородской энергосистемы за счет сокращения времени производства оперативных переключений, снижения риска ошибочных действий диспетчерского и оперативного персонала, увеличения скорости реализации управляющих воздействий по изменению топологии электрической сети.
Ведущееся на июль 2020 года планомерное оснащение всех диспетчерских центров Системного оператора автоматизированными системами производства переключений, а подстанций – современными АСУ ТП, поддерживающими автоматизированное дистанционное управление, является практическим шагом к цифровой трансформации энергетики. Использование дистанционного управления и других цифровых технологий в энергетической отрасли позволяет получить значительный системный эффект за счет построения на их базе более эффективных моделей управления технологическими процессами объектов электроэнергетики и ЕЭС России в целом.
Ввод в эксплуатацию автоматизированной системы дистанционного управления оборудованием ПС 330 кВ Белгород
3 июля 2020 года компания «СО ЕЭС» сообщила, что «Региональное диспетчерское управление энергосистем Курской, Орловской и Белгородской областей» (Курское РДУ) совместно с филиалом «Россети ФСК ЕЭС» (ПАО «ФСК ЕЭС») – Черноземное ПМЭС провели комплексные испытания и ввели в работу автоматизированную систему дистанционного управления оборудованием подстанции (ПС) 330 кВ Белгород из диспетчерского центра.
С 30 июня Курское РДУ получило возможность дистанционного управления коммутационными аппаратами и заземляющими ножами 110 и 330 кВ ПС 330 кВ Белгород с использованием автоматизированных программ переключений (АПП), которые позволяют в 5–10 раз сократить длительность производства оперативных переключений по сравнению с их выполнением по командам диспетчерского персонала. Кроме того, реализовано дистанционное управление устройствами регулирования напряжения под нагрузкой автотрансформаторов 330 кВ.
АПП – это представленная в виде компьютерного алгоритма последовательность действий при переключениях. Она обеспечивает выполнение переключений посылая команды непосредственно в автоматизированную систему управления технологическим процессом (АСУ ТП) управляемого энергетического объекта.
Подстанция 330 кВ Белгород – один из питающих центров Юго-западного энергорайона Белгородской области, где расположены энергоемкие потребители и промышленные предприятия Белгорода. Отходящие от подстанции ЛЭП 110 кВ входят в схему выдачи мощности трех электростанций – Белгородской ТЭЦ, Мичуринской ГТ-ТЭЦ и ГТУ ТЭЦ Луч. Внедрение автоматизированного дистанционного управления оборудованием позволяет повысить надежность функционирования Белгородской энергосистемы и качество управления ее электроэнергетическим режимом за счет сокращения времени производства оперативных переключений, снижения риска ошибочных действий диспетчерского и оперативного персонала, увеличения скорости реализации управляющих воздействий по изменению топологии электрической сети.
В ходе реализации проекта специалисты Курского РДУ принимали участие в подготовке и согласовании технического задания на проектирование, рассмотрении и согласовании проектной документации, включающей технические решения по созданию автоматизированной системы дистанционного управления оборудованием, а также участвовали в разработке программы комплексных испытаний системы.
При подготовке к испытаниям специалисты АО «СО ЕЭС» и «Россети ФСК ЕЭС» (ПАО «ФСК ЕЭС») распределили функции дистанционного управления между Системным оператором и сетевой компанией, провели необходимую настройку АСУ ТП подстанции и оперативно-информационного комплекса (ОИК) в Курском РДУ, протестировали телеметрические системы обмена информацией с диспетчерским центром Системного оператора. Специалисты Курского РДУ и Черноземного ПМЭС совместно разработали типовые программы переключений для ЛЭП и оборудования подстанции, на основе которых были подготовлены АПП и типовые бланки переключений. Кроме того, были реализованы дополнительные меры по обеспечению информационной безопасности подстанции и задействованных каналов связи. В рамках подготовки к испытаниям пересмотрена и введена в действие необходимая нормативно-техническая документация, проведено дополнительное обучение диспетчерского и оперативного персонала. Курское РДУ также разработало и реализовало комплекс режимных мероприятий для проведения испытаний автоматизированной системы дистанционного управления.
На комплексных испытаниях проверялись каналы связи, качество поступающей в Курское РДУ телеметрической информации, выполнение функций захвата и освобождения ключа дистанционного управления, функций дистанционного управления выключателями, разъединителями и заземляющими ножами, а также блокировок исполнения ошибочных команд. Завершение комплексных испытаний подтвердило готовность автоматизированной системы дистанционного управления оборудованием ПС 330 кВ Белгород к вводу в эксплуатацию.
В рамках проверки готовности Курского РДУ к работе с системой, на базе пункта тренажерной подготовки персонала этого филиала прошла контрольная общесистемная противоаварийная тренировка по ликвидации нарушений нормального режима работы энергосистемы Белгородской области с использованием дистанционного управления. В мероприятии приняли участие диспетчерский персонал Курского РДУ и оперативный персонал филиала «Россети ФСК ЕЭС» (ПАО «ФСК ЕЭС»)– Черноземное ПМЭС.
По итогам проверки и тренировки совместная комиссия Системного оператора и «Россети ФСК ЕЭС» (ПАО «ФСК ЕЭС») вынесла решение о готовности диспетчерского персонала Курского РДУ и оперативного персонала Черноземного ПМЭС к осуществлению функций дистанционного управления оборудованием ПС 330 кВ Белгород.
В рамках цифровизации оперативно-диспетчерского управления Системный оператор несколько лет поэтапно внедряет автоматизированную систему производства переключений во всех своих филиалах, что позволит организовать автоматизированное дистанционное управление оборудованием более чем двухсот объектов электроэнергетики в соответствии с согласованными с сетевыми организациями планами-графиками.
Оснащение диспетчерских центров Системного оператора автоматизированными системами производства переключений, а подстанций – современными АСУ ТП, поддерживающими автоматизированное дистанционное управление, является важным практическим шагом к цифровой трансформации энергетики. Использование цифровых технологий в энергетической отрасли позволяет получить системный эффект за счет построения на их базе более результативных моделей управления технологическими процессами объектов электроэнергетики и ЕЭС России в целом.
Оснащение подстанции 330 кВ Белгород системой дистанционного управления стало частью начатого в 2016 году проекта комплексной реконструкции и технического перевооружения подстанции, в рамках которого рядом с действующей ПС 330 кВ построена ещё одна подстанция. Полное завершение работ намечено на 3 квартал 2020 года. После выполнения в 2020 году второго этапа реконструкции, ПС 330 кВ Белгород по своим характеристикам стала соответствовать требованиям, предъявляемым к современным подстанциям, благодаря установке современного оборудования и средств автоматизации, обеспечивающих реализацию функции дистанционного управления из диспетчерского центра Системного оператора.
